Характеристики и поля применения шестерни для елочки

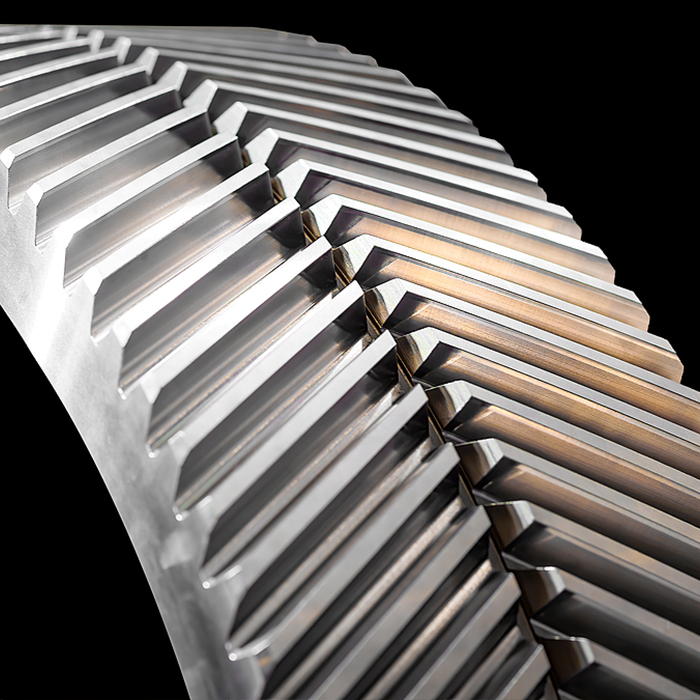

Экспендиатор Herringbone представляет собой специально разработанную двойную спиральную передачу , с зубами, расположенными в форме 'человек '. Спиральные углы на левой и правой сторонах симметричны, но противоположны в направлении. Эта структура наделяет его как высокой нагрузкой, так и с гладкой передачей, и широко используется в тяжелой технике, кораблях, энергии и других полях

Характеристики больших шестерни для елочки

1. Высокая грузоподъемность

   Двойная спиральная структура шестерни для елочки позволяет распределять нагрузку по большему количеству зубных поверхностей. По сравнению с спиральными передачами, грузоподъемность увеличивается на 30-50%.

   Осевые силы отменяют друг друга, уменьшая осевую нагрузку на подшипники и продлевая срок службы оборудования.

2. Он работает плавно с низким шумом

   Симметричная конструкция спирального угла устраняет осевую тягу спиральной передачи, значительно снижая вибрацию и шум и подходит для высокоскоростных и тяжелых условий труда.

3. Высокая эффективность передачи

   Область контакта поверхности зуба большая, скользящее трение мало, а эффективность может достигать более 98%.

4. Производство сложное, а стоимость высока

   Для обработки необходимы специальные машины (такие как фрезерные машины для передачи елочки), и представляет строгие требования к точности и сборке зубов.

Основные поля приложения

1. Корабльская промышленность

   Рендушеры, используемые в двигательных системах корабля (такие как крупные грузовые суда и военные корабли), которые передают большой крутящий момент и должны быть устойчивы к коррозии морской воды.

2. Энергетическое оборудование

   Гидроэлектростанции Генерирующие блоки (турбинный привод), ящики для повышения скорости ветряной турбины и приводные насосы ядерной электростанции.

3. Тяжелая техника

   Низкоскоростное и тяжелое оборудование, такое как шахтные дробилки, стальные завороты и цементные мельницы.

4. Аэрокосмическая

   Системы передачи некоторых авиационных двигателей требуют комбинации легкой и высокой прочности.

5. Химическая инженерия и металлургия

   Компоненты передачи мощности для больших компрессоров и воздуходувок.

Проектирование и производство трудности

1. Обработка зубного профиля

   Для обеспечения симметрии и точности левого и правого спирального шлифовального аппарата необходимо для обеспечения симметрии и точности левого и правого спирального шлифовального машины (ISO 1328).

   Дизайн канавки для ретрита Tool: некоторые шестерни для елочки имеют канавку для ретрита инструмента в середине для удобной обработки, но это немного уменьшит прочность.

2. Выбор материала

   Общие сплавные стали (такие как 20crmnti, 42crmo) подвергаются поверхностному карбинирующему, гашению или нитрийскому обработке для повышения твердости (HRC58-62).

3. Управление тепловой деформацией

   Крупные шестерни склонны к деформации во время термической обработки и требуют поэтапных процессов для утилизации или коррекции лазерной коррекции.

4. Требования к сборке

   Точное выравнивание требуется, чтобы избежать неравномерной нагрузки на поверхность зуба из -за смещения.

Будущая тенденция развития

1. Интегрированный дизайн: сформировано в целом с подшипниками и корпусом, чтобы уменьшить ошибки сборки.

2. Интеллектуальный мониторинг: встраивание датчиков для достижения диагноза здоровья в реальном времени.

3. Новое применение материала: исследование композитных материалов из углеродного волокна или керамических шестерни.
