Запасные части для цементного завода: полное руководство по выбору поставщиков для вращающихся печей, шаровых мельниц и дробилок

Производство цемента никогда не спит. Печная линия производительностью 5000 тонн в день, работающая 24 часа в сутки, 330 дней в году, представляет собой сотни миллионов долларов годового объема производства. Когда критический вращающийся компонент выходит из строя (трескается венцовая шестерня, на опорном кольце образуется плоское пятно, подшипник цапфы перегревается), стоимость этого отказа измеряется не только в замененной детали, но и в каждом последующем часе простоя.

Это руководство написано для инженеров по техническому обслуживанию, руководителей заводов и специалистов по закупкам на цементных заводах, которые отвечают за поддержание надежной работы вращающегося оборудования. Мы рассматриваем важнейшие запасные части для трех основных систем оборудования — вращающихся печей, шаровых мельниц и дробилок — включая то, что указывать, как оценивать поставщиков и как выстраивать стратегию снабжения, которая предотвращает незапланированные остановки, а не просто реагирует на них.

Почему поиск запасных частей для цементного завода отличается от стандартных промышленных закупок

Поиск запасных частей для вращающегося оборудования цементного завода представляет собой проблему, с которой не справляются большинство стандартных процессов закупок:

Масштаб и вес. Зубчатый венец цементной печи может весить 40–80 тонн. Комплект опорных колец для большой печи может весить 20–30 тонн каждое. Это не те детали, которые можно заказать с полки дистрибьютора — каждая деталь изготавливается по индивидуальному заказу с учетом конкретных размеров вашего оборудования.

Длительные сроки выполнения. От заказа до поставки компонентов из литой стали, изготовленных по индивидуальному заказу, требуется 10–20 недель. Если вы подождете, пока деталь не выйдет из строя, ее заменят, вам грозит остановка на 3–5 месяцев. Заводы, которые хорошо управляют запасными частями, заказывают замену во время предыдущего цикла технического обслуживания, а не после неисправности.

Размерная критичность. Венцовая шестерня с отклонением делительного диаметра на 1% не будет правильно зацепляться с вашей шестерней. Опорное кольцо недостаточной округлости приведет к изгибу корпуса печи и ускорению миграции шин. Допуски, которые на бумаге кажутся небольшими, напрямую приводят к надежности оборудования — или к ее отсутствию.

Требования к документации. Страхование, соблюдение нормативных требований и внутренние системы качества требуют полного отслеживания материалов, записей о термообработке и отчетов неразрушающего контроля для критически важных вращающихся компонентов. Не все поставщики предоставляют это в стандартной комплектации.

Понимание этих реалий является основой эффективного снабжения запасными частями для цементного завода.

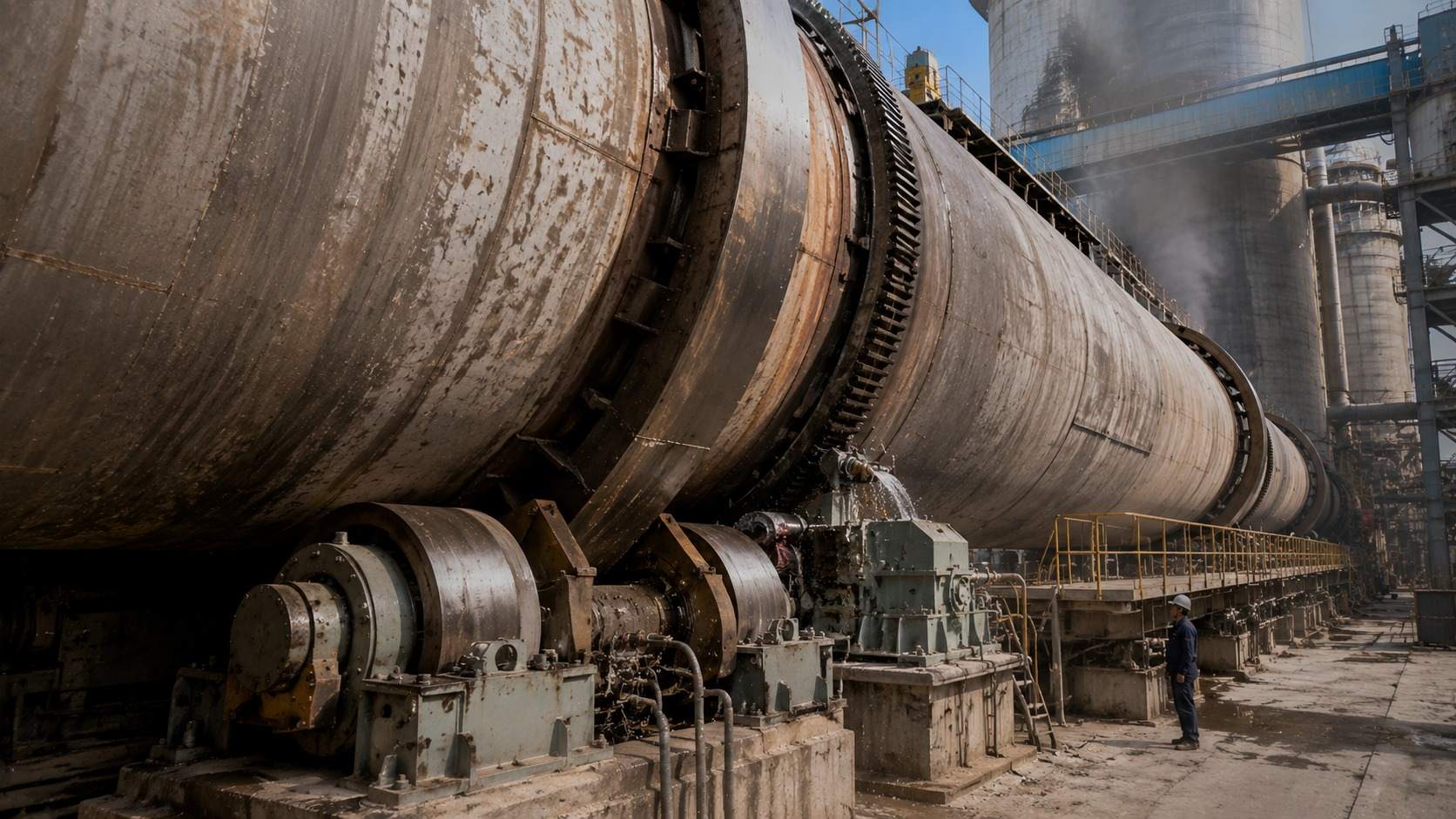

Раздел 1: Запасные части для вращающихся печей

Вращающаяся печь является сердцем процесса производства цемента. Это также крупнейший источник незапланированных простоев на цементном заводе. Три важнейших вращающихся компонента — венцовая шестерня, опорные кольца (шины) и цапфовые подшипники — должны работать вместе как прецизионная система. Выход из строя одного компонента влияет на остальные.

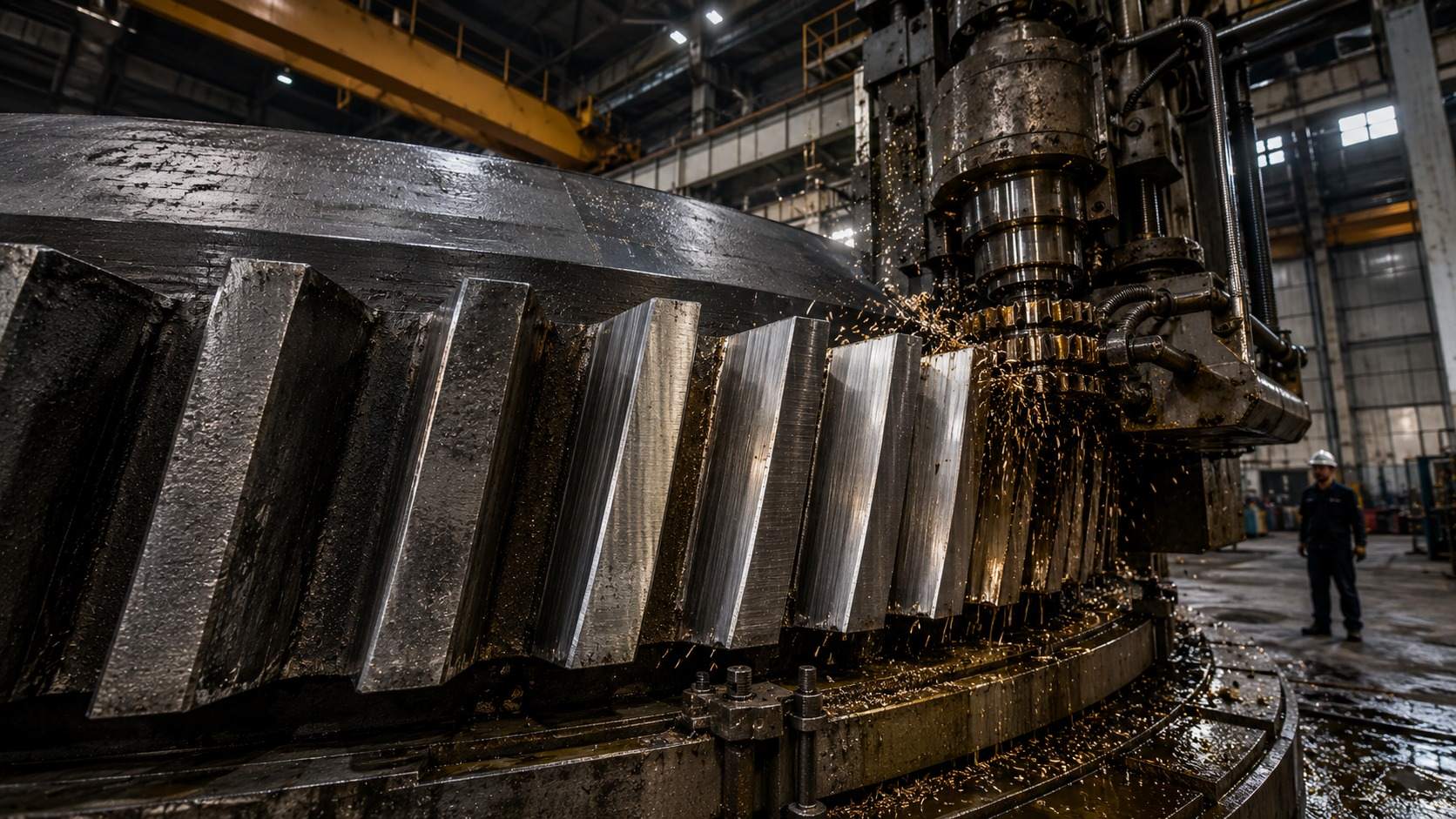

1.1 Зубчатые венцы (кольцевые шестерни) для вращающихся печей

Зубчатый венец — самый крупный и дорогой компонент системы привода печи. Он окружает корпус печи и входит в зацепление с ведущей шестерней, обеспечивая вращение печи со скоростью 1–5 об/мин при огромных крутящих нагрузках.

Ключевые характеристики, которые необходимо определить перед поиском:

Распространенные виды отказов и их причины:

• Ямчатость и растрескивание поверхности зубьев — обычно вызваны недостаточной смазкой, несовпадением с шестерней или недостаточной твердостью поверхности.

• Растрескивание корня зуба - вызвано перегрузкой, ударными нагрузками от изгиба корпуса печи или дефектами материала из-за неправильной практики литья.

• Истирание соединения сегмента — вызвано неправильным моментом затяжки болтов или ошибками обработки торцов соединения.

• Ускоренный износ одной стороны — вызван несоосностью печи или неравномерным распределением нагрузки.

Что указать при заказе замены зубчатого венца:

При заказе запасного венцового колеса цементной печи предоставьте производителю оригинальные чертежи, если таковые имеются. Если чертежи недоступны, квалифицированный производитель может выполнить реверс-инжиниринг на основе измерений изношенного механизма — стандартная услуга Yile Machinery, которая увеличивает сроки производства примерно на 2–3 недели.

Всегда указывайте:

• Полноразмерный чертеж с допусками.

• Марка материала и применимый стандарт (эквивалент GB, ASTM, DIN)

• Требования к термообработке и целевой диапазон твердости

• Требования неразрушающего контроля: UT согласно ASTM A609, MT согласно ASTM E709.

• Конфигурация сегмента и требования к соединительной поверхности

• Класс точности зубьев (ISO 1328, класс 8 или выше для цементных печей)

1.2 Опорные кольца (шины) для вращающихся печей

Опорные кольца , также называемые печными шинами, представляют собой большие стальные кольца, которые опираются на цапфовые ролики и выдерживают весь вес вращающегося корпуса печи. Типичная цементная печь имеет 2–4 опорных кольца, каждое весом 15–35 тонн.

Выбор материала для колец:

ZG45 (литая углеродистая сталь) является стандартным материалом для большинства опорных колец цементных печей:

• Хорошая износостойкость и прочность на сжатие.

• Экономичность для стандартных условий эксплуатации

• Твердость: 180–220 HB после нормализации и отпуска.

ZG42CrMo (литая легированная сталь) предназначена для требовательных применений:

• Более высокая прочность и ударная вязкость, чем у ZG45.

• Повышенная усталостная прочность для печей с высокой температурной цикличностью.

• Твердость: 220–270 HB после закалки и отпуска.

• Рекомендуется для печей с частыми циклами старт-стоп или высокой овальностью корпуса.

Критические требования к качеству манжет для верховой езды:

Важнейшим параметром качества манжеты является округлость . Опорное кольцо некруглой формы заставляет корпус печи изгибаться при каждом повороте, ускоряя усталостное повреждение корпуса, самого опорного кольца и цапфовых роликов. Укажите максимальный допуск на радиальное биение — обычно 0,5–1,0 мм для больших цементных печей — и потребуйте отчет о проверке размеров, подтверждающий соответствие.

Признаки того, что кольцо требует замены:

• Видимые плоские пятна или полигонизация на беговой поверхности.

• Чрезмерная миграция шины (опорное кольцо перемещается по корпусу в осевом направлении)

• Трещина во внутреннем отверстии или рабочей поверхности

• Неравномерный износ, указывающий на овальность корпуса.

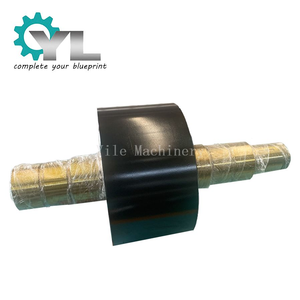

1.3 Цапфовые подшипники для вращающихся печей

Опорные подшипники поддерживают цапфовые ролики, которые несут вес печи через опорные кольца. В большинстве цементных печей используются большие подшипники скольжения из баббитового металла (белого металла) — проверенная технология, которая поддерживает работу печи уже более века.

Почему баббитовые подшипники остаются стандартом для цапф печей:

Баббитовый металл (белый металл на основе олова или свинца) обладает уникальным сочетанием свойств, которые делают его идеальным для данного применения:

• Соответствие : Бэббит слегка деформируется под нагрузкой, чтобы равномерно распределить давление по поверхности подшипника, компенсируя незначительное смещение.

• Вплавляемость : твердые частицы смазки внедряются в мягкий баббит, а не забивают вал.

• Жертвенная защита : если смазка не удается, баббит плавится до того, как цапфовый вал будет поврежден, защищая более дорогой компонент.

Основные требования к качеству ремонта и замены подшипников цапфы:

• Качество соединения баббита : Соединение между баббитовой облицовкой и стальной основой должно быть на 100% прочным. Укажите ультразвуковое испытание соединения (UT) для проверки: отслоившаяся область приведет к перегреву и быстрому выходу из строя Бэббита.

• Состав баббита : укажите марку сплава баббита (например, ISO SnSb12Cu6Pb или эквивалент) и запросите сертификат химического состава.

• Обработка поверхности : Баббитовая рабочая поверхность должна быть точно обработана, чтобы соответствовать диаметру цапфового ролика и правильному зазору подшипника.

• Геометрия масляных канавок : Канавки для распределения масла должны иметь правильный размер и расположение в соответствии с используемой системой смазки.

Yile Machinery предоставляет как производство новых подшипников цапфы , так и услуги по замене футеровок Babbitt для изношенных подшипников, включая ультразвуковое тестирование сцепления на всех завершенных работах.

Раздел 2: Запасные части шаровой мельницы

Шаровые мельницы являются основным измельчающим оборудованием на цементных заводах, превращающим клинкер в мелкий порошок, который становится цементом. Как и вращающиеся печи, шаровые мельницы представляют собой оборудование непрерывного действия, незапланированные простои которого имеют немедленные производственные последствия.

2.1 Кольцевые шестерни шаровой мельницы (бычьи шестерни)

Венцовые шестерни шаровых мельниц работают в других условиях, чем венцовые шестерни печи — более высокие скорости вращения (обычно 15–20 об/мин), более высокие нагрузки на зубья за цикл и более частые циклы пуска и остановки. Эти различия влияют на выбор материалов и требования к дизайну.

Венцовая шестерня шаровой мельницы и венцовая шестерня печи — ключевые отличия:

Для применений в шаровых мельницах с частыми запусками или высокими ударными нагрузками ZG35CrNiMo часто предпочтительнее ZG42CrMo из-за его превосходной усталостной прочности за счет добавления никеля.

2.2 Валы-шестерни шаровых мельниц

Вал-шестерня входит в зацепление с венцовой шестерней и передает мощность от двигателя/редуктора на мельницу. Валы-шестерни шаровых мельниц обычно изготавливаются из кованой стали 42CrMo4 , термообработанной до твердости 280–320 HB, с прецизионно отшлифованными профилями зубьев.

При замене шестерни шаровой мельницы настоятельно рекомендуется заменять венцовую шестерню и шестерню согласованным комплектом или, как минимум, проверять имеющуюся шестерню на предмет износа перед установкой новой шестерни. Зацепление новой шестерни с изношенной шестерней ускоряет износ нового компонента и сокращает срок службы обоих.

2.3 Цапфовые подшипники для шаровых мельниц

Цапфовые подшипники шаровой мельницы поддерживают корпус мельницы с обоих концов. Обычно это большие сферические роликоподшипники или, на старых мельницах, баббитовые подшипники скольжения, аналогичные подшипникам цапфы печи. К подшипникам цапфы с баббитовой футеровкой применяются те же требования к качеству, что и к подшипникам цапфы печи, в частности, ультразвуковой контроль сцепления баббитовой футеровки.

Раздел 3: Запасные части дробилок для цементных заводов

Цементные заводы используют дробилки на начальном этапе процесса для измельчения необработанного известняка и других материалов до размера, подходящего для загрузки в печь. Наиболее распространенными типами являются щековые дробилки и ударные дробилки (молотковые мельницы).

3.1 Изнашиваемые детали щековой дробилки

Изнашиваемые детали щековой дробилки — щековые пластины, щековые пластины и коленно-рычажные пластины — являются расходными компонентами, которые требуют регулярной замены в зависимости от обрабатываемого тоннажа. Для цементных заводов стандартным материалом является сталь с высоким содержанием марганца (ZGMn13 или G20Mn5) , которая затвердевает под воздействием удара и обеспечивает превосходную износостойкость.

Руководство по выбору челюстной пластины:

Yile Machinery производит щековые пластины из стали с высоким содержанием марганца, включая поворотные щековые пластины, фиксированные щековые пластины и щековые пластины для всех основных моделей дробилок. Можем изготовить по Вашим чертежам или по образцу изношенной пластины.

3.2 Маховики дробилок

Маховики щековых дробилок накапливают энергию вращения, чтобы сгладить прерывистое дробление и защитить систему привода от ударных нагрузок. Маховики изготовлены из чугуна (GG25/GG30) для стандартного применения, что обеспечивает хорошие демпфирующие характеристики и экономичность.

Критические требования к качеству маховиков дробилок:

• Динамическая балансировка по стандарту ISO 1940, класс G6.3 или выше — несбалансированный маховик вызывает вибрацию, которая повреждает подшипники и раму дробилки.

• Точность размеров отверстия и шпоночной канавки для правильной посадки вала

• Визуальный и размерный контроль всех поверхностей перед отправкой

3.3 Валы роторов дробилки

Вал ротора дробилки является наиболее нагруженным компонентом ударной дробилки или молотковой мельницы. Он должен выдерживать огромные изгибающие и скручивающие нагрузки от воздействия дробления в сочетании с усталостными нагрузками от непрерывного вращения.

Почему кованая сталь обязательна для валов дробилок:

Валы дробилок должны быть изготовлены из кованой стали , а не из литых. Процесс ковки выравнивает зернистую структуру стали вдоль оси вала, значительно повышая усталостную прочность по сравнению с литой сталью. Литой вал дробилки – это ожидающая своего часа поломка.

Стандартный материал валов дробилок цементного завода:

• 34CrNiMo6 (эквивалент AISI 4340) : Премиум-выбор для применений с высокими ударными нагрузками. Прочность на разрыв ≥ 1000 МПа после закалки и отпуска. Превосходная прочность на требуемом уровне твердости.

• 42CrMo4 (эквивалент AISI 4140) : подходит для применений с умеренными ударами. Более широко доступен, дешевле, чем 34CrNiMo6.

Все валы дробилок должны иметь полную сертификацию материалов, результаты ультразвукового контроля (UT) поковок и отчет о проверке размеров. Наши кованые валы роторов HSI и молотковых мельниц производятся по одному и тому же стандарту.

Раздел 4. Разработка превентивной стратегии поставок запасных частей для вашего цементного завода

Реактивное техническое обслуживание — замена деталей после их выхода из строя — самый дорогой способ управления цементным заводом. Проактивная стратегия запасных частей снижает общие затраты на техническое обслуживание, исключает незапланированные простои и дает вашей команде по закупкам время на поиск качественных компонентов по конкурентоспособным ценам вместо уплаты экстренных надбавок.

Система инвентаризации критически важных запасных частей

Не все запасные части заслуживают одинаковой стратегии хранения. Используйте эту структуру для классификации критически важных вращающихся компонентов:

Категория А — Стратегические запасные части (имеются на складе):

Детали, отказ которых приводит к немедленной остановке производства и время выполнения которых превышает допустимый период простоя. Для большинства цементных заводов это включает в себя:

• Один комплект ездовых колец (или как минимум одно кольцо для наиболее ответственной станции)

• Одна сменная венцовая шестерня (или подтвержденный заказ, размещенный в течение текущего срока службы шестерни)

• Вкладыши подшипников цапфы и материалы для ремонта баббитов

Категория B — Планируемые запасные части (заказ за 6–12 месяцев вперед):

Детали с известными скоростями износа, которые можно запланировать для замены во время плановых остановов на техническое обслуживание:

• Щековые пластины и изнашиваемые детали дробилки (заказ зависит от перерабатываемого тоннажа)

• Маховики дробилок и компоненты привода

• Валы-шестерни (проверяйте при каждом серьезном останове, заменяйте при достижении предела износа)

Категория C — Стандартные закупки (заказ по мере необходимости):

Детали с более коротким сроком поставки или меньшей критичностью:

• Уплотнения, прокладки и стандартные подшипники

• Болты, крепеж и стандартное оборудование

• Компоненты системы смазки

Планирование времени выполнения критически важных деталей

Работа с вашим производителем над долгосрочным планированием

Лучшие команды по техническому обслуживанию цементных заводов относятся к своим производителям критически важных деталей как к долгосрочным партнерам, а не к транзакционным поставщикам. Это означает:

• Предоставление информации о графике технического обслуживания , чтобы производитель мог планировать производственные мощности.

• Предоставление обратной связи о характеристиках деталей — скорости износа, режимах отказов, достигнутом сроке службы.

• Обсуждение существенных улучшений в случае преждевременных отказов

• Предварительная квалификация производителя , прежде чем вам срочно понадобится запчасть

Yile Machinery активно поддерживает долгосрочное планирование технического обслуживания для клиентов цементных заводов. Мы ведем учет ранее поставленных деталей, можем предоставлять упреждающие напоминания на основе типичного срока службы и предлагаем приоритетное планирование для клиентов, имеющих постоянные отношения с поставками. Свяжитесь с нашей технической командой , чтобы обсудить партнерство по техническому обслуживанию вашего предприятия.

Раздел 5: Оценка поставщиков запасных частей для цементных заводов

При квалификации нового поставщика критически важных запасных частей для цементного завода используйте следующую схему оценки:

Оценка технических возможностей

Производственное оборудование:

• Есть ли у поставщика вертикальные токарные станки (VTL), достаточно большие для диаметра вашего венцового колеса?

• Есть ли у них зубофрезерные станки с ЧПУ для крупномодульной зуборезки?

• Выполняется ли термообработка собственными силами в калиброванных печах?

Качество и неразрушающий контроль:

• Проводятся ли ультразвуковые испытания (УЗК) сертифицированными инспекторами собственными силами?

• Могут ли они обеспечить магнитопорошковый контроль (MT) для обнаружения поверхностных трещин?

• Есть ли у них КИМ или прецизионное измерительное оборудование для проверки размеров?

Материальные возможности:

• Могут ли они найти и сертифицировать ZG42CrMo, ZG35CrNiMo и другие необходимые марки?

• Обеспечивают ли они полную отслеживаемость материала от сырого тепла до готового компонента?

Инженерная поддержка:

• Могут ли они просмотреть ваши чертежи и выявить потенциальные производственные проблемы перед началом производства?

• Предлагают ли они услуги реверс-инжиниринга деталей без чертежей?

• Могут ли они порекомендовать существенные улучшения, основываясь на вашей истории неудач?

Коммерческая и логистическая оценка

Послужной список:

• Сколько лет опыта поставок компонентов цементного завода?

• Могут ли они предоставить отзывы клиентов цементного завода в вашем регионе?

• Каковы их показатели своевременной доставки аналогичных компонентов?

Документация:

• Предоставляют ли они полные качественные досье в стандартной комплектации (а не за дополнительную плату)?

• Могут ли они поддерживать проверку третьей стороной (SGS, BV, TÜV)?

• Сертифицированы ли они по стандарту ISO 9001?

Коммуникация:

• Есть ли у них англоговорящий технический персонал, который может подробно обсудить спецификации?

• Как быстро они отвечают на технические запросы?

• Могут ли они предоставлять обновления о ходе работы во время производства?

Yile Machinery отвечает всем этим критериям. Мы обслуживаем клиентов горнодобывающей и цементной промышленности в более чем 30 странах, имея интегрированное предприятие в Лояне, которое занимается литьем, ковкой, термообработкой, механической обработкой с ЧПУ и неразрушающим контролем под одной крышей. Наши возможности изготовления стальных отливок и поковок по индивидуальному заказу гарантируют, что каждый компонент — от 60-тонного венцового колеса до вала прецизионной дробилки — изготавливается с полным контролем процесса и документацией.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как узнать, что необходимо заменить зубчатое колесо вращающейся печи?

Ключевые показатели включают в себя: ямчатость на поверхности зуба, покрывающую более 30% поверхности зуба, уменьшение толщины зуба более чем на 20% от первоначального размера, видимые трещины на корнях зубов или соединениях сегментов, а также ненормальный шум или вибрацию во время работы. Мы рекомендуем проводить ежегодную проверку размеров и неразрушающий контроль вашего венцового механизма, чтобы отслеживать прогресс износа и планировать замену до выхода из строя.

В2: Можете ли вы производить запасные части для печей, если оригинальный производитель больше не существует?

Да. Это один из самых частых запросов, которые мы получаем. Наши услуги обратного инжиниринга позволяют нам создавать производственные чертежи на основе измерений изношенных компонентов. Мы успешно реконструировали венцовые шестерни, опорные кольца и цапфовые подшипники для печей производителей, которые прекратили свою деятельность несколько десятилетий назад. Чтобы начать работу, свяжитесь с нами и предоставьте фотографии и размеры изношенной детали.

В3: Каков типичный срок службы зубчатого венца цементной печи?

При правильной смазке, выравнивании и техническом обслуживании хорошо изготовленная венцовая передача ZG42CrMo при эксплуатации в цементных печах обычно обеспечивает срок службы 8–15 лет. Преждевременный выход из строя (менее 5 лет) обычно связан с несоосностью, нарушением смазки, дефектами материала или недостаточной термической обработкой. Если вы столкнулись с преждевременным износом шестерни, наша команда инженеров может проанализировать ваши условия эксплуатации и порекомендовать решения.

В4: Должен ли я заменить венцовую шестерню и шестерню одновременно?

Настоятельно рекомендуется по возможности заменять оба комплекта одинаковым комплектом. Если заменить только венцовую шестерню, новая шестерня войдет в зацепление с изношенной шестерней, что приведет к ускоренному износу новой шестерни и неравномерному распределению нагрузки. Если бюджетные ограничения требуют замены только одного компонента, замените шестерню (меньший по размеру и менее дорогой компонент) и тщательно осмотрите венцовую шестерню, прежде чем продолжить.

В5: Какую документацию я должен получить с критически важными запасными частями для цементного завода?

Для любого критического вращающегося компонента вы должны получить: сертификат завода по производству материала (химический состав), записи о термообработке (диаграммы «температура-время» и результаты твердости), отчет о механических испытаниях (предел прочности, предел текучести, удлинение, ударная вязкость), отчет о проверке размеров, отчеты неразрушающего контроля (UT и MT, в зависимости от обстоятельств) и упаковочный лист с указанием веса брутто/нетто и размеров. Yile Machinery предоставляет всю эту документацию в стандартной комплектации при каждой поставке.

Вопрос 6: Можете ли вы поставить полный комплект вращающихся компонентов вращающейся печи — венцовое колесо, опорные кольца и цапфовые подшипники — из одного источника?

Да. Yile Machinery производит все три основных вращающихся компонента системы привода вращающейся печи: венцовые шестерни, , опорные кольца (шины) и цапфовые подшипники . Приобретение всех трех компонентов от одного производителя упрощает координацию, обеспечивает совместимость размеров и снижает нагрузку на управление поставщиками.

В7: Как мне получить предложение на запасные части для цементного завода?

Отправьте нам свои чертежи (в формате PDF или DWG), спецификации материалов, необходимое количество и сроки доставки. Для деталей без чертежей отправьте четкие фотографии с разных ракурсов, а также любые размеры, которые вы можете измерить. Мы ответим подробным предложением в течение 48 часов . Если вам требуется срочный запрос, отметьте его как «СРОЧНО», и мы определим приоритетность нашего ответа.

В8: Предлагаете ли вы экстренное или ускоренное производство в случае поломки?

Мы понимаем, что незапланированные поломки требуют срочного реагирования. Хотя мы не можем гарантировать конкретное ускоренное время выполнения заказа для всех компонентов (шестерни с большим венцом требуют минимального времени производства, независимо от срочности), мы всегда оценим возможность ускоренного производства и предоставим честные сроки. Для заводов, имеющих постоянные отношения с поставщиками, мы уделяем приоритетное внимание аварийным ситуациям. Это одно из ключевых преимуществ установления долгосрочного партнерства в области поставок, а не транзакционного поиска поставщиков.

Запросить ценовое предложение на запасные части для вашего цементного завода

Yile Machinery поставляет критически важные запасные части для цементных заводов в Азии, Африке, на Ближнем Востоке, в Европе и Америке. Наша команда инженеров обладает технической глубиной, чтобы обсудить ваше конкретное оборудование и условия эксплуатации, а не просто принять заказ.

Для получения подробного коммерческого предложения предоставьте:

• Чертежи компонентов (PDF или DWG) — или фотографии и размеры для обратного проектирования.

• Характеристики материалов и термической обработки

• Требуемое количество и дата поставки

• Сведения об оборудовании (размер печи/мельницы, производитель, год установки, если известен)

• Любые специальные проверки или требования сертификации третьей стороны.

Электронная почта: info@yilemachinery.com

Отправьте запрос предложения: www.yilemachinery.com/contactus.html.

На технические запросы отвечают в течение 24 часов. Наша команда инженеров может просмотреть ваши чертежи, обсудить варианты материалов и предоставить рекомендации, основанные на ваших условиях эксплуатации и истории отказов, прежде чем вы примете заказ.

Сопутствующие товары для цементных заводов

• Кольцевые шестерни для тяжелых условий эксплуатации — вращающиеся печи и шаровые мельницы

• Опорные кольца (шины) из литой стали для вращающихся печей

• Цапфовые подшипники — баббитовый металл, для тяжелых условий эксплуатации

• Щековые пластины из высокомарганцовистой стали для дробилок

• Маховики для щековых и конусных дробилок

• Кованые валы роторов дробилок — HSI и Hammer Mills

• Стальные отливки на заказ — углеродистая и легированная сталь

• Поковки на заказ — компоненты для тяжелой промышленности

• Решения для горнодобывающей и цементной промышленности
