Кованые или литые шестерни: что лучше для промышленного применения в тяжелых условиях?

Когда покупатели приобретают промышленные шестерни для печей, мельниц, дробилок, редукторов, кранов или горнодобывающего оборудования, на ранних этапах проекта возникает один общий вопрос: следует ли шестерню ковать или отливать?

Ответ зависит от применения, размера шестерни, условий нагрузки, требований к материалам и возможности производства. В тяжелой промышленности широко применяются как кованые, так и литые шестерни, однако они не во всех случаях взаимозаменяемы. Каждый производственный маршрут предлагает различные преимущества с точки зрения механической прочности, внутренней структуры, диапазона размеров, гибкости производства, стоимости и доставки.

В Yile Machinery мы производим широкий спектр компонентов промышленных трансмиссий на заказ, в том числе венцовые шестерни, , прямозубые шестерни и конические , шестерни , а также зубчатые рейки. Некоторые из этих продуктов чаще изготавливаются из литой стали, тогда как другие лучше подходят для кованых заготовок из легированной стали.

В этой статье объясняются ключевые различия между коваными и литыми шестернями, а также то, как выбрать правильный вариант для тяжелых условий эксплуатации в промышленности.

Что такое кованая шестерня?

Кованая шестерня изготавливается из кованой стальной заготовки, которой перед окончательной обработкой придается форма под действием сжимающего усилия. После ковки заготовка подвергается термической обработке и придается требуемая геометрия шестерни.

Кованые шестерни обычно используются, когда требуется:

• высокая прочность

• хорошая прочность

• улучшенный поток зерна

• лучшая устойчивость к ударным нагрузкам

• надежная работа при высоких крутящих моментах

Типичные кованые зубчатые колеса включают в себя:

• кованые валы-шестерни

• высоконагруженные прямозубые шестерни

• шестерни коробки передач

• тяжелые ведущие шестерни

• некоторые прямые или спирально- конические шестерни

Что такое литой механизм?

Литая шестерня изготавливается из литой стальной заготовки, изготовленной путем заливки расплавленного металла в форму. После затвердевания и термообработки заготовка подвергается механической обработке и нарезается профиль зуба по требуемой спецификации.

Литые шестерни обычно выбираются, когда область применения включает в себя:

• очень большой диаметр

• сложная геометрия

• сегментированная структура

• более низкая стоимость для больших заготовок

• практическое изготовление негабаритных деталей

Типичные изделия из литых шестерен включают в себя:

• большие кольцевые шестерни

• разделенные венцовые шестерни

• сегментированные шестерни

• замена шестерен большого диаметра

• сверхмощные редукторы для печей и мельниц

Это особенно актуально для вашей категории венцовых шестерен , где большие венцовые шестерни из литой стали, изготовленные из таких материалов, как ZG45 и ZG42CrMo, используются во вращающихся печах, шаровых мельницах, мельницах ПСИ и промышленных сушилках.

Основная разница между коваными и литыми шестернями

Хотя как кованые, так и литые шестерни могут использоваться в сложных условиях, основное различие заключается в способе формирования заготовки.

Ковка

При ковке сталь пластически деформируется под давлением. Это может улучшить структуру зерна и улучшить механические свойства, особенно вязкость и усталостную прочность.

Кастинг

При литье расплавленная сталь заполняет полость формы и затвердевает, принимая форму. Этот метод позволяет более экономично изготавливать очень большие и сложные заготовки, особенно когда ковка нецелесообразна из-за размера.

Проще говоря:

• ковка часто предпочтительна из-за прочности и ударной вязкости.

• литье часто предпочтительнее из-за очень большого размера и конструктивной практичности.

Однако окончательный выбор всегда должен основываться на реальных эксплуатационных требованиях, а не на общем предположении, что один метод всегда лучше.

1. Прочность и прочность: кованые шестерни обычно имеют преимущество.

Для применений, связанных с высоким крутящим моментом, повторяющимися ударными нагрузками или динамическими колебаниями нагрузки, кованые шестерни часто имеют преимущество.

Почему?

• кованая сталь обычно имеет лучшую внутреннюю компактность

• поток зерна может улучшить прочность

• для валов и шестерен часто предпочитаются кованые заготовки.

• Кованые материалы обычно хорошо работают в приложениях, где важна усталость.

Вот почему кованые легированные стали, такие как 42CrMo, 34CrNiMo6, 20CrMnTi или 17CrNiMo6, обычно используются для:

• ведущие шестерни

• шестерни коробки передач

• цилиндрические шестерни и шестерни

• подобранные комплекты конических шестерен

• цельные валы и шестерни в сборе

Например, ведущая шестерня мельницы или выходной вал коробки передач часто испытывают сосредоточенную нагрузку и повторяющиеся циклы напряжений. В таких случаях кованая заготовка обычно является более надежным вариантом.

2. Большой размер и сегментированная конструкция: литые шестерни часто имеют больше смысла

Когда шестерня становится очень большой, литье часто становится более практичным способом производства.

Это особенно актуально для:

• большие зубчатые колеса

• кольцевые шестерни

• сегментированные печные шестерни

• разрезные шестерни для мельниц

• запасные шестерни увеличенного размера

Для очень больших шестерен ковка может быть ограничена:

• мощность ковочного оборудования

• сложность обращения с бланком

• высокая стоимость сырья

• чрезмерный припуск на обработку

• транспортные ограничения

Вот почему большие венцовые шестерни для вращающихся печей и шаровых мельниц обычно производятся в виде литых стальных деталей, часто в сегментированной форме. Согласно вашему веб-сайту, ваши венцовые шестерни могут достигать внешнего диаметра до 12 метров , с диапазоном модулей от M8 до M55 и могут поставляться в виде двухполовинных или многосегментных конструкций..

В этом размерном диапазоне литье не просто экономично. Зачастую это наиболее реалистичное инженерное решение.

3. Соображения стоимости: лучший вариант зависит от размера шестерни.

Не существует универсального правила, согласно которому кованые шестерни всегда дороже, а литые всегда дешевле. Стоимость во многом зависит от размера, марки материала, количества и маршрута процесса.

Кованые шестерни могут быть экономически эффективными, если:

• шестерня среднего размера

• деталь требует высоких механических характеристик

• ковочный материал легко доступен

• припуск на обработку контролируется

• планируется повторное производство

Литые шестерни могут быть экономически эффективными, если:

• шестерня очень большая

• конструкция сегментирована

• Производство заготовок почти чистой формы сокращает количество отходов

• необходимы разовые запасные части

• стоимость оснастки оправдана геометрией детали

Например:

• Кованый вал-шестерня может быть лучшим балансом производительности и стоимости для привода для тяжелых условий эксплуатации.

• большая кольцевая шестерня печи гораздо более экономична, чем сегментированная шестерня из литой стали.

Таким образом, реальный вопрос не в том, «какой процесс в целом дешевле», а в том, какой процесс больше подходит для этого конкретного механизма..

4. Внутренние требования к качеству и проверке

Как кованые, так и литые шестерни могут работать хорошо, если производственный процесс контролируется должным образом и стандарты контроля соответствуют требованиям.

При выборе кованых шестерен покупатели часто ориентируются на:

• химия материалов

• коэффициент обжатия при ковке

• качество термообработки

• твердость

• механические свойства

• ультразвуковое исследование при необходимости

При выборе литых шестерен покупатели часто ориентируются на:

• кастинговая надежность

• контроль усадки

• проверка внутренних дефектов

• снятие стресса

• ультразвуковой контроль

• припуск на обработку и стабильность

На вашей странице Girth Gears уже представлены такие методы обеспечения качества, как:

• снятие стресса

• ультразвуковой контроль

• проверка размеров

На практике хорошо изготовленная литая шестерня превосходит плохо изготовленную кованую, а правильно кованая шестерня превосходит плохо контролируемую отливку. Производственная дисциплина имеет такое же значение, как и категория процесса.

5. Различия в механической обработке и термообработке.

После изготовления заготовки как кованые, так и литые шестерни по-прежнему требуют точной механической обработки и часто термической обработки.

Общие последующие процессы включают в себя:

• грубая обработка

• зубофрезерная обработка

• формование или фрезерование

• шлифовка или притирка

• закалка и отпуск

• цементация

• азотирование

• индукционная закалка

• снятие стресса

Кованые шестерни часто выбирают, когда:

• закалка зубов важна

• вал и шестерня интегрированы

• усталостная долговечность имеет решающее значение

• требуется высокая точность после коррекции термообработки

Литые шестерни часто выбирают, когда:

• компонент очень большой

• обработка зуба производится после снятия напряжений

• геометрию кузова сложно подделать

• шестерня является частью сегментированного узла

Например:

• кованые цилиндрические шестерни и шестерни часто подвергаются индукционной закалке, цементации или азотированию.

• литые венцовые шестерни часто зависят от стабильного качества отливки, снятия напряжений и точной нарезки зубьев большого диаметра.

• зубчатые рейки могут быть выкованы или обработаны из легированной стали с последующей закалкой в ​​зависимости от условий эксплуатации.

6. Типичные применения: когда предпочтительны кованые шестерни.

Кованые шестерни часто используются в таких областях, как:

• валы-шестерни для мельниц и печей

• промышленные коробки передач

• выходные шестерни редуктора

• шестерни трансмиссии дробилки

• высоконагруженные встроенные в вал шестерни

• прецизионные конические передачи для прямоугольных приводов

Почему?

Потому что эти детали часто требуют:

• высокая прочность на изгиб

• хорошая ударопрочность

• надежная работа корня зуба

• улучшенная усталостная прочность

• компактная конструкция с высокой плотностью крутящего момента

Если шестерня относительно меньшего размера, но сильно нагружена, лучшим выбором часто является ковка.

7. Типичные применения: когда предпочтительны литые шестерни

Литые шестерни часто предпочитаются в таких областях, как:

• зубчатые колеса для вращающихся печей

• зубчатые венцы для шаровых мельниц и мельниц ПСИ

• сегментированные шестерни для промышленных сушилок

• открытые шестерни большого диаметра

• замена негабаритных шестерен для старой техники

Эти приложения часто отдают приоритет:

• возможность большого диаметра

• сегментированная транспортировка и монтаж

• практический производственный маршрут

• стабильная обработка зубьев на большой заготовке

• экономичное производство негабаритных деталей

8. Кованые и литые шестерни в плане запасных частей

Проекты замены распространены на цементных заводах, горнодобывающих предприятиях и в сфере технического обслуживания тяжелой промышленности. В таких ситуациях выбор между ковкой и литьем зависит не только от производительности.

Ключевые соображения включают в себя:

• оригинальный дизайн детали

• доступные чертежи

• требование времени выполнения заказа

• давление отключения оборудования

• осуществимость обратного инжиниринга

• ограничения при установке

• совместимость с сопрягаемыми деталями

Если исходная деталь представляла собой литую сегментированную венцовую шестерню, замена ее кованой альтернативой может оказаться нецелесообразной. Если исходная деталь представляла собой кованый вал-шестерню, использование литой заготовки может привести к риску при эксплуатации.

В случае замены деталей лучший подход обычно следующий:

1. просмотреть оригинальный дизайн

2. анализировать режим отказа

3. подтвердить условия эксплуатации

4. оценить, следует ли сохранить или обновить исходный пустой тип

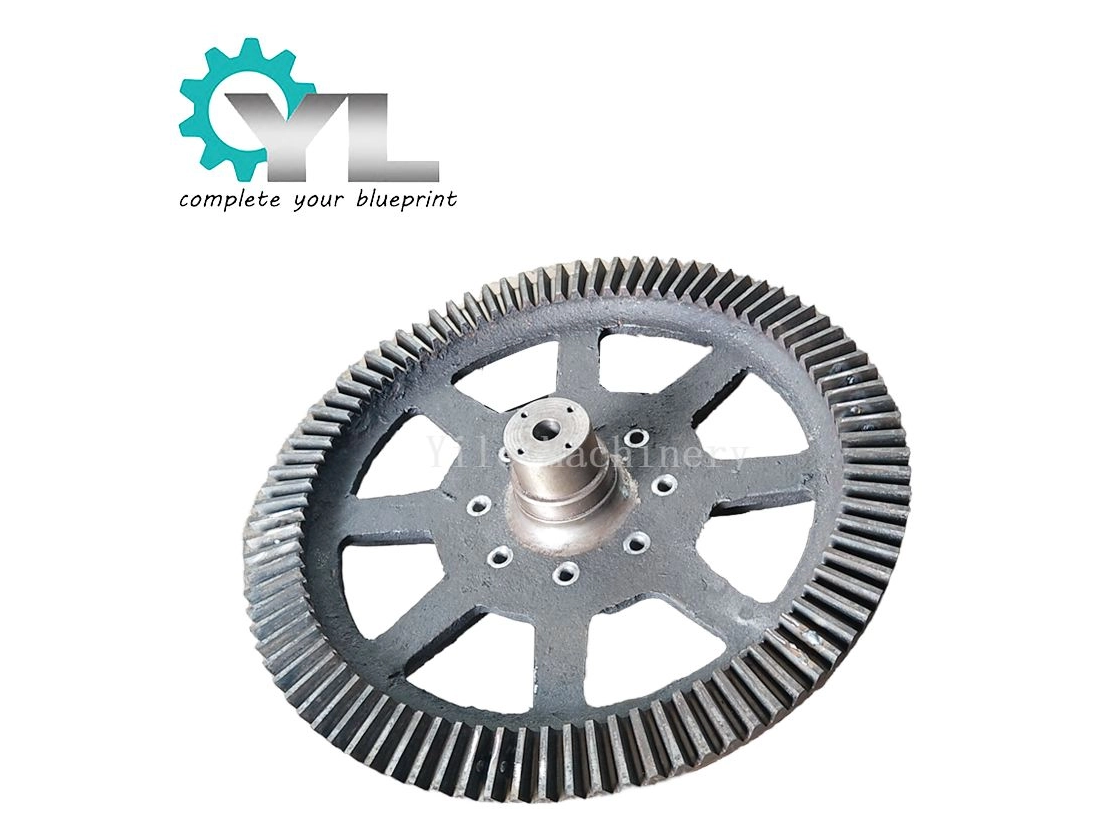

9. Могут ли конические шестерни быть коваными или литыми?

Да, оба варианта возможны, но кованые конические шестерни часто предпочтительнее для применений с более высокими эксплуатационными характеристиками.

Для конических передач выбор зависит от:

• размер

• крутящий момент

• геометрия зуба

• требование к шуму

• требование точности

• объем производства

Кованые конические шестерни обычно используются там, где:

• требуется передача высокого крутящего момента

• необходима цементация и шлифовка

• качество зубов должно тщательно контролироваться

• важен длительный срок службы

Литые конические шестерни по-прежнему можно использовать в некоторых случаях, особенно если:

• геометрия большая

• ценовое давление велико

• уровень производительности средний

• условия применения менее требовательны

10. Как выбрать между коваными и литыми шестернями

Прежде чем выбрать тип бланка, покупатели должны ответить на следующие вопросы:

Выбирайте кованые шестерни, когда:

• высокая прочность и ударная вязкость имеют решающее значение

• деталь представляет собой шестерню или шестерню, встроенную в вал

• в услугу входит ударная нагрузка

• важна усталостная устойчивость

• размер подходит для ковки

• требуется высокопрочная легированная сталь

Выбирайте литые шестерни, когда:

• диаметр шестерни очень большой

• нужна сегментированная структура

• геометрия кузова сложная

• цельная ковка нецелесообразна

• установка и транспортировка требуют разборной конструкции

• применение - венцовое или кольцевое зубчатое колесо

Попросите вашего поставщика порекомендовать маршрут на основе:

• рисунок

• размеры

• потребность в материале

• загрузка приложения

• среда обслуживания

• целевой срок службы

• бюджет

• график доставки

Дееспособный поставщик не должен просто спрашивать: «кованый или литой?». Он должен помочь определить, какой маршрут является технически и коммерчески целесообразным.

11. Не существует универсального «лучшего» варианта

Заманчиво предположить, что кованые шестерни всегда лучше. На самом деле это слишком упрощенно.

Кованый вал-шестерня может быть абсолютно правильным выбором для системы привода с высоким крутящим моментом. Но гигантскую кольцевую шестерню обычно лучше изготавливать в виде литой сегментированной шестерни из-за размера, практичности и инженерной логики.

Точно так же неверно считать, что литые шестерни по умолчанию являются низкосортными. Большие литые стальные шестерни могут обеспечить превосходный срок службы при правильном проектировании, снятии напряжений, механической обработке, проверке и выравнивании в процессе эксплуатации.

Лучшим выбором будет тот, который соответствует:

• размер шестерни

• состояние нагрузки

• операционная среда

• целевой срок службы

• осуществимость производства

• требование проверки

• общая экономика проекта

Заключение

При сравнении кованых и литых шестерен для тяжелых промышленных условий правильный выбор зависит от реальной работы, которую должна выполнять шестерня.

В общем:

• Кованые шестерни часто предпочитаются для высокопрочных, высокопрочных и высокомоментных применений, таких как валы-шестерни, шестерни коробок передач, а также многие прямозубые шестерни и шестерни или прецизионные конические шестерни.

• литые шестерни часто являются практичным и экономичным выбором для очень больших зубчатых колес, таких как венцовые шестерни , сегментированные кольцевые шестерни и негабаритные компоненты привода мельниц или печей.

В Yile Machinery мы поддерживаем изготовление шестерен по индивидуальному заказу с учетом требований применения, размеров шестерен, выбора материала и условий эксплуатации. Независимо от того, требуется ли для вашего проекта литая стальная венцовая шестерня, кованый вал-шестерня, прецизионный комплект конических шестерен или нестандартная зубчатая рейка , наиболее важным шагом является оценка применения и соответствующий выбор технологического маршрута.

Если вы планируете новый проект или заменяете существующее промышленное оборудование, отправьте нам свой чертеж, технические характеристики или образцы деталей для рассмотрения.

Часто задаваемые вопросы

1. Всегда ли кованые шестерни прочнее литых?

Во многих случаях кованые шестерни обладают большей прочностью и усталостной прочностью, особенно валов и сильно нагруженных шестерен. Однако большие литые шестерни также могут работать очень хорошо, если они правильно спроектированы и изготовлены.

2. Почему венцовые шестерни часто отливают, а не куют?

Потому что венцовые шестерни обычно имеют очень большой диаметр и могут потребовать сегментной конструкции. Литье часто является более практичным и экономичным способом производства.

3. Лучше ли кованые шестерни для валов-шестерен?

Да, для валов-шестерен часто предпочитают кованую легированную сталь, поскольку эти детали обычно испытывают высокий крутящий момент, сосредоточенную нагрузку и повторяющиеся циклы напряжений.

4. Могут ли конические передачи изготавливаться как ковкой, так и литьем?

Да. Оба метода возможны, но кованые конические шестерни более распространены в высокопроизводительных промышленных приложениях, требующих хорошего качества зубьев и длительного срока службы.

5. Как я могу узнать, должно ли мое снаряжение быть кованым или литым?

Лучше всего предоставить чертеж, размеры, применение и условия эксплуатации опытному поставщику. Они могут оценить правильный производственный маршрут на основе производительности и практичности.

Нужна помощь в выборе между коваными и литыми шестернями?

Отправьте свой чертеж, размеры, требования к материалам и сведения о применении в Yile Machinery для технического рассмотрения и расчета стоимости.
