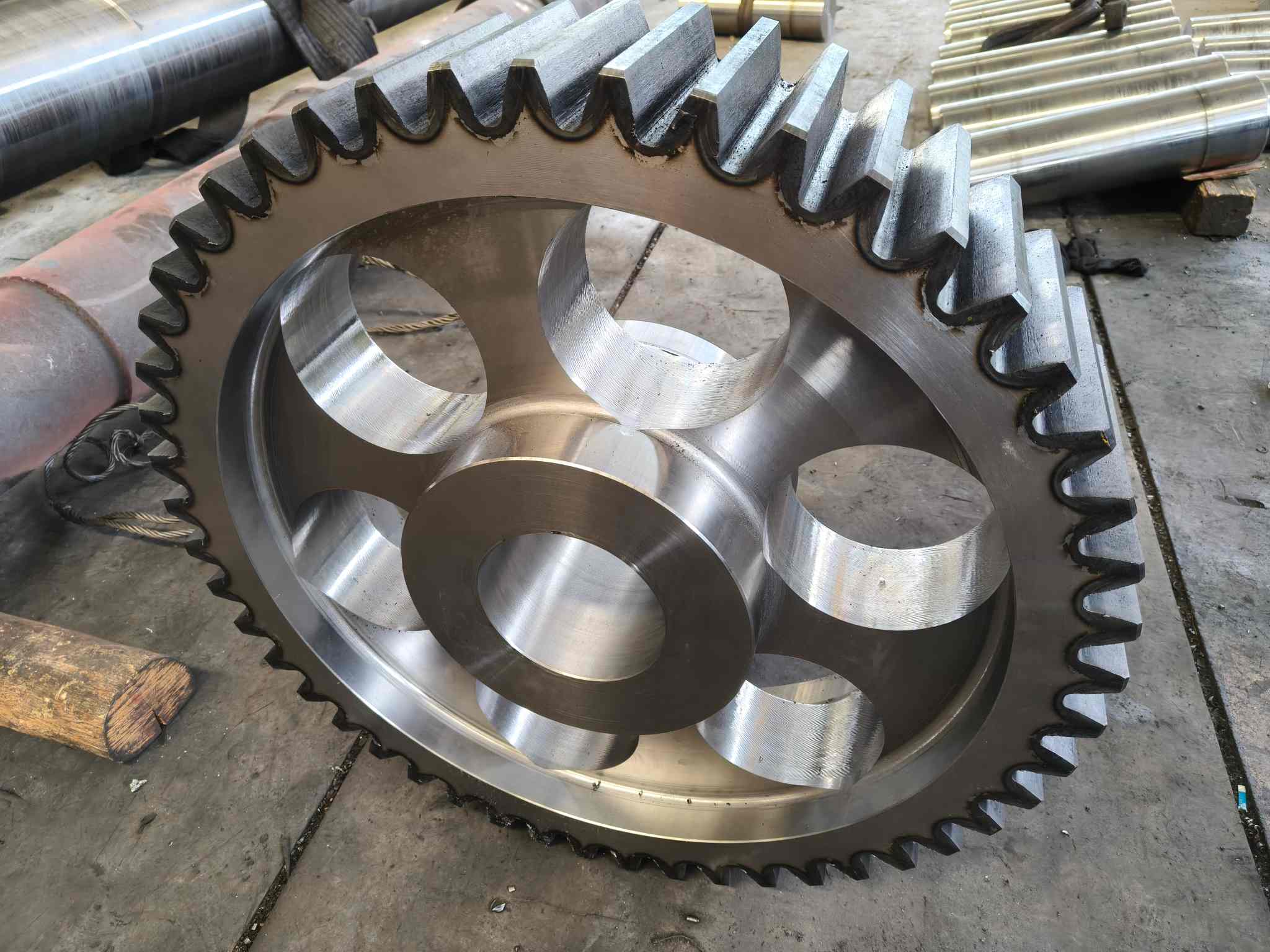

Несоосность венцовой шестерни и шестерни шаровой мельницы не просто изнашивается быстрее — они разрушают друг друга. Контакт зубьев с краевой нагрузкой концентрирует всю передаваемую силу на части доступной поверхности зуба, умножая контактное напряжение в три-пять раз по сравнению с правильно выровненными шестернями. Результатом является ускоренное изъязвление, растрескивание и, в конечном итоге, разрушение зубьев — вид отказа, который может списать венцовое колесо стоимостью 200 000–800 000 долларов и остановить обогатительную фабрику или цементный завод на четыре-восемь недель.
Тем не менее, смещение венцового колеса является одной из наиболее распространенных предотвратимых неисправностей в тяжелой промышленности. Первопричиной почти никогда не является производственный дефект самой шестерни. Почти всегда это является результатом неправильной первоначальной установки, неадекватной проверки после установки или смещения центровки, которое не было обнаружено и исправлено во время планового технического обслуживания.
В этом руководстве описана полная техническая процедура центровки венцовой шестерни и шестерни шаровой мельницы — от проверки перед центровкой до измерения люфта, анализа рисунка контакта зубьев, коррекции биения и окончательной проверки. Оно написано для инженеров по техническому обслуживанию и специалистов по надежности, которым нужны действенные, проверенные на практике процедуры, а не общие принципы.
Центровка венцовой шестерни и шестерни шаровой мельницы сопряжена с трудностями, которых нет при центровке обычных коробок передач:
Шкала. Большая венцовая шестерня шаровой мельницы может иметь диаметр 8–12 метров, массу 30–80 тонн и модуль 30–50. В этом масштабе даже ошибка положения корпуса подшипника шестерни в 1 мм приводит к смещению контакта зубьев, которое было бы катастрофическим для меньшего набора шестерен. [1]
Термическая и структурная гибкость. Корпус мельницы не является твердым телом. Он прогибается под тяжестью заряда, термически расширяется в процессе работы и со временем может приобретать овальность оболочки. Все эти эффекты изменяют положение венцовой шестерни относительно шестерни после запуска мельницы, а это означает, что идеальная центровка в холодном состоянии не гарантирует правильную центровку в горячем состоянии.

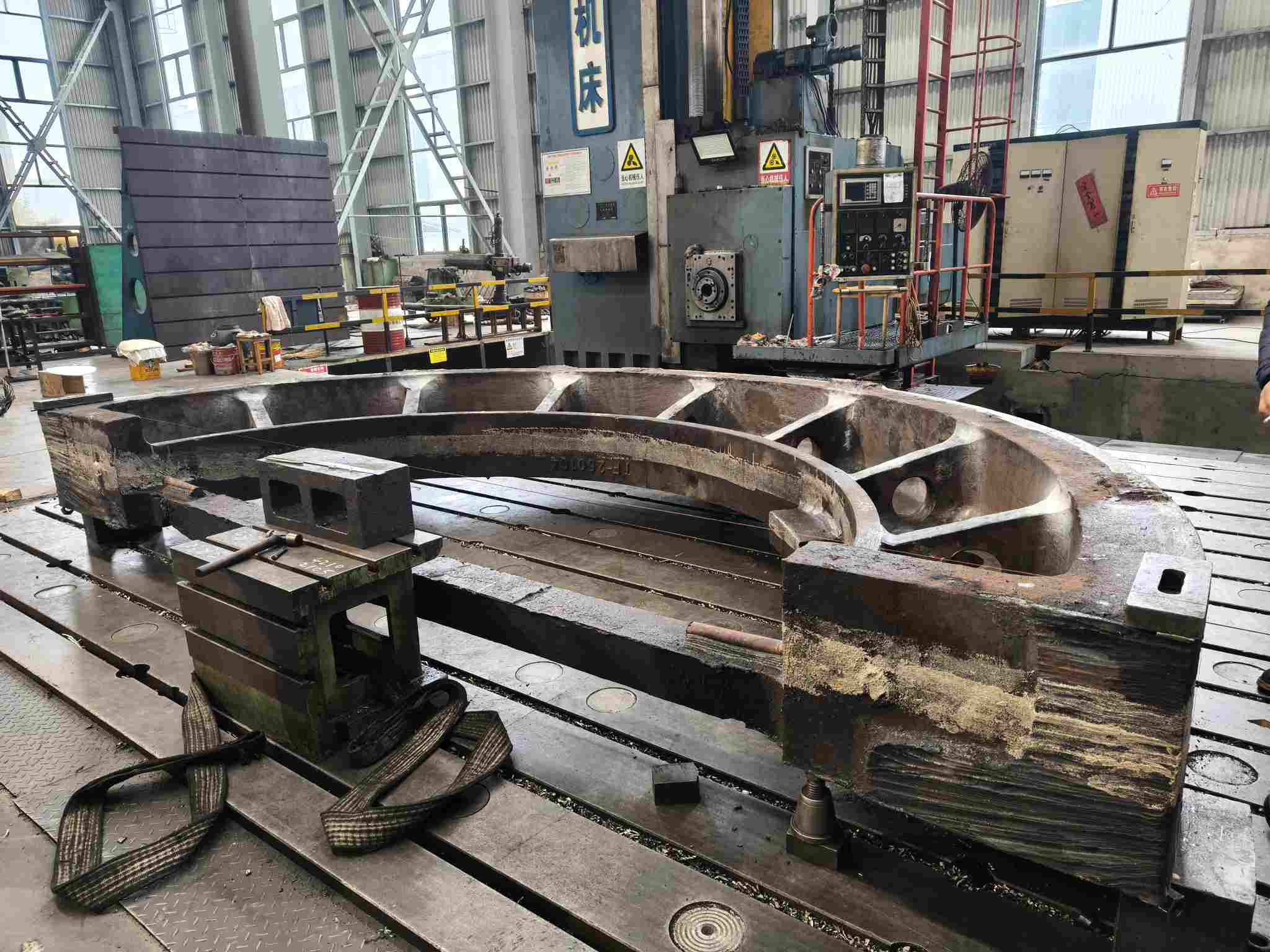

Сегментированная конструкция шестерни. Большинство крупных венцовых шестерен шаровых мельниц изготавливаются из двух или четырех сегментов, скрепленных болтами на корпусе мельницы. Сегментные соединения создают возможность ошибок шага (радиальные и осевые неоднородности на поверхностях соединения), которые необходимо измерить и исправить, прежде чем выравнивание станет значимым.
Двухшестеренные приводы. На многих крупных мельницах используются две шестерни, приводящие в движение одну венцовую шестерню, по одной с каждой стороны. В этой конфигурации распределение нагрузки между двумя шестернями критически зависит от соосности: смещенная шестерня будет нести непропорциональную нагрузку, ускоряя ее износ, в то время как другая шестерня недогружена.
Понимание этих проблем необходимо для правильной интерпретации результатов измерений и установления реалистичных целей выравнивания.
Прежде чем приступить к работе по выравниванию венцового зубчатого колеса, убедитесь, что следующие инструменты и оборудование доступны и откалиброваны:
Измерительные приборы:
Индикаторы циферблатного типа (DTI) с магнитными подставками — минимальное разрешение 0,01 мм, диапазон 0–10 мм.
Набор щупов — диапазон 0,05–3,00 мм, калиброванный
Внешний микрометр или штангенциркуль — для измерения толщины зуба.
Лазерная система выравнивания или тахеометр (для крупных заводов, где радиус действия циферблатного индикатора недостаточен)
Инженерная синька (маркировочный состав) и кисточка — для оценки картины контакта зубьев.
Инфракрасный термометр — для контроля температуры подшипников во время приработки.
Оборудование:
Гидравлическое подъемное оборудование — для регулировки корпуса подшипника шестерни.
Прецизионная регулировочная шайба — нержавеющая сталь, диапазон 0,05–5,00 мм.
Динамометрические ключи — для болтов сегментов венцовой шестерни и болтов крепления подшипников шестерни.
Медленноскоростной привод (заграждающая передача) — необходим для вращения мельницы в контролируемых условиях во время центровки.
Документация:
Общий чертеж мельницы, показывающий номинальное межосевое расстояние, характеристики люфта и диапазон регулировки корпуса подшипника шестерни.
Производственный чертеж венцового колеса, показывающий профиль зуба, модуль, угол давления и ширину торца.
Предыдущие записи выравнивания (если имеются) — для сравнения тенденций.
Никогда не начинайте работу по центровке венцовой шестерни и шестерни, не выполнив предварительно тщательную проверку перед центровкой. Попытка выровнять компоненты, имеющие основные дефекты, приведет к неверным результатам и может привести к дальнейшему повреждению.
Для сегментных венцовых шестерен осмотрите все поверхности соединения сегментов:
Проверка момента затяжки болтов: Убедитесь, что все болты соединения сегментов затянуты до указанного значения. Соединения с недостаточным моментом затяжки позволяют сегментам смещаться относительно друг друга под нагрузкой, что делает невозможным стабильное выравнивание. Значения крутящих моментов указаны на чертеже передачи — типичные значения для крупнокольцевых соединений составляют 800–2000 Нм в зависимости от размера болта.
Погрешность шага на поверхностях соединения: с помощью циферблатного индикатора, установленного на фиксированной опорной точке (не на корпусе мельницы), измерьте радиальный и осевой шаг на каждом соединении сегмента, когда фреза медленно вращается через соединение. Ошибка шага более 0,3 мм на делительной окружности указывает на то, что поверхности соединения не выровнены правильно — это необходимо исправить, прежде чем продолжить. [1]
Зазор на поверхности соединения: Осмотрите поверхности соединения сегментов визуально и с помощью щупа на наличие зазоров. Любой зазор более 0,1 мм указывает на то, что соединение не полностью посажено — еще раз проверьте момент затяжки болтов и состояние поверхности соединения.
Состояние пружинной пластины или тангенциального болта: Большинство венцовых шестерен крепятся к корпусу мельницы с помощью пружинных пластин или тангенциальных болтов, которые позволяют шестерне слегка плавать относительно корпуса (с учетом дифференциального теплового расширения). Осмотрите все пружинные пластины на наличие трещин, деформации или ослабления. Поврежденные пружинные пластины приводят к смещению положения шестерни во время работы, что делает невозможным стабильное выравнивание.
Состояние фланца корпуса: Осмотрите фланец корпуса мельницы (посадочную поверхность венцового колеса) на наличие коррозии, деформации или мусора. Фланец должен быть чистым и плоским — любые выступы приведут к тому, что шестерня будет работать с осевым биением (торцевым биением), которое нельзя исправить только регулировкой шестерни.
Перед измерением соосности осмотрите поверхности зубьев как венцовой шестерни, так и ведущей шестерни на наличие:
Питтинг и сколы: обратите внимание на расположение и распределение: точечные изъязвления сосредоточены на кончиках зубов, корнях или на одном конце грани? Рисунок показывает природу несоосности.
Задиры и задиров: указывают на недостаток смазки или чрезмерную скорость скольжения из-за несоосности.
Пластическая деформация (выступы): указывает на перегрузку — материал зуба поддался контактному напряжению.
Перелом зуба: любые сломанные зубы должны быть задокументированы и оценены на предмет первопричины, прежде чем приступить к выравниванию.
Интерпретация характера износа перед центровкой: Износ, сосредоточенный на одном конце поверхности зуба (краевая нагрузка), подтверждает осевое смещение. Износ, сконцентрированный на кончиках зубьев, указывает на чрезмерный люфт или неправильный профиль зуба. Износ, сосредоточенный у корней зубьев, указывает на недостаточный люфт или ошибку профиля. Эти шаблоны указывают, на чем сосредоточить внимание на корректировках выравнивания.
Проверьте температуру подшипника шестерни (должна быть нормальной рабочей температуры, а не повышенной) и прислушайтесь к необычному шуму. Осмотрите прижимные болты корпуса подшипника на предмет ослабления. Шестерню, работающую на неисправном подшипнике, невозможно правильно выровнять — сначала необходимо заменить подшипник.
Биение венцовой шестерни — отклонение шестерни от истинного кругового вращения вокруг оси фрезы — является основой измерения для всех последующих работ по центровке. Все остальные параметры выравнивания не имеют смысла, если биение предварительно не определено количественно и, если возможно, не скорректировано. [2]
Настройка: установите циферблатный индикатор на жесткую фиксированную опору (не на корпус мельницы или какой-либо компонент, который вращается вместе с мельницей). Расположите кончик индикатора так, чтобы он касался кончиков зубьев шестерни (наружный диаметр) или, предпочтительно, цилиндра шага шестерни, если имеется опорная поверхность.
Процедура:
Медленно вращайте мельницу, используя запирающую шестерню — минимум один полный оборот.
Записывайте показания циферблатного индикатора через каждые 10–15° поворота (24–36 показаний на оборот).
Отметьте угловое положение максимального и минимального показаний на шестерне.
Рассчитать общее радиальное биение = максимальное показание − минимальное показание
Критерии приемки:
Отлично: ≤ 0,5 мм TIR (общее показание индикатора)
Приемлемо: 0,5–1,5 мм TIR.
Внимание: 1,5–3,0 мм TIR — выяснить причину; поправьте, если можно
Неприемлемо: > 3,0 мм TIR — необходимо исправить, прежде чем приступать к выравниванию шестерни.
Причины чрезмерного радиального биения:
Ошибки шага соединения сегмента (наиболее распространенные)
Неправильный монтаж шестерни на фланце корпуса.
Овальность корпуса, из-за которой диаметр крепления шестерни не круглый.
Ошибка изготовления шестерни (редко для качественно изготовленных шестерен)
Настройка: переместите циферблатный индикатор так, чтобы он касался поверхности шестерни — боковой поверхности шестерни, как можно ближе к цилиндру шага.
Процедура: та же процедура вращения, что и для радиального биения — записывайте показания каждые 10–15° в течение одного полного оборота.
Критерии приемки:
Отлично: ≤ 0,5 мм TIR
Приемлемо: 0,5–1,0 мм TIR.
Внимание: 1,0–2,0 мм TIR.
Неприемлемо: > 2,0 мм TIR — вызывает осевое колебание шестерни, приводящее шестерню в правильное зацепление и обратно при каждом обороте.
Причины чрезмерного осевого биения:
Фланец обечайки не перпендикулярен оси фрезы
Мусор или выступы на монтажной поверхности фланца корпуса
Ошибки шага соединения сегмента в осевом направлении
Поврежденные или отсутствующие пружинные пластины вызывают неравномерную посадку шестерни.
Если биение превышает допустимые пределы, подход к исправлению зависит от причины:
Ошибки шага соединения сегментов: отрегулируйте прокладки соединения сегментов (если это позволяет конструкция) или обработайте поверхности соединения. Для этого требуется специальное оборудование и должен выполняться производителем редуктора или квалифицированным поставщиком услуг.
Проблемы с фланцами обечайки: обработайте поверхность фланца, чтобы восстановить плоскостность и перпендикулярность. Это серьезное вмешательство, требующее остановки стана и использования специального механообрабатывающего оборудования.
Проблемы с пружинными пластинами: замените поврежденные пружинные пластины и повторите проверку.
Важно: Если биение невозможно скорректировать до допустимых пределов, последующие измерения центровки должны учитывать изменение биения. Шестерня должна быть расположена так, чтобы обеспечить правильное выравнивание при среднем положении шестерни, а величина люфта должна быть увеличена, чтобы учесть изменение биения.
Люфт — зазор между боковыми сторонами неведущих зубьев пары зацепляющихся шестерен — является наиболее часто измеряемым и наиболее часто неправильно понимаемым параметром соосности в зубчатых передачах с венцовой передачей.
Люфт выполняет три основные функции:
Предотвращает столкновение зубьев — допускает тепловое расширение шестерни и шестерни без сцепления зубьев друг с другом.
Обеспечивает пространство для смазочной пленки — смазке, которая предотвращает контакт металла с металлом на боковых поверхностях зубьев, требуется пространство для формирования.
Соблюдение производственных допусков — небольшие погрешности в расстоянии и профиле зубьев компенсируются люфтом.
Расчет целевого люфта:
Для крупномодульных зубчатых передач с открытым венцом целевой зазор обычно указывается на чертеже шестерни. В качестве общей справки в промышленности широко используется следующая формула:
$$j_{min} = 0,03 imes m_n$$
$$j_{max} = 0,05 imes m_n$$
Где $$m_n$$ — нормальный модуль в миллиметрах.
Пример: Для зубчатого колеса модуля 40:
Минимальный люфт: $$0,03 imes 40 = 1,2 ext{ мм}$$
Максимальный люфт: $$0,05 imes 40 = 2,0 ext{ мм}$$
Всегда проверяйте чертеж конкретной шестерни — некоторые производители указывают разные диапазоны люфта в зависимости от конструкции профиля зуба.
Процедура:
Поверните фрезу, чтобы расположить точку зацепления зубьев в наиболее доступном месте (обычно сбоку фрезы, в положении «3 часа» или «9 часов»).
При неподвижной фрезе и заблокированном приводе вставьте щупы между неведущими сторонами пары зацепляющихся зубьев.
Выберите самую толстую комбинацию щупов, которая проходит через зазор с легким сопротивлением — это люфт в этой точке.
Запишите размеры и угловое положение венцового колеса.
Поверните фрезу, чтобы установить следующую точку измерения — измерьте как минимум в 4 точках, равномерно расположенных по окружности шестерни (0°, 90°, 180°, 270°).
Для сегментной передачи также измеряйте непосредственно до и после каждого соединения сегментов.
Интерпретация изменения люфта:
Изменение зазора по окружности = радиальное биение венцового колеса.
Если максимальный люфт − минимальный люфт ≈ 2 × радиальное биение: это ожидаемое и правильное значение.
Если отклонение превышает 2 × измеренное биение: проверьте наличие ошибок соединения сегментов или ослабление крепления подшипника шестерни.
Люфт регулируется перемещением корпуса подшипника ведущей шестерни в радиальном направлении к центру венцовой шестерни или от него:
Слишком большой люфт (слишком большое межосевое расстояние): Сместите корпус подшипника ведущей шестерни в сторону венцовой шестерни. Удалите прокладки из-под основания корпуса подшипника или отрегулируйте винты радиального позиционирования, если они предусмотрены.
Слишком малый люфт (слишком маленькое межосевое расстояние): Отвести корпус подшипника шестерни от венцовой шестерни. Добавьте прокладки под основание корпуса подшипника.
Рекомендации по шагу регулировки:
Радиальное перемещение шестерни на 1 мм изменяет люфт примерно на $$2 imes sin(alpha)$$, где $$alpha$$ — угол давления.
Для угловой передачи 20°: радиальное перемещение 1 мм ≈ изменение люфта 0,68 мм.
Для угловой передачи 25°: радиальное перемещение 1 мм ≈ изменение люфта 0,85 мм.
Производите регулировку небольшими шагами (максимум 0,5–1,0 мм на регулировку) и повторяйте измерения после каждой регулировки.
Измерение люфта подтверждает правильность межосевого расстояния, но ничего не говорит о том, параллельны ли оси шестерни или правильно ли распределен контакт по поверхности зуба. Анализ рисунка контакта зубьев является окончательной проверкой соосности венцовой шестерни и шестерни.
Процедура:
Тщательно очистите поверхности зубьев венцовой шестерни и шестерни — удалите всю смазку, смазку и мусор как минимум с 10 последовательных зубьев на каждом компоненте.
Нанесите тонкий и равномерный слой инженерной синевы (маркировочный состав «берлинский синий») только на зубья шестерни — 6–10 последовательных зубьев.
Нанесите состав кистью или валиком до получения однородной пленки толщиной примерно 0,05–0,10 мм — слишком толстая толщина дает неверный рисунок; слишком тонкий дает недостаточный перенос
Медленно вращайте фрезу через отмеченные зубья, используя запирающую шестерню — достаточно одного прохода через сетку.
Осмотрите рисунок передачи на зубьях венцовой шестерни — синий цвет, перенесенный с шестерни, показывает фактическую зону контакта.
Рисунок контакта расскажет вам все о состоянии соосности. Научитесь читать правильно:
✅Правильное выравнивание — идеальная схема контакта:
Контакт покрывает 70–80% ширины поверхности зуба.
Контакт центрирован по поверхности зуба (не смещен ни в одну сторону)
Контакт простирается примерно от 30 % высоты зуба до 70 % высоты зуба (по центру делительной линии).
Рисунок равномерный — в зоне контакта нет изолированных выступов и зазоров.
❌ Рисунок смещен к одному концу грани зуба (нагрузка на кромку):
Контакт сосредоточен на ведущем или неприводном конце зуба.
Указывает на осевое смещение — ось шестерни не параллельна оси венцовой шестерни в осевой плоскости.
Исправление: отрегулируйте осевое положение корпуса подшипника одной шестерни (переместите один конец вала шестерни в осевом направлении), чтобы оси оказались параллельными.
❌ Рисунок сосредоточен на кончиках зубов:
Контакт на придатке (наконечнике) зубьев ведущей шестерни
Указывает на слишком большое межосевое расстояние (слишком большой люфт) или ошибку профиля.
Исправление: Если люфт находится в пределах спецификации, возможно, профиль изношен — оцените толщину зуба. Если люфт слишком велик, уменьшите межосевое расстояние.
❌ Узор сосредоточен у корней зубов:
Контакт на дедендуме (корне) зубьев ведущей шестерни
Указывает на недостаточное межосевое расстояние (слишком маленький люфт) или ошибку профиля.
Исправление: Увеличьте межосевое расстояние, чтобы добиться правильного люфта. Проверьте наличие помех.
❌ Диагональная схема контакта:
Контактная полоса проходит по диагонали через поверхность зуба.
Указывает на комбинированное радиальное и осевое смещение — ось шестерни перекошена относительно оси венцового колеса в обеих плоскостях одновременно.
Исправление: требуется одновременная регулировка как радиального положения, так и осевой параллельности — наиболее сложное условие соосности.
❌ Периодический или пятнистый контакт:
Контакт проявляется в виде изолированных пятен, а не сплошной полосы.
Указывает на неровности поверхности — выступы на боковых поверхностях зубьев из-за производственных ошибок, предыдущих повреждений или неравномерного износа.
Исправление: Если шестерня новая, обратитесь к производителю. Если шестерня изношена, квалифицированному специалисту по шестерням, возможно, придется зачистить выступающие места.
После качественной интерпретации закономерности оцените количество контактов:
$$ ext{Коэффициент контакта грани} = rac{ ext{Ширина контакта (мм)}}{ ext{Общая ширина грани (мм)}} imes 100%$$
Минимально допустимое соотношение лицевого контакта:
Новая установка: ≥ 70%
Период приработки (первые 500 часов): ≥ 50% (контакт улучшится по мере приработки поверхностей)
Установленный режим работы: ≥ 60% (некоторый износ выступающих участков является нормальным и приемлемым)
Если коэффициент торцевого контакта при новой установке ниже 50 %, не переходите к работе с полной нагрузкой — шестерня не выровнена правильно, и повреждение произойдет быстро.
Благодаря данным измерений на этапах 2–4 у вас теперь есть полная картина состояния центровки. Этот этап охватывает процедуру физической регулировки корпуса подшипника шестерни.
Корпус подшипника шестерни обычно имеет четыре степени свободы регулировки:
Корректирование | Влияние на выравнивание | Измерение затронуто |
Радиальное положение (к/от шестерни) | Изменяет межосевое расстояние | Люфт |
Осевое положение (вдоль оси фрезы) | Изменяет положение осевой сетки | Рисунок контакта зубьев (конечное смещение) |
Вертикальное положение (вверх/вниз) | Изменяет вертикальное межцентровое расстояние | Люфт + рисунок контакта |
Угловой (перекос) (один конец внутрь, другой наружу по оси) | Изменяет параллельность осей | Рисунок контакта зубьев (диагональ) |
В мельницах с двумя шестернями каждая шестерня имеет собственный корпус подшипника с одинаковыми четырьмя степенями свободы, а также дополнительное требование, чтобы обе шестерни равномерно распределяли нагрузку.
Всегда следуйте этой последовательности — корректировка в неправильном порядке приводит к взаимодействиям, которые затрудняют сближение:
Шаг 1: Сначала откорректируйте осевое биение венцовой шестерни.
Если осевое биение превышает 1,0 мм TIR, устраните первопричину (пластины пружины, состояние фланца) перед регулировкой шестерни. Шестерня, правильно выровненная по качающемуся механизму, будет выровнена неправильно после устранения биения.
Шаг 2. Установите приблизительное радиальное положение (зазор)
Отрегулируйте радиальное положение шестерни так, чтобы люфт находился в середине указанного диапазона. Это грубая регулировка — вы ее уточните после настройки рисунка контакта.
Шаг 3. Установите осевую параллельность (смещение концов пятна контакта).
Если пятно контакта смещено к одному концу поверхности зуба, отрегулируйте осевое положение соответствующего конца корпуса подшипника шестерни:
Схема смещена к ведущей стороне : переместите корпус подшипника ведущей стороны в осевом направлении от шестерни (или переместите неприводную сторону к шестерне)
Рисунок смещен на неприводной конец : противоположная регулировка.
Шаг регулировки: 0,5–1,0 мм на шаг; повторно нанесите маркировочный состав и повторите проверку после каждой регулировки
Шаг 4. Уточните радиальное положение.
После исправления осевой параллельности повторно измерьте люфт — осевая регулировка могла немного изменить эффективное межосевое расстояние. Уточните радиальное положение, чтобы вернуть люфт к целевому значению.
Шаг 5. Проверьте шаблон контакта.
Нанесите свежий маркировочный состав и еще раз проверьте рисунок контакта. Теперь на рисунке должен быть виден центральный контакт, покрывающий ≥ 70% ширины лица. Если нет, определите, какой режим смещения остается, и повторите соответствующую регулировку.
Шаг 6. Проверьте и затяните все крепления.
После достижения правильного соосности затяните все прижимные болты корпуса подшипника ведущей шестерни в соответствии со спецификацией. Еще раз проверьте люфт после затяжки — затяжка болта может слегка сместить корпус.
Радиальная регулировка (прокладки под основание корпуса подшипника):
Рассчитайте необходимое изменение прокладки на основе измерения люфта.
Ослабьте (не снимайте) болты крепления корпуса подшипника.
С помощью гидравлических домкратов слегка приподнимите корпус подшипника — достаточно, чтобы снять/добавить прокладки.
Удалите или добавьте прокладку, чтобы добиться расчетного изменения положения.
Опустите корпус на прокладки и затяните прижимные болты.
Перед окончательной затяжкой повторно измерьте люфт.
Руководство по выбору прокладок:
Используйте прокладку из нержавеющей стали — не используйте мягкие металлы (медь, алюминий), которые будут расползаться под нагрузкой.
Используйте минимальное количество прокладок — стопка из множества тонких прокладок менее устойчива, чем меньшее количество толстых прокладок.
Убедитесь, что прокладки покрывают не менее 80 % площади основания корпуса подшипника — не используйте маленькие прокладки, которые концентрируют нагрузку.
Правильное статическое выравнивание не гарантирует правильное динамическое выравнивание. Мельницу необходимо запускать в контролируемых условиях, чтобы убедиться, что соосность сохраняется при рабочей нагрузке и температуре.
Этап 1: Работа без нагрузки (пустая мельница), 2–4 часа.
Запустите мельницу на пониженной скорости (50 % от нормальной рабочей скорости, если доступен привод с регулируемой скоростью).
Контролируйте температуру подшипника шестерни каждые 15 минут — она должна стабилизироваться ниже 65°C.
Прислушивайтесь к необычному шуму — щелчки, скрежет или периодические звуки ударов указывают на зацепление зубов или проблемы с контактом.
Через 1 час остановитесь и еще раз проверьте рисунок контакта зубьев — приработочный контакт должен показать улучшение по сравнению со статическим рисунком.
Этап 2: Работа с частичной нагрузкой, 8–24 часа.
Загружайте мельницу до 30–50 % от нормальной загрузки шаров.
Работайте с нормальной рабочей скоростью
Постоянно контролируйте температуру подшипников
Через 8 часов остановитесь и осмотрите поверхность зубов — обратите внимание на признаки правильного контакта (полированная контактная полоса) и отсутствие повреждений (надрезы, ямки).
Этап 3: Работа с полной нагрузкой, 48–72 часа.
Зарядите до нормального рабочего уровня
Мониторинг температуры подшипников и уровня вибрации
Через 48 часов остановитесь и выполните полную повторную проверку соосности — измерьте зазор в 4 положениях и повторно нанесите маркировочный состав для проверки рисунка контакта.
Документируйте все измерения как основу для будущего технического обслуживания [3]
Регулировка зубчатого венца – это не разовое мероприятие. Установите график регулярного мониторинга:
Интервал | Измерение | Триггер действия |
Ежемесячно | Тенденция температуры подшипника ведущей шестерни | Повышение температуры → исследовать |
Ежемесячно | Визуальный осмотр поверхности зубов | Новые питтинги/задиры → измерение люфта |
Ежеквартальный | Измерение люфта (4 позиции) | Отклонение > 2 мм → полная проверка соосности |
Ежеквартальный | Радиальное биение венцовой шестерни | > 2,0 мм TIR → выяснить причину |
Ежегодно | Полное обследование центровки (все параметры) | Любой параметр не соответствует спецификации → правильно |
При каждом плановом отключении | Схема контакта зубов | Охват < 60 % → отрегулируйте перед перезапуском |
После любых фундаментных работ | Полное обследование центровки | Всегда — фундаментальная работа меняет все |
Научите своих операторов и команду технического обслуживания распознавать эти ранние предупреждающие знаки:
Увеличение вибрации со стороны привода мельницы, особенно на частоте зацепления шестерни (об/мин вала × количество зубьев шестерни)
Повышение температуры подшипника шестерни — особенно если один подшипник на одном и том же валу шестерни нагревается сильнее, чем другой.
Необычный шум — периодический «лязг» или «стук» при каждом обороте венцового колеса указывает на локальную проблему (шаг шарнира сегмента, поврежденный зуб или сильное биение).
Ухудшение состояния смазки — повышенное содержание металлических частиц в трансмиссионной смазке свидетельствует об ускоренном износе зубьев.
Видимое смещение рисунка износа — если полированная контактная лента на зубьях смещается к одному концу торца, развивается осевое смещение.
Корпус мельницы, венцовая шестерня и шестерня термически расширяются, когда мельница достигает рабочей температуры. Для большой шаровой мельницы тепловое расширение диаметра корпуса мельницы может сместить положение центра венцового колеса на 1–3 мм относительно холодного положения. Если шестерня выровнена по положению холодной шестерни, в работе она будет смещена.
Решение: либо выполните центровку при рабочей температуре (горячая центровка, как описано в этом руководстве), либо рассчитайте ожидаемый температурный рост и соответствующим образом скорректируйте холодную центровку. Термическое смещение следует рассчитывать на основе материала корпуса мельницы (обычно углеродистая сталь, коэффициент теплового расширения ≈ 12 × 10⁻⁶/°C) и ожидаемого повышения температуры.
Измерение люфта в одной точке и объявление выравнивания завершенным является наиболее распространенной ошибкой выравнивания. Зазор варьируется по окружности из-за биения шестерни — одно измерение может попасть в максимальную или минимальную точку, что дает совершенно ошибочную картину среднего межосевого расстояния.
Решение: Всегда измеряйте минимум в 4 положениях, расположенных под углом 90° друг от друга. Рассчитайте средний люфт и его вариацию. Среднее значение должно находиться в пределах указанного диапазона; изменение должно соответствовать измеренному биению.
Попытка выровнять венцовую шестерню, у которой имеются ослабленные болты соединения сегментов или ошибки шага на поверхностях соединения, бесполезна — положение шестерни меняется каждый раз, когда соединение проходит через сетку, что делает невозможным стабильное выравнивание.
Решение: Всегда проверяйте и исправляйте состояние соединения сегментов в качестве первого шага любой кампании по выравниванию, прежде чем проводить какие-либо другие измерения.
Затягивание прижимных болтов корпуса подшипника ведущей шестерни до полного момента до проверки окончательного рисунка контакта является распространенной ошибкой, приводящей к потере времени. Затяжка болтов может сместить положение корпуса на 0,2–0,5 мм, что приведет к изменению люфта и, возможно, рисунка контакта.
Решение: Плотно затяните болты (затяните вручную плюс на четверть оборота) для всех промежуточных измерений. Только момент затяжки соответствует окончательной спецификации после подтверждения правильности рисунка контакта и люфта. Затем еще раз проверьте люфт после затяжки.
Не каждую проблему с выравниванием венцового колеса можно решить регулировкой положения шестерни. Используйте эту схему принятия решений, чтобы определить правильный курс действий:
Condition | Рекомендуемое действие |
Люфт вне допустимого диапазона, рисунок контакта хороший | Регулировка только радиального положения шестерни |
Контактный рисунок с нагрузкой на кромку, корректный люфт | Регулировка только осевой параллельности шестерни |
Радиальное биение > 3,0 мм TIR | Прежде чем выполнять выравнивание, выясните и устраните основную причину. |
Осевое биение > 2,0 мм TIR | Осмотрите пружинные пластины и фланец корпуса; исправить перед выравниванием |
Толщина зуба изношена > 30% от первоначальной | Запланируйте замену шестерни — выравнивание не восстановит прочность зубьев. |
Трещины в корнях зубов, обнаруженные при МТ-диагностике | Немедленная замена — не продолжать работу |
Питтинг охватывает > 30% площади лицевой поверхности зуба. | Оцените оставшуюся жизнь; плановая замена в течение 6–12 месяцев |
Ошибка шага соединения сегментов > 0,5 мм | Правильный шарнир перед центровкой — обратитесь к производителю шестерни |
Правильное выравнивание не может быть достигнуто в пределах диапазона регулировки шестерни. | Исследование осадки фундамента мельницы; может потребоваться вмешательство гражданского строительства |
Корончатое колесо можно правильно выровнять только в том случае, если оно правильно изготовлено. Ошибки размеров шестерни — биение, ошибка расстояния между зубьями, ошибка профиля — создают проблемы соосности, которые никакая регулировка шестерни не может полностью исправить.

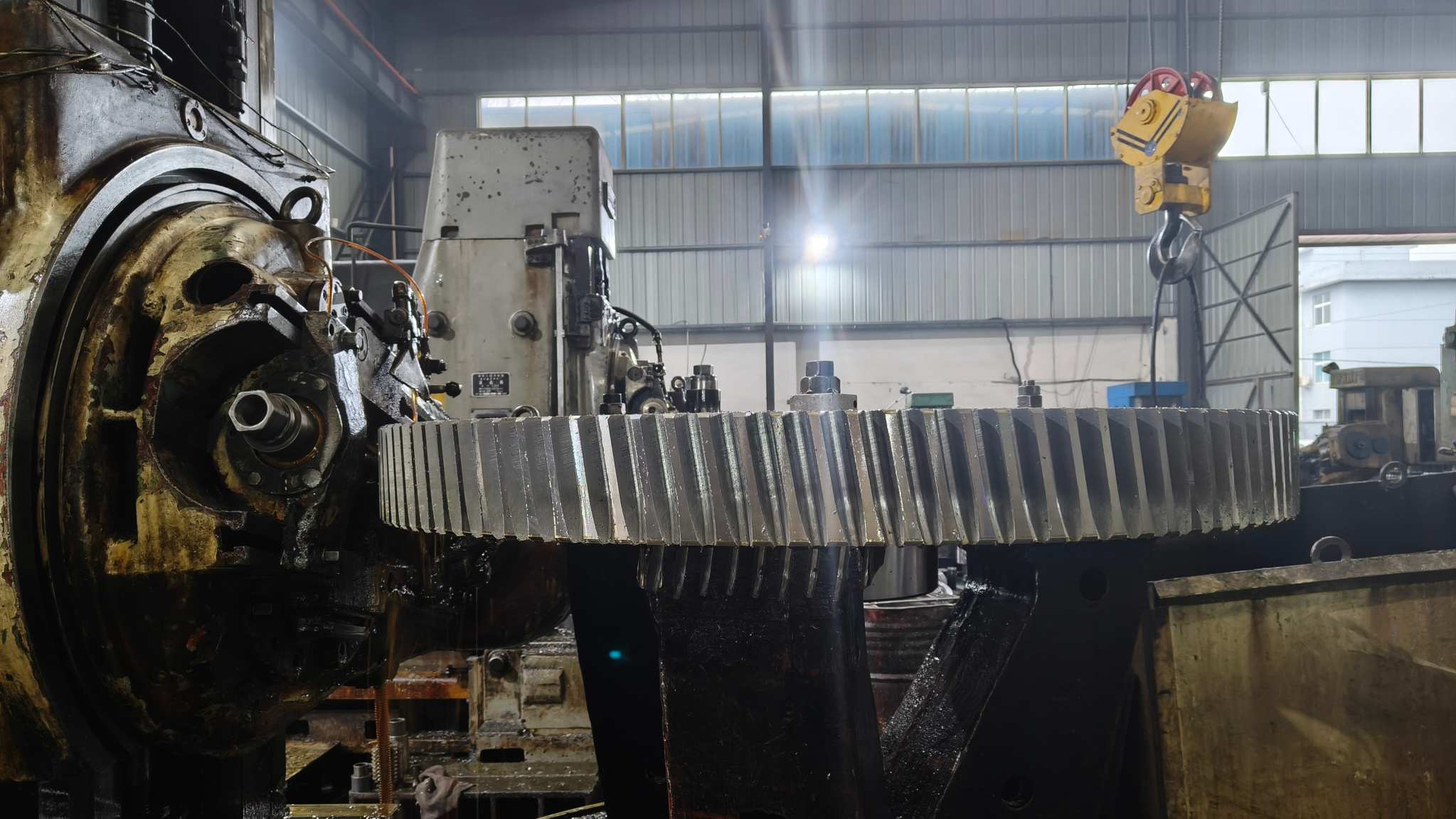

Yile Machinery производит сегментированные венцовые шестерни для тяжелых условий эксплуатации для шаровых мельниц, мельниц ПСИ и вращающихся печей в соответствии со следующими стандартами качества, которые непосредственно поддерживают правильное выравнивание поля:
Радиальное биение готовой шестерни : ≤ 0,5 мм TIR (измеряется на нашем прецизионном вертикальном токарном станке перед отправкой)
Осевое биение готовой шестерни : ≤ 0,5 мм TIR.
Погрешность шага соединения сегментов : ≤ 0,1 мм (контролируется прецизионной обработкой поверхностей соединения в виде согласованного набора)
Погрешность расстояния между зубьями : Согласно DIN 3962, класс точности 9 или выше.
Материал : литая сталь из сплава ZG42CrMo, вакуумная дегазация (VD), с полной сертификацией химических и механических свойств.
Неразрушающий контроль : 100% ультразвуковой контроль (УЗК) + магнитопорошковый контроль (МТ) всех зон корней зубов и участков соединения сегментов.
Каждая венцовая шестерня поставляется с полным отчетом о проверке размеров, включая измерения биения, данные о расстоянии между зубьями и измерения шага соединения сегментов, поэтому ваша команда по центровке точно знает, чего ожидать, прежде чем шестерня прибудет на место.
Для сегментных венцовых шестерен, требующих установки на месте без разборки стана , мы производим комплекты подобранных сегментов с прецизионно обработанными поверхностями соединения и предоставляем полные инструкции по установке.
Мы также производим подходящие валы-шестерни для приводов шаровых мельниц и печей — поставка шестерни и шестерни в виде согласованного, проверенного комплекта устраняет наиболее распространенный источник проблем с центровкой: геометрическую несовместимость шестерни и шестерни разных производителей.
Правильный люфт зависит от модуля шестерни. Общеотраслевой стандарт составляет 0,03–0,05 × модуль (нормальный). Например, венцовая шестерня Модуля 36 должна иметь люфт 1,08–1,80 мм. Всегда сверяйте данные с конкретным чертежом шестерни — некоторые производители указывают другие значения. Измерьте в 4 точках по окружности и используйте среднее значение; отклонения по окружности отражают биение шестерни, что является нормальным и ожидаемым.
Как минимум, измеряйте люфт ежеквартально и после любого технического обслуживания, которое может повлиять на центровку (фундаментные работы, замена подшипников, ремонт корпуса мельницы). Если мельница показывает увеличение вибрации или шума, немедленно измерьте их. Люфт увеличивается по мере износа зубьев. Постепенное увеличение со временем является нормальным; внезапное большое изменение указывает на проблему.
Этот рисунок контакта в виде «песочных часов» или «только по центру» указывает на то, что вал шестерни отклоняется под нагрузкой, в результате чего зубья соприкасаются только в средней точке поверхности. Это конструктивная проблема — размер вала-шестерни слишком мал для приложенной нагрузки или пролет подшипника слишком велик. Регулировка выравнивания не может это исправить. Свяжитесь с производителем оборудования или специалистом по редукторам для оценки.
Неодинаковая температура подшипников в приводе с двумя шестернями почти всегда указывает на неравномерное распределение нагрузки — на одну шестерню приходится более 50 % общего крутящего момента привода. Это вызвано разницей межосевого расстояния (зазора) между двумя шестернями. Измерьте люфт на обеих шестернях — у той, которая работает сильнее, люфт обычно меньше (ближе к шестерне). Отрегулируйте слегка наружу более горячую шестерню (увеличьте ее зазор на 0,3–0,5 мм) и проследите за температурой.
Полная кампания по центровке, включая предварительный осмотр, измерение биения, измерение люфта, анализ рисунка контакта, регулировку и проверку приработки, обычно занимает 3–5 дней для мельницы с одной шестерней и 5–8 дней для мельницы с двумя шестернями. При этом предполагается, что никаких серьезных корректирующих работ (коррекция стыка сегментов, ремонт фундамента) не требуется. Соблюдайте этот план при планировании плановых остановок на техническое обслуживание.
Процедуры измерения, описанные в этом руководстве, могут выполняться компетентной командой технического обслуживания с использованием соответствующих инструментов. Однако интерпретация сложных схем контакта, диагностика основных причин чрезмерного биения и управление распределением нагрузки на две шестерни требуют опыта. Для первоначальной регулировки установки или после замены шестерни мы рекомендуем привлечь специалиста, по крайней мере, на этапах измерения и интерпретации, а ваша команда выполнит физическую регулировку под руководством.
Укажите: марку и модель мельницы, внешний диаметр венцового колеса, количество зубьев, модуль, ширину торца, количество сегментов, марку материала (если известно), а также нужна ли вам подходящая шестерня. Если имеются чертежи, приложите их. Если нет, мы можем работать с ключевыми измерениями. Контакт sales@yilemachinery.com — на все технические запросы отвечаем в течение 24 часов.
Если вам нужна сменная венцовая шестерня, изготовленная по вашим чертежам, подобранный комплект шестерен и шестерен или техническая поддержка в случае сложной проблемы соосности, команда инженеров Yile Machinery готова помочь.
Электронная почта: jasmine@yileindustry.com
Отправьте запрос предложения: www.yilemachinery.com/contactus.html.
На все технические запросы ответили в течение 24 часов. В случае срочной поломки отметьте свое сообщение «СРОЧНО», чтобы получить ответ в тот же рабочий день.
