Как выбрать надежного производителя венцового колеса: полное руководство для покупателя вращающихся печей и шаровых мельниц

Когда ваша вращающаяся печь или шаровая мельница останавливается, вся ваша производственная линия останавливается. Каждый час незапланированного простоя обходится в тысячи долларов из-за потери производительности. Зубчатый венец — массивный приводной компонент кольцеобразной формы, вес которого часто составляет от 5 до 120 тонн, — находится в самом сердце вашего вращающегося оборудования. Выбор неправильного производителя — это риск, который вы просто не можете себе позволить.

Это руководство написано для инженеров предприятий, менеджеров по техническому обслуживанию и специалистов по закупкам, которым необходимо с уверенностью найти замену или OEM-венцевое колесо. Мы расскажем вам, что такое венцовая передача, как она изготавливается, какие материалы и стандарты качества имеют значение, а также о 8 критериях, которые отличают надежных производителей от остальных.

Просмотрите полный ассортимент зубчатых венцов Yile Machinery для тяжелых условий эксплуатации для печей, мельниц и сушилок — изготовленных по индивидуальному заказу по вашим чертежам или реконструированных из изношенных компонентов.

Что такое обхватная шестерня? (И почему это так важно)

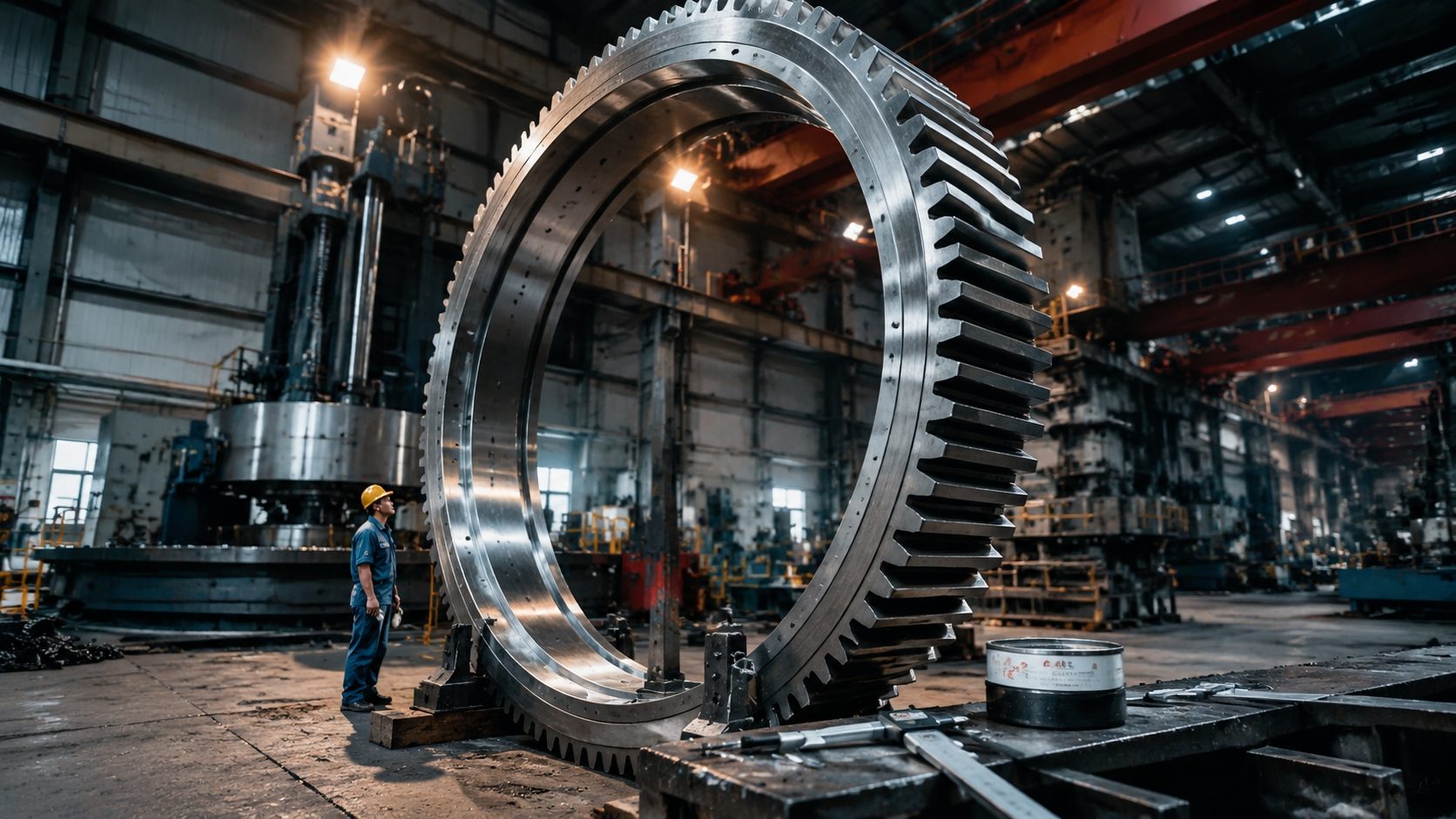

Венцовая шестерня (также называемая кольцевой шестерней или бычьей шестерней) представляет собой большую шестерню с открытым торцом, которая окружает цилиндрический корпус вращающегося промышленного оборудования. Он входит в зацепление с меньшей ведущей шестерней, соединенной с двигателем и коробкой передач, передавая вращательное усилие на привод оборудования.

Зубчатые венцы работают непрерывно при экстремальных нагрузках, термоциклировании и абразивных условиях. Одна шестерня может прослужить 5–15+ лет или преждевременно выйти из строя, если она изготовлена ​​​​некачественно. Последствия отказа выходят далеко за рамки стоимости самой детали: аварийные остановки, производственные потери и дорогостоящие экстренные закупки.

Основные приложения включают в себя:

• Вращающиеся печи — цементные, известковые, глиноземные и обогатительные заводы. Зубчатый венец работает в тесной координации с шинами вращающейся печи (ездовыми кольцами) и цапфовыми подшипниками , являющимися тремя основными вращающимися компонентами системы привода печи.

• Шаровые и стержневые мельницы — операции по добыче и измельчению руды

• Сахарные заводы — дробление тростника и получение сока. Ознакомьтесь с нашими специальными быковыми шестернями для сахарных заводов , чтобы узнать о конструкциях с разъемными шестернями, которые минимизируют время простоя при установке.

• Сушилки и охладители — перерабатывающая промышленность

• Агломерационные барабаны — сталелитейные и железорудные заводы

Ключевые характеристики: что нужно знать перед поиском

Прежде чем обращаться к любому производителю, вы должны иметь четкое представление о характеристиках вашего оборудования. Вот критические параметры:

Нет оригинальных чертежей? Квалифицированный производитель должен предложить услуги обратного инжиниринга — измерение изношенного механизма и создание новых производственных чертежей. Это стандартная возможность в Yile Machinery. Свяжитесь с нашей командой инженеров , чтобы обсудить ваши требования к обратному проектированию.

Материалы зубчатого венца: выбор подходящей марки стали

Выбор материала является одним из наиболее важных решений при закупке венцового механизма. Неправильный сорт приводит к преждевременному износу, растрескиванию или катастрофическому выходу из строя. Все материалы для зубчатых венцов в Yile Machinery поставляются через нашу специальную линию по производству стальных отливок и поковок с полной отслеживаемостью химического состава от сырой плавки до готового компонента.

Варианты из литой стали

ZG42CrMo — наиболее широко используемый материал для зубчатых венцов.

• Хромомолибденовая легированная сталь с отличным балансом прочности и вязкости.

• Предел прочности: ≥ 980 МПа после закалки и отпуска.

• Лучше всего подходит для: тяжелых цементных печей, горных шаровых мельниц, стандартных промышленных применений.

• Твердость после термообработки: 260–320 HB.

ZG35CrNiMo — Для многоцикловой усталости.

• Добавление никеля повышает ударную вязкость и усталостную прочность.

• Лучше всего подходит для: высокоскоростных мельниц, применений с частыми циклами пуска и остановки.

• Предел прочности: ≥ 930 МПа

ZG310-570 — Эконом-класс для более легких задач.

• Углеродистая сталь, меньшее содержание легированных сплавов

• Подходит для: небольших сушилок, приложений с низкой нагрузкой, где бюджет является приоритетом.

Варианты из кованой стали

42CrMo4 (эквивалент AISI 4140) — кованый сплав премиум-класса.

• Превосходная зернистая структура по сравнению с литой сталью

• Повышенная усталостная прочность и постоянство размеров.

• Лучше всего подходит для: высокопроизводительных применений, шестерен меньшего диаметра, где возможна ковка.

34CrNiMo6 (эквивалент AISI 4340) — высокопроизводительная кованая сталь.

• Исключительная прочность и усталостная прочность

• Лучше всего подходит для: требовательных применений с ударными нагрузками. Это тот же сорт материала, который используется в наших кованых валах роторов наших тяжелых дробилок , которые работают в сопоставимых условиях ударов и усталости.

Рекомендация Yile Machinery: Для большинства применений в вращающихся печах и шаровых мельницах литая сталь ZG42CrMo с соответствующей закалкой и отпуском обеспечивает наилучшее сочетание производительности, обрабатываемости и экономической эффективности.

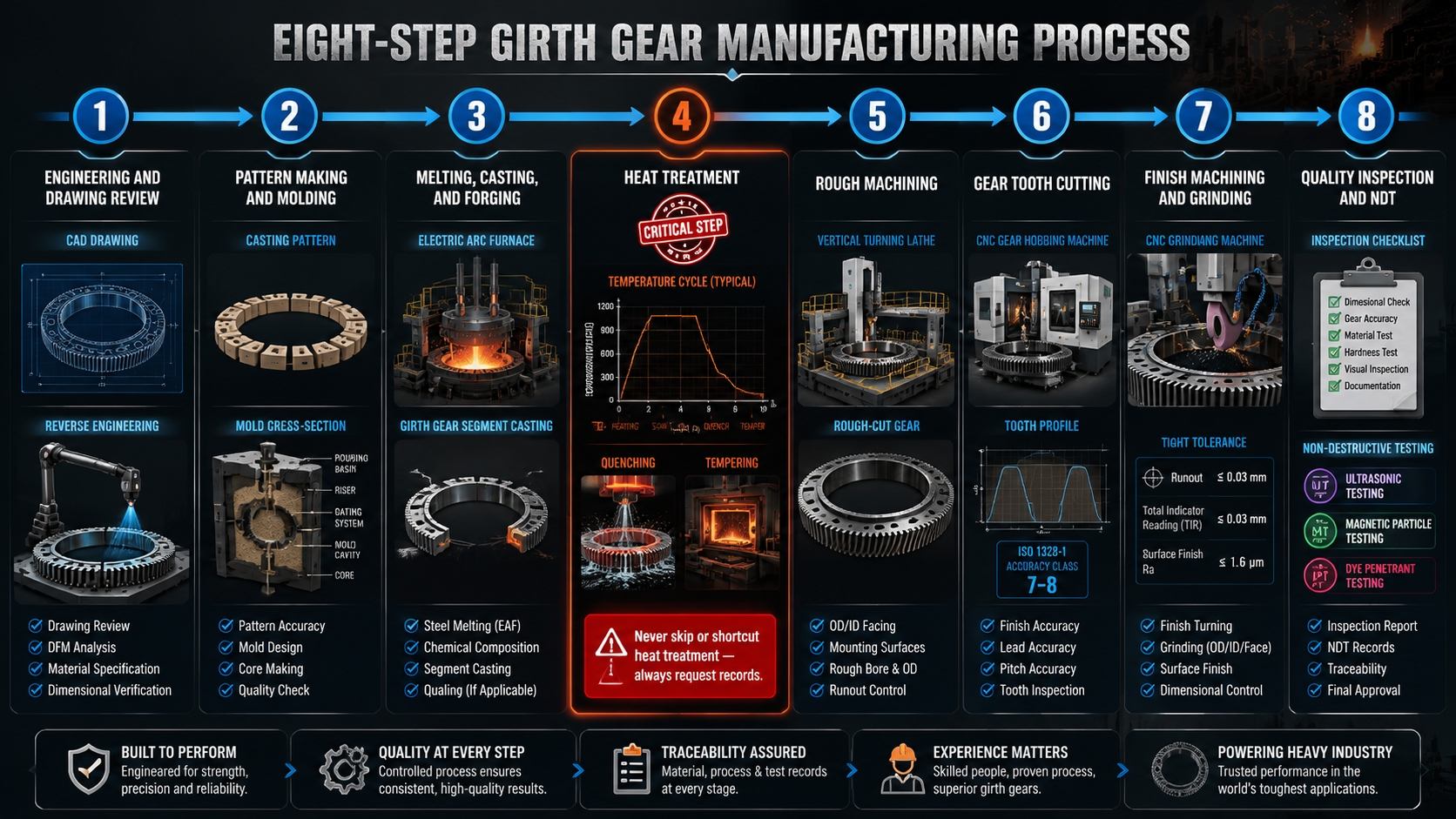

Производственный процесс: что отличает качественные венцовые шестерни от некачественных

Понимание производственного процесса поможет вам задавать правильные вопросы при оценке поставщиков.

Шаг 1: Обзор проектирования и чертежей

Квалифицированный производитель проверяет ваши чертежи или проводит инженерные измерения. Критические проверки включают геометрию зубьев, размеры монтажного фланца и конструкцию соединения сегментов.

Шаг 2: Изготовление выкроек и формовка

Для литых венцовых шестерен изготавливаются прецизионные лекала, обеспечивающие точную геометрию отливки. Соединения сегментов должны быть точно расположены для правильного выравнивания зубьев после сборки.

Шаг 3: Плавка и литье/ковка

Сталь выплавляют в электродуговых или индукционных печах со строгим контролем химического состава. Большие венцовые шестерни отливаются сегментами (обычно 2–8 штук), что позволяет их транспортировать и устанавливать на месте. Наши литейные мощности охватывают как стальное литье, так и нестандартные поковки под одной крышей, обеспечивая постоянный контроль качества на всех этапах.

Шаг 4: Термическая обработка

Это наиболее важный шаг для получения окончательных механических свойств:

• Нормализация : улучшает структуру зерна после литья.

• Закалка и отпуск (Q&T) : достижение заданной твердости и ударной вязкости.

• Снятие напряжений : снижает остаточные напряжения перед обработкой.

Красный флаг: любой производитель, который пропускает или сокращает термообработку, ставит под угрозу срок службы вашего оборудования. Всегда требуйте записи о термообработке и отчеты об испытаниях на твердость.

Шаг 5: Черновая обработка

Перед нарезанием зубьев шестерни установочные поверхности, отверстия и фланцы подвергаются черновой обработке до практически окончательных размеров.

Шаг 6: Нарезание зубьев шестерни (зубчатая обработка/фрезерование)

Зубья шестерен нарезаются на зубофрезерных станках с ЧПУ или профильном фрезеровании. Класс точности зубьев (ISO 6–9) влияет на шум, распределение нагрузки и срок службы.

Шаг 7: Завершите обработку и шлифовку

Критические сопрягаемые поверхности подвергаются чистовой обработке с соблюдением жестких допусков. Зубчатые колеса большого размера обычно не требуют шлифовки зубьев благодаря открытой системе смазки шестерен.

Шаг 8: Проверка качества и неразрушающий контроль

Каждое оборудование перед отправкой проходит комплексную проверку (подробнее в следующем разделе).

Проверка качества: 8 тестов, которые вам всегда следует проводить

Никогда не принимайте венцевое колесо без полного пакета проверок. Вот что должен предоставить надежный производитель:

Анализ химического состава

Спектроскопический анализ, подтверждающий, что сталь соответствует указанному содержанию сплава. Отклонения в содержании углерода, хрома или молибдена напрямую влияют на механические свойства.

Испытание механических свойств

Испытание на растяжение, предел текучести, удлинение и испытание на удар по Шарпи на испытательных стержнях, отлитых/кованых при той же температуре, что и шестерня.

Определение твердости (по Бринеллю HB)

Множественные измерения твердости на поверхности шестерни и зубьев для проверки однородности термообработки.

Отчет о проверке размеров

Полная проверка размеров, включая:

• Диаметр делительной окружности

• Профиль зуба и погрешность шага

• Торцевое биение (осевое и радиальное)

• Плоскость монтажной поверхности и размеры отверстий

Ультразвуковой контроль (UT)

Обнаруживает внутренние дефекты, такие как усадочная пористость, трещины и включения. Критично для литых стальных венцов. Критерии приемки согласно ASTM A609 или его эквиваленту.

Магнитопорошковый контроль (МТ)

Обнаруживает поверхностные и приповерхностные трещины, особенно у корней зубов и в местах соединения сегментов.

Контроль пенетранта (PT)

Наносится на обработанные поверхности и ремонтные сварные швы (если таковые имеются) для обнаружения мелких поверхностных трещин.

Визуальный осмотр и качество поверхности

Окончательная визуальная проверка всех поверхностей, отделки зубьев и маркировки/идентификации.

В компании Yile Machinery каждая поставка венцового механизма включает в себя полное досье качества: сертификаты материалов, записи о термообработке, отчеты о механических испытаниях, отчет о проверке размеров и отчеты о неразрушающем контроле (UT + MT). Эта документация предоставляется в стандартной комплектации, а не за дополнительную плату.

8 критериев оценки производителя венцового механизма

Используйте этот контрольный список при сравнении поставщиков:

1. Возможности производственного оборудования

Есть ли у производителя зубофрезерные станки с ЧПУ, достаточно большие для вашего диаметра шестерни? Токарно-карусельные станки вертикального типа (ВТЛ) для обработки деталей большого диаметра? Попросите списки оборудования со спецификациями.

2. Опыт работы с вашим приложением

Изготовил ли производитель венцовые шестерни для вашего конкретного типа оборудования (цементная печь, шаровая мельница, сахарный завод)? Yile Machinery обслуживает клиентов в горнодобывающей, цементной, сахарной и сталелитейной промышленности — запросите рекомендации или тематические исследования аналогичных проектов.

3. Прослеживаемость материалов

Может ли производитель обеспечить полную отслеживаемость материала от плавки сырой стали до готового изделия? Это важно для обеспечения качества и гарантийных претензий.

4. Внутренняя термическая обработка

Термическая обработка должна проводиться на предприятии с использованием калиброванных печей и документированных записей температуры и времени. Передача термической обработки на аутсорсинг приводит к рискам контроля качества.

5. Комплексные возможности неразрушающего контроля

UT, MT и PT должны выполняться на месте сертифицированными инспекторами. Сторонний неразрушающий контроль приемлем, но увеличивает время и стоимость выполнения работ.

6. Возможность обратного проектирования

Для замены шестерен без оригинальных чертежей производитель должен иметь возможность измерить изношенные шестерни и создать точные производственные чертежи.

7. Сегментированная экспертиза дизайна

Большие венцовые передачи должны изготавливаться сегментами для транспортировки и монтажа. Проектирование сегментных соединений и выравнивание зубов по всем суставам требуют специальных знаний. Тот же подход к точному инжинирингу применяется во всей линейке наших зубчатых венцов для тяжелых условий эксплуатации для печей, мельниц и сушилок..

8. Подтвержденный отчет о доставке

Своевременная доставка имеет решающее значение для плановых остановок на техническое обслуживание. Запросите рекомендации и сверьте сроки выполнения с вашим графиком технического обслуживания.

Почему мировые цементные и горнодобывающие компании закупают венцовые шестерни из Китая

За последние два десятилетия китайские производители вложили значительные средства в крупнопроизводительные станки с ЧПУ, современное литейное оборудование и системы управления качеством. Сегодня ведущие китайские производители производят венцовые шестерни, которые соответствуют международным стандартам или превосходят их, по значительно более низким ценам, чем европейские или североамериканские альтернативы.

Клиенты Yile Machinery из горнодобывающей и цементной промышленности постоянно сообщают об экономии затрат на 30–60 % по сравнению с аналогами европейского производства без ущерба для качества документации и надежности поставок.

Основные преимущества поставок из Китая:

• Экономия затрат 30–60 % по сравнению с европейскими производителями при аналогичном качестве.

• Возможности большого диаметра — китайские производители обычно производят шестерни диаметром до 16 000 мм.

• Более быстрое время выполнения стандартных материалов (широко доступен запас ZG42CrMo)

• Полная документация — производители, сертифицированные по стандарту ISO 9001, предоставляют полные досье по качеству.

На что обратить внимание:

• Производители, не имеющие собственных возможностей неразрушающего контроля

• Поставщики, которые не могут обеспечить отслеживание материалов

• Необычно низкие цены, которые предполагают сокращение затрат на материалы или процессы.

• Никакой инженерной поддержки для проверки чертежей или обратного проектирования.

Компания Yile Machinery расположена в Лояне, историческом центре тяжелой промышленности Китая. Имея более чем 25-летний производственный опыт и клиентов на шести континентах, мы сочетаем китайскую эффективность производства со строгими стандартами качества, требуемыми глобальными горнодобывающими и цементными предприятиями.

Сроки изготовления поясного механизма: чего ожидать

Время выполнения заказа является решающим фактором, особенно при планировании плановых остановов на техническое обслуживание или реагировании на непредвиденные сбои.

Совет по планированию: заказывайте замену венцевых шестерен во время предыдущего цикла технического обслуживания, а не в случае выхода из строя текущей шестерни. Срок выполнения заказа 12 недель означает остановку производства на 3 месяца, если вы будете ждать отказа. Свяжитесь с Yile Machinery заранее , чтобы обсудить запланированный график технического обслуживания — мы можем помочь вам спланировать его заранее.

Часто задаваемые вопросы (FAQ)

В1: Можете ли вы изготовить зубчатый венец без оригинальных чертежей?

Да. Yile Machinery предоставляет полный комплекс услуг по обратному инжинирингу. Для изготовления производственных чертежей нам требуются изношенные шестерни (или точные измерения). Наша команда инженеров рассмотрит чертежи вместе с вами перед началом производства.

В2: Каков минимальный объем заказа (MOQ) для нестандартных зубчатых венцов?

Минимальный заказ-1 шт. Зубчатые венцы изготавливаются по индивидуальному заказу по вашим размерам. Мы не требуем минимального количества заказа.

В3: С какими марками стали вы работаете?

Мы работаем со всеми стандартными материалами зубчатых венцов, включая ZG42CrMo, ZG35CrNiMo, ZG310-570, 42CrMo4, 34CrNiMo6 и эквивалентами стандартов ASTM, DIN и BS. Мы также можем работать с марками, указанными заказчиком. Все материалы обрабатываются на нашем собственном предприятии по производству стального литья и поковок с полной отслеживаемостью.

В4: Предоставляете ли вы гарантию на зубчатые венцы?

Да. Мы предоставляем 12-месячную гарантию на производственные дефекты с даты установки (или 18 месяцев с момента отгрузки, в зависимости от того, что наступит раньше), подкрепленную полной документацией о качестве.

В5: Какие документы о качестве включены в каждую поставку?

Каждая поставка включает в себя: сертификаты завода по производству материала, записи о термообработке, отчеты о механических испытаниях (растяжение, твердость, удар), отчет о проверке размеров, отчеты о проверке UT и MT, а также упаковочный лист с указанием веса/размеров.

В6: Можете ли вы изготовить сегментированные венцовые шестерни для установки на месте?

Да. Мы специализируемся на разработке сегментных венцевых шестерен (2, 4 и более сегментов). Соединения сегментов обработаны с высокой точностью для точного выравнивания зубьев во время сборки на месте. Мы можем предоставить рекомендации по установке и техническую поддержку. Ознакомьтесь с нашим ассортиментом зубчатых венцов для получения более подробной информации о доступных конфигурациях.

В7: Какова ваша максимальная производственная мощность?

Мы можем изготовить венцовые шестерни с до 16 000 мм и внешним диаметром весом Наши вертикальные токарные станки с ЧПУ и зубофрезерные станки являются одними из крупнейших на промышленной базе Лояна. до 120 тонн .

В8: Как мне получить предложение?

Отправьте нам свои чертежи (в формате PDF или DWG), необходимую марку материала, количество и сроки доставки. Мы ответим подробным предложением в течение 48 часов . Если у вас нет чертежей, свяжитесь с нами, чтобы обсудить варианты обратного проектирования..

Получите бесплатное предложение на зубчатое колесо от Yile Machinery

Yile Machinery поставляла нестандартные венцовые шестерни на цементные заводы, горнодобывающие предприятия, сахарные заводы и предприятия по производству электроэнергии в Азии, Африке, Европе и Америке. Наша команда инженеров говорит на вашем языке — технически и буквально.

Что нам нужно от вас для предоставления предложения:

• Чертежи шестерен или измерения изношенных шестерен.

• Требуемая марка материала (или сведения о применении по нашей рекомендации)

• Требуемое количество

• Требуемая дата доставки

Напишите нам: jasmine@yileindustry.com

Отправьте запрос предложения онлайн: www.yilemachinery.com/contactus.html.

Наша инженерная команда отвечает на все технические запросы в течение 24 часов. Если вам требуется срочное сообщение, в теме письма укажите «СРОЧНО».
