Как выбрать правильный материал для венцовых шестерен вращающихся печей и шаровых мельниц

Выбор подходящего материала для зубчатого колеса является одним из наиболее важных решений при проектировании, техническом обслуживании и замене вращающихся печей и шаровых мельниц. Зубчатый венец работает в условиях постоянной большой нагрузки, низкой скорости вращения, повторяющихся напряжений в зацеплении и часто в суровых условиях эксплуатации, таких как пыль, жара, ударная нагрузка и несовершенное выравнивание. Если материал выбран неправильно, шестерня может страдать от чрезмерного износа, растрескивания зубьев, точечной коррозии, деформации или сокращения срока службы.

Для больших открытых зубчатых передач, используемых на цементных заводах, горнодобывающих предприятиях и линиях по переработке полезных ископаемых, выбор материала влияет гораздо больше, чем просто прочность. Это также влияет:

• качество литья

• реакция на термообработку

• стабильность обработки

• износостойкость

• прочность

• расходы

• возможность доставки

• долгосрочная надежность в эксплуатации

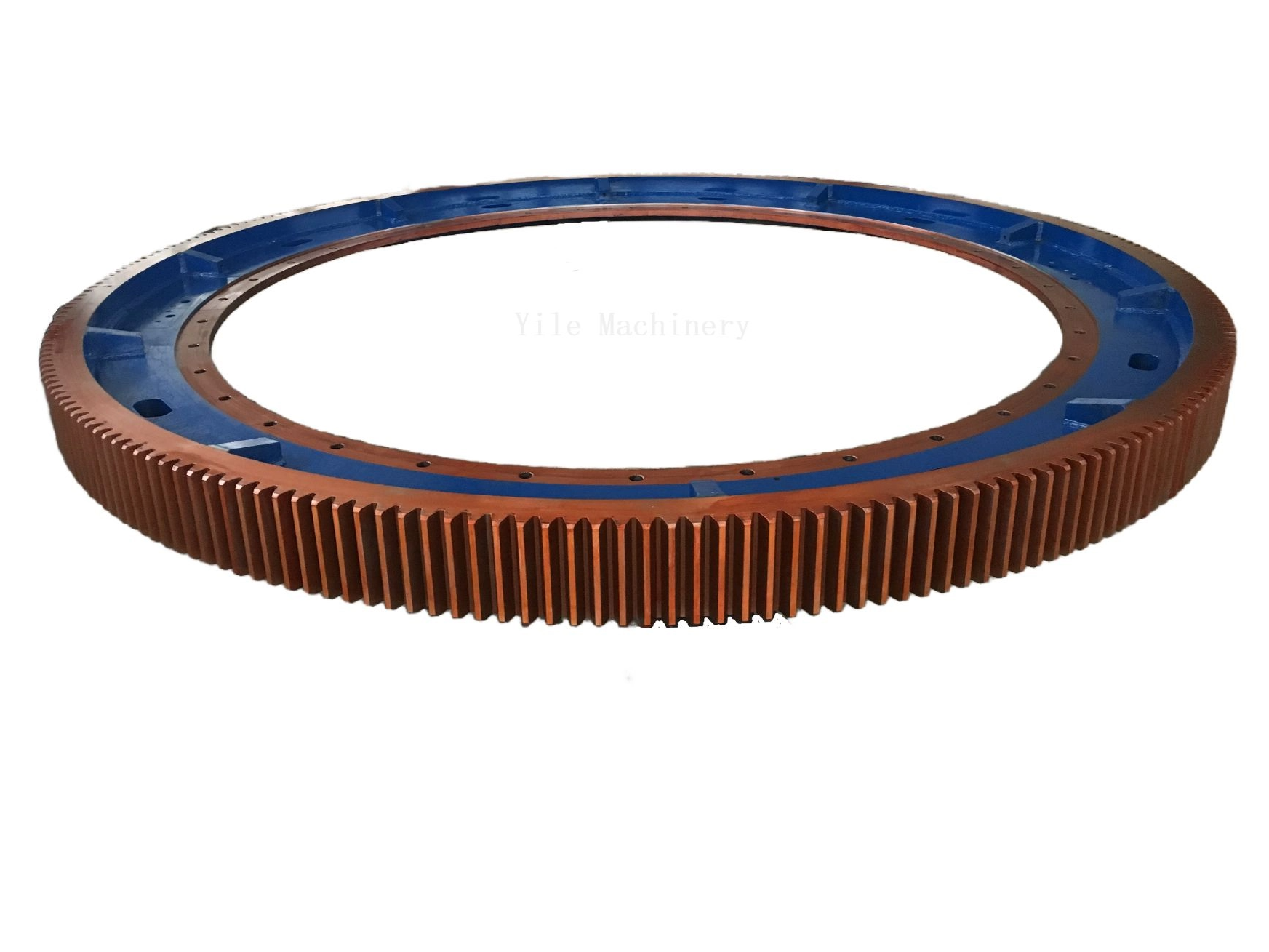

Компания Yile Machinery производит специальные зубчатые колеса для вращающихся печей, шаровых мельниц, мельниц ПСИ и промышленных сушилок. Согласно странице вашего продукта, эти шестерни могут поставляться с внешним диаметром до 12 метров , с диапазоном модулей от M8 до M55 , а также в двухполовинном или многосегментном исполнении . Распространенные материалы включают ZG45 и ZG42CrMo со снятием напряжений, ультразвуковым тестированием и проверкой размеров перед отправкой.

В этой статье объясняется, как покупатели и инженеры могут выбрать правильный материал венцового зубчатого колеса в соответствии с требованиями применения.

Почему выбор материала имеет значение для зубчатых венцов

Зубчатый венец — это не маленькая закрытая передаточная передача, работающая в чистых, контролируемых условиях. Обычно это большая открытая шестерня, установленная на корпусе печи или корпусе мельницы и передающая крутящий момент через сопряженную шестерню в тяжелых условиях эксплуатации.

По сравнению с шестернями меньшего размера, венцовые шестерни представляют собой особые проблемы с материалами, поскольку они должны сочетать в себе:

• достаточная прочность зуба

• хорошая износостойкость

• жесткость кузова

• устойчивость к распространению трещин

• надежность заливки на больших участках

• стабильная производительность обработки

• надежная работа в течение длительных рабочих циклов

Во многих случаях корпус шестерни очень велик и должен быть изготовлен в виде литого стального кольца или сегментной конструкции. Это значит, что выбранный материал должен не только отвечать требованиям эксплуатации, но и подходить для:

• масштабное литье

• снятие стресса

• обработка больших профилей зубьев

• транспортировка и монтаж

• долговременная стабильность размеров

Вот почему выбор материала для зубчатых венцов обычно основан как на механических характеристиках , так и на практичности производства..

Распространенные материалы, используемые для изготовления венцовых шестерен вращающихся печей и шаровых мельниц

В тяжелой промышленности венцовые шестерни обычно изготавливаются из литой стали, а не из кованой стали из-за их большого диаметра и требований к сегментной конструкции.

К наиболее распространенным вариантам материалов относятся:

• ЗГ45

• ZG42CrMo

• другие литые легированные стали по требованию заказчика

• эквивалентные марки согласно DIN, JIS, AGMA или чертежу заказчика

На вашем веб-сайте ZG45 и ZG42CrMo уже указаны как распространенные материалы для зубчатых колес. Эти два класса являются хорошими примерами, поскольку они представляют два разных уровня производительности и стоимости.

Проще говоря:

• ZG45 часто выбирают для эксплуатации в тяжелых условиях, где необходимы хорошая прочность и экономическая ценность.

• ZG42CrMo часто выбирается там, где требуется более высокая прочность, ударная вязкость и более жесткие условия эксплуатации.

Выбор между ними зависит от реальных условий работы печи или мельницы.

1. ZG45: распространенный и экономичный выбор для больших венцов.

ZG45 — это широко используемая марка литой углеродистой стали для изготовления компонентов тяжелой промышленности. Его часто выбирают для венцовых передач, где применение требует:

• надежная базовая прочность

• хорошая литейность

• практичная производительность обработки

• разумный контроль затрат

• стабильное использование в нормальных тяжелых условиях эксплуатации

Преимущества ЗГ45

• подходит для больших литых секций

• как правило, проще и экономичнее для крупного производства зубчатых колес

• достаточная прочность для многих применений в печах и мельницах

• широко распространен для обслуживания больших открытых передач

• хороший баланс между стоимостью и производительностью

Типичные случаи использования

ZG45 часто используется для:

• зубчатые колеса вращающейся печи

• венцовые шестерни шаровой мельницы

• промышленные сушилки

• большие сегментные зубчатые венцы в тяжелой промышленности для стандартных условий эксплуатации

Для покупателей, которым нужна экономичная замена механизма с проверенными промышленными характеристиками, ZG45 часто является практичным вариантом.

Однако, если оборудование подвергается более сильным ударным нагрузкам, более высокой плотности крутящего момента или более строгим требованиям к сроку службы, может быть предпочтительнее литая легированная сталь с более высокими эксплуатационными характеристиками.

2. ZG42CrMo: более высокая прочность и ударная вязкость для более требовательного обслуживания.

ZG42CrMo — это литая легированная сталь, содержащая хром и молибден, обычно используемая, когда требуются более высокие механические характеристики.

По сравнению со стандартной литой углеродистой сталью ZG42CrMo может предложить:

• более высокая прочность

• лучшая прочность

• улучшенная прокаливаемость

• лучшая устойчивость к распространению трещин в сложных условиях

• лучшая пригодность для эксплуатации в тяжелых условиях

Преимущества ZG42CrMo

• больше подходит для применений с высокими нагрузками и высокими нагрузками

• часто предпочтительнее там, где ударная нагрузка значительна

• лучший потенциал механических свойств после правильной термообработки

• хороший вариант, когда ожидается более длительный срок службы в сложных условиях

Типичные случаи использования

ZG42CrMo часто выбирают для:

• зубчатые венцы цементной печи для высоких нагрузок

• кольцевые шестерни большой шаровой мельницы и мельницы ПСИ

• открытые передачи для тяжелых условий эксплуатации в тяжелых условиях работы

• проекты, где требуется модернизация материалов после предыдущего отказа

Если у клиента возникло растрескивание корня зуба, ненормальный износ или повторные проблемы с обслуживанием при использовании материала более низкого качества, после технической проверки можно рассмотреть возможность перехода на ZG42CrMo.

3. Как нагрузка и условия работы влияют на выбор материала

Выбор материала всегда следует начинать с реальных условий эксплуатации.

Важные факторы включают в себя:

• передаваемый крутящий момент

• размер мельницы или печи

• скорость вращения

• ударная нагрузка

• частота запуска

• состояние смазки

• качество выравнивания

• окружающая пыль и температура

• ожидаемый срок службы

• уровень обслуживания на объекте

Выбирайте более экономичный сорт, например ZG45, если:

• оборудование работает в стабильных условиях

• колебания нагрузки умеренные

• смазка поддерживается должным образом

• покупатель хочет практичного баланса между стоимостью и сроком службы

• исторические показатели обслуживания были приемлемыми

Рассмотрите ZG42CrMo или вариант из более высокого сплава, если:

• оборудование работает при серьёзных нагрузках

• ударная нагрузка или периодическая перегрузка являются обычным явлением

• предыдущие повреждения шестерни предполагают недостаточную прочность или прочность

• более высокая надежность требуется для критически важных производственных линий

• стоимость остановки высока, и более длительный срок службы является приоритетом

Например, на большой вращающейся печи цементного завода, где незапланированный останов обходится чрезвычайно дорого, литая сталь из более прочного и прочного сплава может обеспечить большую долгосрочную ценность, чем материал с более низкой начальной стоимостью.

4. Выбор материала также должен соответствовать размеру шестерни.

Чем больше венцовая шестерня, тем важнее становится технологичность материала.

Для передач большого диаметра, толстого сечения и сегментной структуры материал должен быть пригоден для:

• крупное производство литых заготовок

• термообработка массивных сечений

• снятие стресса после кастинга

• стабильная черновая и чистовая обработка

• контроль размеров при нарезании зубьев

• транспортно-монтажные работы

Это одна из причин, по которой так важны марки литой стали, подобные тем, которые используются на вашей странице Материал может выглядеть прочным на бумаге, но если его трудно надежно отливать или обрабатывать очень большие секции, это может быть не лучшим выбором в реальной жизни. с венцовыми шестернями .

Для коронных шестерен увеличенного размера инженерная практичность имеет такое же значение, как и номинальные механические свойства.

5. Рекомендации по термообработке материалов зубчатых венцов.

Выбор материала не может быть отделен от термической обработки. Даже правильная марка стали должна быть правильно обработана для достижения желаемых характеристик.

Общие термические процессы, используемые при производстве зубчатых венцов, могут включать:

• нормализация

• закалка и отпуск, если применимо

• снятие стресса

• контролируемое охлаждение

• проверка твердости

Для больших литых стальных зубчатых венцов , снятие напряжений особенно важно, потому что:

• снижает внутреннее остаточное напряжение

• улучшает стабильность размеров во время механической обработки

• это снижает риск искажения

• это помогает снизить риск возникновения проблем с обслуживанием, связанных со стрессом

Это уже отражено на странице вашего продукта, где упоминается, что каждая венцовая шестерня подвергается снятию напряжений перед отправкой.

Оценивая варианты материалов, покупатели должны не только спрашивать: «Какая марка стали прочнее?», но и спрашивать:

• как материал будет подвергаться термической обработке

• как будет контролироваться твердость

• как будет уменьшено остаточное напряжение

• как будет обеспечена стабильность размеров после механической обработки

6. Износостойкость против прочности: почему важен баланс

Зубчатому венцу не просто нужна твердость. Требуется правильный баланс:

• износостойкость

• прочность корня зуба

• ударопрочность

• прочность тела

• обрабатываемость

Если материал выбран только по твердости без достаточной прочности, шестерня может стать более уязвимой к растрескиванию при ударе или перекосе. С другой стороны, если материал слишком мягкий, износ зубьев может ускориться, а люфт со временем может увеличиться.

Вот почему при выборе материала следует учитывать:

• эксплуатационная нагрузка

• качество смазки

• материал шестерни

• согласование твердости шестерни и шестерни

• условие выравнивания

• практика технического обслуживания

Во многих системах открытых зубчатых передач срок службы зависит не только от материала самого венцового колеса, но и от того, насколько хорошо шестерня соответствует сопряженной шестерне. Если вы поставляете комплексные приводные решения с соответствующими шестернями, как предложено на странице «Кольцевые шестерни» , это может помочь повысить общую надежность зацепления.

Для клиентов, которые также ищут шестерни, может быть полезно просмотреть категорию «Цезарные шестерни и шестерни» вместе со страницей с венцовыми шестернями.

7. Новое оборудование или проекты замены

Материал подходящей венцовой шестерни может различаться в зависимости от того, предназначена ли шестерня:

• новый OEM-проект

• замена существующего оборудования

• обновление после предыдущей неудачи

• аварийный ремонт, остановка

Для новых проектов

Выбор материала обычно основывается на:

• оригинальная спецификация дизайна

• расчет нагрузки

• целевой срок службы

• бюджет и план закупок

• соответствующий материал шестерни и термическая обработка

Для проектов замены

При выборе материала также следует учитывать:

• оригинальный материал шестерни

• фактический режим отказа

• условие выравнивания на месте

• состояние износа шестерни

• хочет ли клиент аналогичную замену или обновление

Если предыдущая шестерня вышла из строя из-за износа, точечной коррозии, растрескивания или деформации, простое копирование исходной марки не всегда может быть лучшим решением. Техническая проверка должна определить, следует ли модернизировать материал.

Это особенно важно для старого цементного и горнодобывающего оборудования, история обслуживания которого может быть непостоянной.

8. Выбор материала для венцов вращающейся печи

Зубчатые венцы вращающихся печей часто работают при:

• непрерывное вращение

• высокий крутящий момент

• тепловое воздействие от корпуса печи

• пыльные условия

• длительные производственные циклы

• высокая стоимость остановки

Поскольку остановка цементной печи может стоить чрезвычайно дорого, покупатели часто отдают приоритет:

• надежность

• трещиностойкость

• длительный срок службы

• предсказуемый характер износа

• стабильная работа с ответной шестерней

Для этого типа приложения:

• ZG45 может подойти для стандартных условий эксплуатации и для экономичной замены.

• ZG42CrMo может быть более подходящим, когда серьезность нагрузки, требования к надежности или предыдущий опыт отказов оправдывают модернизацию легированной стали.

Если применение критично и условия эксплуатации суровы, часто стоит серьезно задуматься о более прочной литой легированной стали.

9. Выбор материала для венцовых шестерен шаровых мельниц и мельниц ПСИ.

Шаровые мельницы и мельницы ПСИ могут создавать сложные условия эксплуатации из-за:

• вращение тяжелых масс

• повторяющиеся циклы нагрузки

• влияние мелющих тел и изменений загрузки руды

• продолжительное время работы

• переменные условия процесса

Эти условия могут предъявлять повышенные требования к:

• прочность корня зуба

• износостойкость

• устойчивость к усталостным повреждениям

• целостность отливки в больших секциях

Во многих случаях ZG45 по-прежнему можно успешно использовать для стандартного обслуживания мельниц. Но для более крупных заводов, предприятий с высокой производительностью или операций с тяжелыми нагрузками литая сталь ZG42CrMo или другие легированные стали могут обеспечить лучшие характеристики.

Ключевым моментом является оценка реальных рабочих данных, а не выбор материала только по привычке.

10. Что покупатели должны спросить у поставщика венцов о материале

Перед заказом покупатели должны задать поставщику следующие вопросы:

• Какую марку материала вы рекомендуете и почему?

• Подходит ли эта марка для литья большого сечения?

• Какая термообработка будет применена?

• Какой диапазон твердости вы можете предоставить?

• Как будет контролироваться остаточное напряжение?

• Какие отчеты о проверках могут быть предоставлены?

• Возможна ли ультразвуковая диагностика?

• Редуктор поставляется цельным или сегментированным?

• Соответствует ли материал конструкции ответной шестерни?

• Изготавли ли вы раньше подобные шестерни для печей или мельниц?

Хороший поставщик должен быть в состоянии объяснить не только название марки стали, но и логику рекомендаций.

Здесь специализированный производитель зубчатых венцов имеет явное преимущество перед поставщиком, который предлагает только общую обработку.

11. Материал сам по себе не определяет срок службы.

Хотя выбор материала имеет решающее значение, характеристики венцового зубчатого колеса также зависят от:

• точность профиля зуба

• качество обработки

• выравнивание шестерен

• качество установки

• состояние смазки

• соответствие шестерни

• оперативное обслуживание

Даже отличный материал может рано выйти из строя, если:

• контакт плохой

• смазки недостаточно

• выравнивание фундамента неправильное

• шестерня не соответствует

• установка вносит чрезмерное биение

Вот почему покупатели должны оценивать весь процесс производства и применения, а не только сертификат материала.

Для проектов, включающих полную систему зацепления, часто бывает полезно рассматривать категории продуктов «Кирпичные шестерни» и «Цепчатые шестерни и шестерни» вместе.

12. Практический подход к выбору

Для большинства покупателей лучший подход — не спрашивать: «Какой материал вообще лучше?», а:

Какой материал лучше всего подходит для этого венцового механизма в данном случае применения и в данных условиях работы?

Практический процесс отбора обычно состоит из следующих шагов:

1. определить область применения и рабочую нагрузку

2. просмотреть размер шестерни и конструкцию конструкции

3. подтвердить, ожидается ли эксплуатация в стандартных или тяжелых условиях

4. сравнить стоимость и ожидаемый срок службы

5. оценить первоначальную историю отказов при замене существующего механизма

6. подтвердить план термообработки и контроля

7. сопоставьте материал шестерни с состоянием шестерни и смазки

Этот процесс приводит к более достоверному результату, чем выбор материала только по привычке или цене.

Заключение

Выбор подходящего материала для венцовой шестерни вращающейся печи или шаровой мельницы требует баланса между прочностью, ударной вязкостью, износостойкостью, возможностью литья, реакцией на термообработку, размером и условиями эксплуатации..

Во многих сферах тяжелой промышленности:

• ZG45 — практичный и экономичный вариант для больших зубчатых колес, работающих в обычных тяжелых условиях.

• ZG42CrMo часто является лучшим выбором, когда требуется более высокая прочность, лучшая ударная вязкость и повышенная надежность в более сложных условиях эксплуатации.

В Yile Machinery мы производим нестандартные венцовые шестерни для печей, мельниц и сушилок, в том числе сегментированные конструкции большого диаметра, изготовленные по чертежам или стандартам заказчика. Мы также поставляем соответствующие цилиндрические шестерни и шестерни для комплексных решений по трансмиссии для тяжелых условий эксплуатации.

Если вы выбираете материал для нового проекта венцового зубчатого колеса или оцениваете замену после отказа в эксплуатации, отправьте нам свой чертеж, размер зубчатого колеса, условия эксплуатации и сведения о применении для технической проверки.

Часто задаваемые вопросы

1. Из какого материала чаще всего изготавливают венцовые шестерни?

Литая сталь является наиболее распространенной категорией материала для больших венцевых шестерен, поскольку она подходит для конструкций кольцевых шестерен увеличенного размера и сегментных конструкций. Распространенные марки включают ZG45 и ZG42CrMo.

2. Является ли ZG42CrMo лучше, чем ZG45, для всех венцов?

Не всегда. ZG42CrMo обычно обеспечивает более высокую прочность и ударную вязкость, но ZG45 может быть более экономичным и полностью пригодным для многих стандартных применений в тяжелых условиях. Правильный выбор зависит от условий работы.

3. Почему венцовые шестерни обычно делают литыми, а не коваными?

Потому что венцовые шестерни часто имеют очень большой диаметр и могут потребовать разъемной или сегментной конструкции. Для этого типа деталей литье обычно более практично и экономично.

4. Всегда ли более высокая твердость означает лучшую венцовую шестерню?

Нет. Зубчатый венец требует баланса между износостойкостью и прочностью. Чрезмерная твердость без достаточной прочности может увеличить риск растрескивания в некоторых условиях эксплуатации.

5. Может ли компания Yile Machinery поставлять как венцовые шестерни, так и соответствующие шестерни?

Да. В зависимости от вашего ассортимента продукции вы поставляете венцовые шестерни , а также соответствующие прямозубые шестерни и шестерни для трансмиссионных систем, работающих в тяжелых условиях.

Нужна помощь в выборе подходящего материала для зубчатого венца?

Отправьте свой чертеж, размеры, модуль, сведения о применении и условия обслуживания в Yile Machinery для технического рассмотрения и расчета стоимости.
