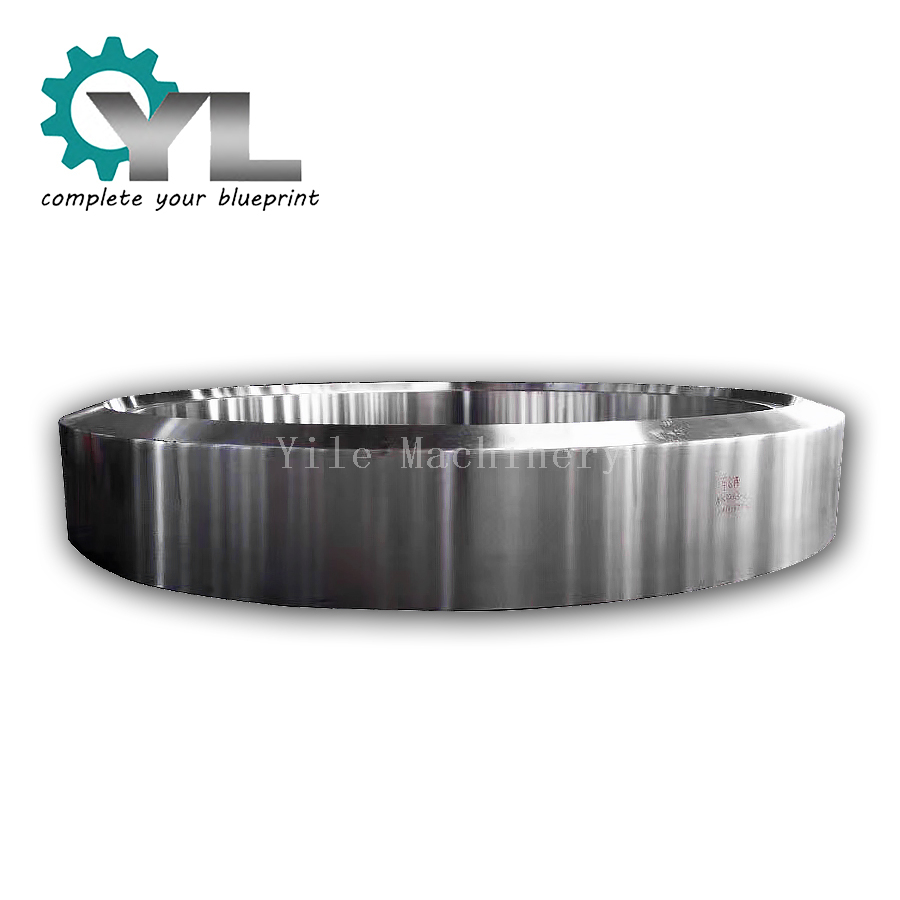

Шина вращающейся печи (опорное кольцо) и опорный ролик: контактное напряжение, миграция шины, выравнивание и руководство по режимам отказа

На цементном или известковом заводе вращающаяся печь является самым капиталоемким вращающимся оборудованием на объекте. Цементная печь диаметром 5 метров и длиной 80 метров весит 800–1200 тонн, непрерывно вращается со скоростью 1–4 об/мин и работает при внутренней температуре, превышающей 1450°C. Механическая система, поддерживающая эту вращающуюся массу, — шины (опорные кольца) и их опорные ролики — обманчиво проста на вид, но чрезвычайно сложна в технике. Шина печи представляет собой массивное кованое стальное кольцо, обычно поперечным сечением 200–400 мм, которое свободно сидит на корпусе печи и катится на двух опорных роликах на каждой опорной станции. Контакт между шиной и катком представляет собой узкую линию Герца, несущую нагрузку 1000–4000 кН на пару роликов, что создает контактное давление, приближающееся к 400 МПа на поверхности контакта.

Если эта система правильно спроектирована и обслуживается — правильный зазор между шиной и корпусом, правильный перекос роликов, правильное распределение нагрузки — шина печи может прослужить 15–25 лет. В противном случае последствия каскадные: миграция шин ускоряется, овальность оболочки увеличивается, огнеупорный кирпич трескается и падает, на оболочке появляются горячие точки, и в конечном итоге печь приходится останавливать для экстренной замены огнеупора стоимостью

400 000 за инцидент. В этом руководстве представлена ​​полная инженерная основа для выбора, спецификации и обслуживания шин вращающейся печи и опорных роликов — от расчета контактного напряжения по Герцу до измерения миграции шин и методологии выравнивания горячей печи NKM.

Часть 1: Анатомия системы шин печи и опорных роликов

1.1 Шина печи (кольцо для верховой езды)

Шина печи представляет собой непрерывное кованое стальное кольцо, охватывающее корпус печи на каждой опорной станции. Он не приварен к корпусу — он сидит на корпусе с заданным радиальным зазором («зазором в шине»), который позволяет корпусу термически расширяться, не ограничиваясь шиной. Шина удерживается на каркасе в осевом направлении с помощью наполнителей и удерживающих пластин, приваренных к каркасу, которые предотвращают скольжение шины в осевом направлении, но при этом допускают радиальное тепловое расширение.

В процессе эксплуатации шина печи подвергается трем категориям механических напряжений:

1. Напряжение из-за разницы температур: внешняя поверхность шины становится холоднее, чем внутренняя поверхность (которая контактирует с горячей оболочкой печи). Этот температурный градиент создает термическое напряжение по всему поперечному сечению шины — внутренняя поверхность находится в сжатии, внешняя поверхность — в растяжении.

2. Изгибающее напряжение: при вращении печи каждая секция шины поочередно проходит через опорные ролики (с опорой) и между роликами (без опоры). Это создает циклический изгибающий момент в кольце шины — шина слегка прогибается при каждом обороте, создавая усталостную нагрузку в материале шины.

3. Контактное напряжение (давление Герца): Концентрированный линейный контакт между внешней поверхностью шины и поверхностью опорного ролика создает очень высокое сжимающее напряжение в зоне контакта — контактное давление Герца.

1.2 Опорный ролик (опорный ролик)

Каждая опорная станция печи имеет два опорных ролика, по одному с каждой стороны от осевой линии печи, расположенных симметрично под углом 30–45° к вертикали. Опорные ролики несут на своем месте весь вес корпуса печи, огнеупорной футеровки и шихты материала — обычно 1500–5000 кН на пару роликов для больших цементных печей.

Опорные ролики изготавливаются из кованой или литой легированной стали, подвергнутой термообработке до твердости поверхности 300–380 HB. Поверхность ролика должна быть более твердой, чем поверхность шины, чтобы обеспечить преимущественный износ ролика (заменить который проще и дешевле, чем шину). Типичные характеристики материала:

Вал опорных роликов установлен на самоцентрирующихся сферических роликоподшипниках, которые компенсируют небольшое смещение, возникающее при работе печи. Подшипники размещены в корпусах опорных блоков, которые позволяют наклонять ролик (слегка поворачивать его вокруг вертикальной оси) для контроля осевого перемещения печи.

1.3 Упорный ролик

Упорный ролик (или удерживающий ролик) контролирует осевое положение всей печи. Он контактирует с боковой поверхностью шины и предотвращает скольжение печи вниз по ее наклонной оси (печи наклонены на 2–5% для облегчения потока материала от загрузочного конца к разгрузочному). На упорный ролик приходится вся осевая составляющая веса печи:

Где:

= общая масса печи, включая огнеупор и загрузку материала (кг)

= 9,81 м/с²

= угол наклона печи (градусы)

Для печи массой 1000 тонн, наклоненной под углом 3°:

Упорный роликоподшипник должен быть рассчитан на эту полную осевую нагрузку плюс динамический коэффициент 1,5–2,0 для изменения направления тяги при изменении направления вращения печи.

Часть 2. Контактное напряжение по Герцу — определяющий расчетный параметр

2.1 Уравнение контактного давления Герца

Контакт между шиной печи и опорным роликом представляет собой классический контакт по линии Герца между двумя параллельными цилиндрами. Максимальное контактное давление (давление Герца) на линии контакта составляет:

Где ширина полуконтакта

является:

И поэтому:

Где:

= контактная сила на ролик (Н)

= длина контакта (торцевая ширина ролика, мм)

= радиус шины (мм)

= радиус опорного ролика (мм)

= модули упругости шины и катка (обычно оба 206 000 МПа для стали)

= коэффициенты Пуассона (обычно оба 0,3 для стали)

Для контакта сталь-сталь (

,

):

2.2 Допустимые пределы давления в герцах

Стандартные расчетные пределы контактного давления по Герцу в системах вращающихся печей с роликами составляют:

Исследования с использованием метода конечных элементов при контакте шины цементной печи с роликами подтвердили, что максимальное давление Герца, равное 363,7 МПа, типично для хорошо спроектированных систем — приближаясь, но не превышая допустимый предел в 400–428 МПа. Превышение допустимого давления Герца приводит к поверхностной усталости, растрескиванию и прогрессирующему ухудшению контактной поверхности.

2.3 Рабочий пример: расчет давления по Герцу

Данный:

• Диаметр печи: 4,8 м → Внешний радиус шины



  = 2600 мм (шина увеличивает радиус корпуса примерно на 200 мм)

• Диаметр опорного ролика: 1200 мм → Радиус ролика



  = 600 мм

• Ширина поверхности ролика:



  = 900 мм

• Нагрузка на ролик:



  = 2500 кН = 2500000 Н

• Сталь:



  = 206 000 МПа,



  = 0,3

Этот результат превышает допустимый предел в 400–428 МПа, что указывает на то, что необходимо либо увеличить диаметр ролика, либо увеличить ширину поверхности ролика, либо уменьшить нагрузку на ролик путем регулировки выравнивания оси печи для более равномерного перераспределения нагрузки по опорным станциям.

Часть 3. Зазор между шиной и корпусом — наиболее важный размерный параметр

3.1 Почему разрешение имеет значение

Шина установлена ​​на корпусе печи с заданным радиальным зазором. Этот зазор выполняет две важные функции:

1. Припуск на тепловое расширение: корпус печи в зоне контакта шины нагревается до 250–350°С. Оболочка должна иметь возможность свободно расширяться в радиальном направлении, не будучи ограничена шиной — если шина зажимает оболочку, оболочка выгибается внутрь (состояние, называемое «удушение оболочки»), разрушая огнеупорную футеровку и потенциально растрескивая оболочку.

2. Контролируемое сползание (миграция). Относительное движение между шиной и корпусом (сползание или миграция) является прямым показателем зазора между шиной и корпусом. Измерение ползучести является основным полевым методом контроля зазора между шиной и корпусом без остановки работы.

3.2 Рекомендуемые значения зазора и ползучести

Эмпирическое правило отрасли для определения зазора между шинами в жарких условиях эксплуатации:

Для печи диаметром 4,8 м:

Соответствующая рекомендуемая ползучесть шины (скорость миграции) в жарких условиях:

Или выражается в виде суточной скорости (при 2 об/мин × 60 мин × 24 часа = 2880 об/день):

Критический порог: зазор между шиной и корпусом никогда не должен опускаться ниже 2 мм в жарких условиях (что эквивалентно ползучести примерно 6 мм/оборот). Ниже этого порога риск удушья снаряда становится критическим, особенно при сжигании альтернативных видов топлива, которые вызывают падение покрытия и быстрые температурные циклы.

3.3 Измерение миграции шин — полевой метод

Миграцию шины (осевое смещение шины относительно корпуса печи в единицу времени) измеряют методом окраски:

1. Отметьте контрольную точку на внешней поверхности шины краской.

2. Отметьте соответствующее положение на корпусе печи в том же месте по окружности.

3. Через 24 часа работы измерьте осевое смещение между двумя отметками.

4. Выразить в мм/день

Пороги уровня миграции:

Обратите внимание, что как чрезмерно высокие, так и чрезмерно низкие уровни миграции являются проблематичными. Почти нулевая миграция указывает на то, что шина плотно прилегает к корпусу, что может привести к защемлению корпуса. Очень высокая миграция указывает на чрезмерный зазор, приводящий к высокой овальности и огнеупорному повреждению.

3.4 Ползучесть против миграции: разъяснение терминологии

В полевой практике эти два термина часто путают:

• Ползучесть (по окружности): Относительное вращательное скольжение между внутренней поверхностью шины и внешней поверхностью корпуса печи. Выражается в мм/оборот или мм/секунду. Напрямую связан с радиальным зазором между корпусом шины:



• Миграция (осевая): чистое осевое смещение шины вдоль оси печи в единицу времени. Контролируется перекосом опорного ролика. Используется в качестве основного полевого индикатора состояния зазора между шиной и каркасом.

Часть 4. Овальность скорлупы и повреждение огнеупора

4.1 Механизм овальности

Когда зазор между шиной и корпусом слишком велик, корпус печи при вращении деформируется в овальное поперечное сечение. Механизм:

1. Оболочка поддерживается снизу (в точках контакта роликов), но не поддерживается сверху.

2. Под весом скорлупы она слегка сплющивается — вертикальный диаметр уменьшается, а горизонтальный увеличивается.

3. При вращении печи каждая точка окружности корпуса поочередно проходит через опорное (сжатое) и неопорное (натянутое) положения.

4. Эта циклическая деформация представляет собой овальность корпуса, выражаемую как разница между максимальным и минимальным диаметром корпуса на шиномонтажной станции.

Взаимосвязь между зазором между шиной и овальностью:

Where

– коэффициент, зависящий от диаметра корпуса и толщины стенок (обычно 1,5–3,0 для стандартных корпусов цементных печей). Зазор в 10 мм обеспечивает овальность примерно 15–30 мм.

4.2 Последствия чрезмерной овальности

Чрезмерная овальность скорлупы имеет три основных последствия:

1. Растрескивание и падение огнеупорного кирпича:

Огнеупорный кирпич укладывается по кругу. При деформации оболочки в овал кирпичи в сжатой зоне перенапряжены и растрескиваются; кирпичи в растянутой зоне теряют контакт с оболочкой и расшатываются. Незакрепленные кирпичи падают в загрузку печи, что приводит к нарушению технологического процесса и потенциальному повреждению последующего оборудования. Критический предел овальности для целостности кирпичной футеровки обычно составляет 0,5–1,0% от диаметра печи — для печи длиной 4,8 м это овальность 24–48 мм.

2. Горячие точки снарядов:

Когда огнеупорный кирпич падает, голая оболочка печи подвергается воздействию внутренней температуры 1450°C. Сталь корпуса (обычно Q345B или эквивалентная) начинает окисляться и размягчаться в течение нескольких минут. Горячие точки корпуса являются аварийной ситуацией в печи: печь необходимо немедленно остановить, чтобы предотвратить перфорацию корпуса.

3. Ускоренный износ шин и корпуса:

Высокая овальность заставляет шину раскачиваться на корпусе при вращении, создавая ударную нагрузку в точках контакта шины с каркасом. Это ускоряет износ как поверхности корпуса, так и внутреннего отверстия шины, постепенно увеличивая зазор и ухудшая овальность в цикле самоусиления.

Часть 5: Выравнивание горячей печи NKM — золотой стандарт

5.1 Почему важно выравнивание горячей печи

Выравнивание печи необходимо измерять, когда она работает при рабочей температуре, а не во время холодного останова. Причины фундаментальны:

• Корпус печи термически расширяется на 15–30 мм в диаметре и на 200–400 мм в длину при нагревании от температуры окружающей среды до рабочей температуры.

• Столбы фундамента по-разному оседают под воздействием термических и механических нагрузок во время эксплуатации.

• Реальное распределение нагрузки по станциям пристани можно измерить только в реальных условиях эксплуатации.

Исследование холодного выравнивания дает полезные исходные данные, но не может заменить измерения в горячей печи (NKM — метод горловины) для принятия корректирующих решений. Печи, выровненные только при измерениях в холодном состоянии, часто демонстрируют значительное смещение при измерении в горячем состоянии.

5.2 Процедура измерения НКМ

Измерения горячей печи NKM отражают геометрию печи, когда печь работает при полной технологической температуре:

А. Измерение прогиба оболочки:

Оптические или лазерные мишени размещаются на каждой позиции пирса. Координаты центра корпуса измеряются во время вращения печи, при этом показания снимаются минимум в 6 угловых положениях на опору. Допустимый прогиб корпуса на каждой опоре обычно составляет 1,5–3 мм в зависимости от диаметра печи и спецификации OEM.

B. Исследование высоты пирса:

Приборы прецизионного нивелирования определяют абсолютную высоту опоры относительно теоретической оси печи. Дифференциальная осадка между соседними опорами, превышающая 2 мм, требует немедленного инженерного анализа.

C. Анализ распределения нагрузки:

По данным прогиба оболочки рассчитывается нагрузка на каждую опорную станцию. Идеальное распределение нагрузки для трехопорной печи составляет примерно 33%/33%/33% . Отклонения более 15 % от равного распределения указывают на смещение оси, требующее коррекции положения ролика.

D. Проверка оси:

Измеренные координаты центра оболочки на каждой опоре сравниваются с теоретической осью печи (прямая линия, соединяющая осевые линии загрузочного и разгрузочного концов). Отклонения от теоретической оси указывают на осадку пирса или искажение оболочки, требующее коррекции.

5.3 Сравнение методов выравнивания

Рекомендуемая частота опросов NKM:

• Каждые 12–18 месяцев для печей, работающих в непрерывном режиме.

• Сразу после любой замены огнеупора, крупного отключения или необычной вибрации.

• Сразу после любого наблюдаемого изменения скорости миграции шин (увеличение > 50 % от исходного уровня)

Часть 6. Перекос опорных роликов — контроль осевого положения печи

6.1 Как перекос роликов контролирует миграцию печи

Перекос опорных роликов является основным инструментом контроля осевого положения печи. Когда опорный ролик перекошен (слегка повернут вокруг вертикальной оси относительно оси печи), контакт между роликом и шиной создает осевую составляющую силы, которая приводит печь в движение вверх или вниз вдоль ее наклонной оси.

Угол перекоса, необходимый для создания определенной осевой силы, равен:

Где:

= радиальная контактная сила на ролике (Н)

= угол наклона (градусы)

= коэффициент трения при контакте шины с роликом (обычно 0,15–0,25 для смазанной стали по стали)

На практике углы перекоса 0,5–2,0 мм на метр ширины роликов достаточны для контроля миграции печи. Чрезмерный перекос создает большие осевые силы, которые перегружают упорные роликоподшипники и вызывают ускоренный износ поверхности шины.

6.2 Настройка и проверка перекоса роликов

Критическое правило: перекос роликов должен устанавливаться как высокоточная инженерная задача с документированными измерениями, а не корректироваться только на ощупь или путем визуального наблюдения. Неправильный перекос является основной причиной перегрузки упорных подшипников, износа поверхности шин и повреждения опор во вращающихся печах.

6.3 Смазка роликов

Контактная поверхность шины с роликом требует смазки для:

• Уменьшите коэффициент трения при контакте, ограничивая тепло, выделяемое при контакте качения/скользящего контакта.

• Предотвратить адгезионный износ (истирание) контактной поверхности.

• Контролируйте скорость миграции — смазка влияет на эффективный коэффициент трения и, следовательно, на осевую силу, создаваемую перекосом роликов.

Методы смазки:

• Смазка графитового блока: графитовый блок прижимается к поверхности шины и образует на шине тонкую графитовую пленку. Графит переносится на контактную поверхность ролика. Простой, не требующий особого ухода, эффективный.

• Капельная масляная смазка: контролируемая капля минерального масла наносится на поверхность шины перед контактом с роликом. Обеспечивает более равномерную смазку, чем графитовые блоки, но требует системы подачи.

• Смазка консистентной смазкой (не рекомендуется при контакте шины с роликом): смазка слишком вязкая и имеет тенденцию скапливаться на кромках контакта, вызывая неравномерное распределение нагрузки. Зарезервировано только для подшипников роликовых валов.

Часть 7. Анализ режимов отказа шин и опорных роликов

7.1 Растрескивание и точечная коррозия на поверхности шины

Внешний вид: Круглые или эллиптические ямки на внешней поверхности шины, обычно диаметром 5–50 мм и глубиной 2–10 мм. Прогрессирующее растрескивание создает шероховатую, неровную контактную поверхность, которая вызывает вибрацию и ускоряет износ роликов.

Коренные причины:

• Давление Герца превышает допустимый предел: Контактное давление > 428 МПа приводит к тому, что напряжение сдвига под поверхностью превышает предел выносливости материала, вызывая образование подповерхностных трещин, которые распространяются на поверхность и вызывают откалывание материала. Наиболее распространенной причиной является несоосность, концентрирующая нагрузку на одной или двух станциях пирса.

• Дефекты материала: Подповерхностные включения или сегрегация в поковке шины действуют как места зарождения трещин при циклической контактной нагрузке.

• Термический удар: быстрые циклические изменения температуры (падение покрытия, изменения пламени) создают всплески термического напряжения, которые приводят к образованию трещин на поверхности.

Корректирующие действия:

• Выполните центровку горячей печи NKM для проверки и корректировки распределения нагрузки — уменьшите контактное давление до уровня ниже 400 МПа.

• Проверьте поверхность шины с помощью магнитопорошкового испытания (МТ) во время следующего останова, чтобы определить степень подповерхностного растрескивания.

• Если растрескивание ограничивается < 15 % площади поверхности шины, шину можно продолжать эксплуатировать с более частой проверкой; если > 15%, запланируйте замену шин при следующем капитальном ремонте.

7.2 Неуправляемая миграция шин

Внешний вид: Скорость миграции шин постепенно увеличивается в течение недель или месяцев, в конечном итоге превышая 120 мм/день. Шина может переместиться к концу зоны удержания, задев удерживающие пластины и вызвав ударное повреждение.

Коренные причины:

• Изношенные грелки/наполнители. Наполнители между шиной и каркасом со временем изнашиваются, увеличивая эффективный зазор между шиной и каркасом. По мере увеличения клиренса увеличивается ползучесть, и шина мигрирует более агрессивно.

• Неправильный перекос роликов: все ролики, перекошенные в одном направлении, приводят печь в движение непрерывно в одном направлении, а не вибрируя — шина перемещается в одну крайнюю точку и остается там.

• Недостаточная смазка: сухой контакт шины с роликом увеличивает коэффициент трения, усиливая осевую силу, создаваемую любым остаточным перекосом ролика.

Корректирующие действия:

• Измерьте зазор между шиной и корпусом (путем измерения ползучести), чтобы определить, требуется ли замена наполнительной планки.

• Проверьте и исправьте настройки перекоса роликов — убедитесь, что ролики на каждой опоре настроены на создание противоположных осевых сил, которые заставляют шину колебаться, а не постоянно перемещаться в одном направлении.

• Проверьте и восстановите смазку шин и роликов.

7.3 Удушение корпуса (зажим шины)

Внешний вид: Скорость миграции шин падает почти до нуля или меняется на обратную. На шиномонтажной станции появляются горячие точки Shell. Огнеупорный кирпич трескается и падает в зоне шины. В тяжелых случаях оболочка прогибается внутрь в точках контакта шины.

Коренные причины:

• Недостаточный зазор между шиной и корпусом: холодный зазор был установлен слишком мал, или наполнительные планки изношены недостаточно, чтобы обеспечить требуемый горячий зазор. Когда оболочка термически расширяется, шина зажимает оболочку и предотвращает дальнейшее расширение.

• Аномальное тепловое событие: нарушение процесса (падение покрытия, изменение пламени) вызывает быстрое тепловое расширение корпуса, временно закрывая зазор между шиной и корпусом.

Корректирующие действия:

• Это аварийная ситуация в печи — уменьшите скорость печи и постоянно контролируйте температуру корпуса.

• Если появляются горячие точки скорлупы, остановите печь для проверки.

• Во время следующей остановки измерьте зазор между шиной и каркасом и снимите наполнители или обработайте подкладки корпуса, чтобы восстановить правильный зазор.

• Никогда не пытайтесь увеличить клиренс путем нагревания шины — это создает неконтролируемую термическую нагрузку на кольцо шины.

7.4 Неисправность опорного роликоподшипника

Внешний вид: Температура подшипника поднимается выше 70°C (предупреждение) или 85°C (требуется действие). Вибрация увеличивается. В конечном итоге из-за заклинивания подшипника ролик перестает вращаться.

Коренные причины:

• Перегрузка из-за несоосности: несоосность оси печи концентрирует нагрузку на одной опорной станции, перегружая подшипники опорных роликов сверх их номинальной мощности. Наиболее частая причина преждевременного выхода из строя подшипников опорных роликов.

• Попадание загрязнений: печная пыль и технологический материал загрязняют смазку подшипника, вызывая абразивный износ колец подшипника.

• Чрезмерный перекос ролика: агрессивные настройки перекоса создают большие осевые силы на валу ролика, перегружая подшипник в осевом направлении.

Корректирующие действия:

• Немедленно выполните выравнивание горячей печи NKM, чтобы проверить и исправить распределение нагрузки.

• Проверьте и исправьте настройки перекоса роликов.

• Модернизация уплотнений корпуса подшипника для работы в пыльных условиях

• Внедряйте ежедневный мониторинг температуры подшипников с помощью инфракрасного термометра — отслеживание тенденций температуры обеспечивает раннее предупреждение о развитии неисправности подшипников.

7.5 Износ венцовой шестерни и шестерни на шиномонтажном станке

Внешний вид: Повышенный люфт в приводе венцовой шестерни, износ поверхности зубьев шестерни, шум при работе.

Коренные причины:

• Овальность обечайки на зубчатом венце: чрезмерная овальность обечайки приводит к исчерпанию круглого сечения венцовой шестерни (которая прикреплена болтами к обечайке), создавая циклические изменения в зацеплении шестерни - люфт попеременно открывается и закрывается при каждом обороте, вызывая ударную нагрузку на зубья шестерни.

• Несоосность оси печи. Несоосность оси печи и оси венцового колеса приводит к тому, что шестерня движется с разным межосевым расстоянием, что ускоряет износ зубьев.

Корректирующие действия:

• Правильный зазор между шиной и корпусом, чтобы уменьшить овальность корпуса на зубчатом венце.

• Выполните выравнивание NKM для правильной оси печи.

• Измерьте биение венцового колеса во время работы — допустимое биение обычно составляет < 3 мм для больших цементных печей.

Часто задаваемые вопросы

Вопрос 1: Каков правильный зазор между шинами и корпусом вращающейся печи?

Рекомендуемый горячий зазор составляет

мм — для печи длиной 4,8 м это горячий зазор 4,8 мм. Холодный зазор должен быть больше, чтобы учитывать тепловое расширение: обычно в 1,5–2,5 раза больше горячего зазора в зависимости от материала корпуса и рабочей температуры. Минимально допустимый горячий зазор составляет 2 мм. Ниже этого значения риск застревания снаряда становится критическим, особенно при сжигании альтернативных видов топлива, вызывающих быстрые температурные циклы. Ежедневно проверяйте перемещение (миграцию) шин, чтобы убедиться, что зазор находится в допустимых пределах без остановки работы.

Вопрос 2. Как измерить миграцию шин и каковы допустимые пределы?

Отметьте контрольную точку на шине и соответствующее положение на корпусе в том же месте по окружности. Через 24 часа измерьте осевое смещение между отметками. Нормальная миграция составляет 25–75 мм/день (прямое и обратное колебание). Порог оповещения составляет 75–120 мм/день — проверьте перекос роликов и зазор. Требуются действия при скорости более 120 мм/день — регулировка перекоса роликов в течение 48 часов. Почти нулевая миграция (< 25 мм/день) также является предупреждающим знаком: возможно, шина зажимает каркас.

Вопрос 3: Что вызывает высокое контактное давление Герца на опорные ролики печи и как это исправить?

Высокое давление Герца (> 428 МПа) чаще всего возникает из-за несоосности оси печи, из-за которой нагрузка концентрируется на одной или двух опорных станциях, а не распределяется равномерно. Коррекция заключается в выравнивании горячей печи NKM для перераспределения нагрузки до целевого распределения 33%/33%/33% для трехопорной печи. Если распределение нагрузки уже правильное, а давление Герца все еще превышает предел, увеличьте ширину поверхности ролика или диаметр ролика, чтобы уменьшить контактное давление — давление Герца пропорционально

, поэтому удвоение ширины поверхности ролика снижает давление Герца на 29%.

Вопрос 4: Как часто следует проводить горячее выравнивание вращающейся печи NKM?

Стандартный интервал – каждые 12–18 месяцев для печей, работающих в непрерывном режиме. Дополнительно провести внеплановое обследование НКМ сразу после: замены огнеупоров (новая футеровка меняет распределение веса печи); любое серьезное отключение; любое наблюдаемое увеличение скорости миграции шин > 50% по сравнению с базовым уровнем; любое событие в горячей точке оболочки; или любая необычная вибрация или шум от опорных роликовых станций. Исследования выравнивания в холодном состоянии во время остановок предоставляют полезные исходные данные, но не могут заменить измерения в горячей печи для принятия корректирующих решений.

Вопрос 5: В чем разница между ползучестью и миграцией шин?

Ползучесть — это окружное (вращательное) проскальзывание между внутренней поверхностью шины и внешней поверхностью корпуса печи. Оно вызывается радиальным зазором между шиной и оболочкой и выражается в мм/оборот. Миграция – это чистое осевое смещение шины вдоль оси печи – оно контролируется перекосом опорных роликов и выражается в мм/сут. Ползучесть используется для расчета зазора между шиной и корпусом (зазор = ползучесть / π). Миграция используется в качестве основного индикатора механического состояния шин и эффективности перекоса роликов.

В6: Какой материал следует указать для замены шин печи?

Шины для печи должны быть изготовлены из кованой легированной стали — литье для этого применения неприемлемо из-за риска внутренней пористости и высокой циклической усталостной нагрузки. Стандартный материал — 42CrMo4 (эквивалент AISI 4140) или 34CrNiMo6 для применений с повышенными нагрузками. Шину следует подвергнуть термической обработке (закалке и отпуску) для достижения твердости поверхности 260–320 HB и твердости сердцевины 220–280 HB. Опорные ролики должны иметь твердость поверхности 300–380 HB (твёрже, чем шина), чтобы обеспечить преимущественный износ ролика, а не шины.

Yile Machinery: изготовленные на заказ шины для печи, опорные кольца и опорные ролики

Yile Machinery производит специальные шины для вращающихся печей (опорные кольца), опорные ролики (цапфовые ролики) и упорные ролики для цементных, известковых, горнодобывающих и химических печей. Наши компоненты разработаны с учетом реальных размеров печи и рабочих нагрузок, а не выбраны из стандартного каталога.

Наши возможности по производству компонентов вращающихся печей:

• Шины печи (опорные кольца): Кованые из легированной стали 42CrMo4 или 34CrNiMo6; диаметры от 1,5м до 8,0м; сечения до 500×500 мм; закалена и отпущена до поверхностной твердости 260–320 HB.

• Опорные ролики (опорные ролики): Кованая или литая легированная сталь; диаметры от 400мм до 1800мм; ширина грани до 1200 мм; твердость поверхности 300–380 HB; контактная поверхность с прецизионной шлифовкой (Ra ≤ 1,6 мкм)

• Упорные ролики: Кованый 42CrMo4; рассчитана на полную осевую нагрузку печи с динамическим коэффициентом 1,5–2,0

• Валы роликов: кованые из 42CrMo4 или EN19; предназначен для комбинированного изгиба и кручения; узел бесключевого замка, соединение ступицы

• Техническая документация: Отчет о расчете контактного давления Hertz; проверка напряжения и прогиба вала; расчет ресурса подшипника L10; сертификат проверки размеров

• Реверс-инжиниринг: замена шин и роликов, изготовленных на основе существующих размеров компонентов или изношенных образцов.

Сопутствующие продукты и технические ресурсы:

• Решения для горнодобывающей и цементной промышленности — комплексная поставка компонентов для вращающихся печей, шаровых мельниц и дробилок

• Steel & Metal Processing Solutions — компоненты печей для вращающегося оборудования сталелитейного завода

• Руководство по выбору натяжного ролика конвейера — методология определения срока службы подшипников и контактного напряжения для конвейерных роликов

• Руководство по выбору конвейерных шкивов — конструкция вала и метод контакта Hertz для конвейерных шкивов

• Валки прокатного стана: рабочий валок и направляющая опорного валка — характеристики контактного напряжения и твердости валков для прокатных станов.

• Поковки на заказ — валы, заготовки шестерен и поковки колец — кованые кольца шин и валы роликов.

• Руководство по выбору промышленной косозубой и коническо-геликоидной коробки передач — выбор коробки передач привода печи

• Кованые и литые стальные валы для дробилок — справочник по процессу ковки и выбору материалов

Для получения коммерческого предложения предоставьте:

• ✅ Диаметр печи (наружный диаметр корпуса на шиномонтаже, мм)

• ✅ Размеры поперечного сечения шины (ширина × высота, мм) или существующий чертеж шины.

• ✅ Диаметр опорного ролика и ширина поверхности (мм)

• ✅ Нагрузка на ролик (кН) или общий вес печи и количество опорных станций.

• ✅ Спецификация материала (42CrMo4/34CrNiMo6/другое)

• ✅ Требуемая твердость поверхности (HB)

• ✅ Тип печи (цементная/известковая/минеральная/химическая) и рабочая температура.

• ✅ Количество и необходимая дата поставки

• ✅ Существующие чертежи компонентов или изношенные образцы для обратного проектирования.

Электронная почта: info@yilemachinery.com

Отправьте запрос предложения: www.yilemachinery.com/contactus.html

Отчеты о расчете контактного давления Hertz и сертификаты материалов прилагаются к каждому заказу на шины и опорные ролики печи.

Сопутствующие технические ресурсы

• Выбор натяжного ролика конвейера: серия CEMA, номинальная нагрузка и срок службы подшипника

• Выбор конвейерного шкива: конструкция вала, руководство по натяжению ремня и запаздыванию

• Валки прокатного стана: Руководство по выбору материала рабочих и опорных валков

• Руководство по выбору промышленных винтовых и коническо-цилиндрических редукторов

• Кованые и литые стальные валы для дробилок

• Поковки на заказ — заготовки шестерен, поковки колец и валы

• Решения для горнодобывающей и цементной промышленности
