При перевалке сыпучих материалов натяжной ролик является наиболее многочисленным и наиболее часто заменяемым компонентом любой системы ленточного конвейера. Один наземный конвейер может перевозить от 10 000 до 30 000 натяжных роликов по всей своей длине. Несмотря на кажущуюся простоту (стальная труба, вращающаяся на валу, поддерживаемом двумя подшипниками), на натяжные ролики приходится непропорционально большая доля затрат на техническое обслуживание конвейера и незапланированных простоев. На крупнотоннажных горнодобывающих и цементных предприятиях одиночный конвейер, пропускающий 3000–6000 тонн в час, не может позволить себе остановку для замены натяжных роликов. Тем не менее, отказы натяжных роликов — заклинивание роликов, разрушение подшипников, выход из строя уплотнений — являются одними из наиболее распространенных причин повреждения ленты, возгорания ленты (из-за тепла трения заклинившего ролика) и незапланированных остановок конвейера.
Большинство преждевременных отказов натяжных роликов связано с одной из трех основных причин: неправильный выбор серии (заниженное значение CEMA для фактической нагрузки), неадекватные характеристики подшипника (недостаточный срок службы L10 для рабочего цикла) или выход из строя уплотнения из-за попадания загрязнений в пыльных или влажных средах. В этом руководстве представлена полная техническая основа для выбора, спецификации и обслуживания натяжных роликов конвейеров для всего спектра применений, связанных с погрузкой сыпучих материалов — от конвейеров для легких заполнителей до тяжелых систем добычи железной руды и угля.
Система натяжных роликов ленточного конвейера состоит из нескольких различных типов роликов, каждый из которых выполняет определенную функцию по поддержке и управлению лентой.
Лотковые натяжные ролики поддерживают нагруженную (несущую) сторону ленты и придают ленте форму желоба, в котором находится сыпучий материал. Стандартный комплект натяжных роликов с тремя роликами состоит из:
Два крена крыла (под углом 20°, 35° или 45° к горизонту)
Один центральный рулон (горизонтальный)
Угол желоба определяет площадь поперечного сечения материала, который может нести лента:
желоб 20°: меньшая производительность, используется там, где жесткость ленты или характеристики материала не позволяют сделать желоб более крутым; стандарт для легких и старых конструкций конвейеров
Желоб 35°: наиболее распространенный стандарт в практике Северной Америки (стандарт CEMA); балансирует производительность с напряжением на краях ремня
Желоб 45°: максимальная производительность при заданной ширине ленты; требуется более гибкий ремень; распространено в европейских и австралийских конвейерах для тяжелой горнодобывающей промышленности.
Центральный ролик несет примерно 70% общей нагрузки натяжных роликов в стандартном наборе из трех роликов; на два крыльевых крена приходится оставшиеся 30% (по 15% каждый). Такое распределение нагрузки имеет решающее значение для выбора натяжных роликов — размер центрального ролика должен быть рассчитан на полную нагрузку на центральный ролик, а не на среднюю нагрузку на натяжные ролики.
Ударные ролики устанавливаются в зоне загрузки (точке, где материал падает на ленту из желоба или точки перегрузки). Они заменяют стандартные желобные натяжные ролики в зоне загрузки и предназначены для поглощения энергии удара падающего материала без передачи разрушительных ударных нагрузок на ленту или конструкцию натяжных роликов.
В ударных натяжных роликах используются вместо простых стальных трубок Резина поглощает энергию удара и защищает ремень и натяжные подшипники от ударных нагрузок. резиновые дисковые кольца или ролики с резиновой амортизацией .
Критерии выбора ударного ролика:
Энергию удара падающего материала необходимо рассчитать и сравнить с ударной нагрузкой натяжного ролика.
Ударные натяжные ролики должны выдвигаться на минимальное расстояние, равное 1,5–2,0 ширины ленты, за пределы точки нагрузки в каждом направлении.
Расстояние между роликами в зоне погрузки обычно уменьшается до 300–600 мм (по сравнению с 1000–1500 мм для стандартных несущих роликов), чтобы обеспечить дополнительную поддержку ремня.
Возвратные натяжные ролики поддерживают пустую (возвратную) сторону ленты, когда она возвращается к точке погрузки. Поскольку возвратный ремень не несет никакой материальной нагрузки, возвратные натяжные ролики подвергаются гораздо меньшим нагрузкам, чем несущие натяжные ролики - обычно только вес ремня плюс собственный вес натяжного ролика.
Типы возвратных роликов:
Плоские возвратные ролики: один горизонтальный ролик; самый простой и распространенный тип
Натяжные ролики с V-образным возвратом: два ролика в V-образной конфигурации (обычно 10°); обеспечивает лучшую подготовку ремня, чем натяжные ролики с плоским возвратом
Возвратные натяжные ролики с резиновыми дисками: резиновые диски вместо сплошной стальной трубы; предотвращает скопление материала на поверхности возвратного ролика (критично для липких материалов, таких как влажный уголь или глина)
Возвратные натяжные ролики обычно на одну серию CEMA легче, чем несущие натяжные ролики на том же конвейере — меньшая нагрузка позволяет использовать более легкие и меньшие натяжные ролики.
Переходные натяжные ролики устанавливаются на головном и хвостовом шкивах там, где ремень переходит от желобчатого несущего профиля к плоскому профилю, необходимому для наматывания на шкив. Они используют постепенно уменьшаемые углы крена крыльев (например, 20°, 10°, 0°), чтобы позволить ленте постепенно выпрямляться без чрезмерной нагрузки на края ленты.
Учебные натяжные ролики (самовыравнивающиеся натяжные ролики) устанавливаются вдоль конвейера через определенные промежутки времени для устранения неправильного направления ленты. В них используется поворотный механизм, который позволяет натяжной раме слегка вращаться, когда ремень соприкасается с роликом крыла, возвращая ремень в центр. Учебные натяжные ролики следует устанавливать с интервалом 30–50 м на длинных конвейерах и сразу после зон погрузки, где наиболее вероятно смещение ленты.
Ассоциация производителей конвейерного оборудования (CEMA) установила наиболее широко используемый стандарт выбора натяжных роликов в Северной Америке и во всем мире. Система CEMA классифицирует натяжные ролики на серии в зависимости от их несущей способности, причем каждая серия определяется максимально допустимой нагрузкой на натяжное колесо и минимальным сроком службы подшипника L10.
Серия CEMA | Диаметр рулона (типовой) | Максимальная нагрузка на ролик (фунты) | Максимальная нагрузка на ролик (кН) | Срок службы подшипника L10 (часы при 500 об/мин) | Типичная ширина ремня |
B | 4 дюйма (102 мм) | 500 | 2.2 | 30 000 | 18–24 дюйма (450–600 мм) |
C | 5 дюймов (127 мм) | 1000 | 4.4 | 30 000 | 24–36 дюймов (600–900 мм) |
D | 6 дюймов (152 мм) | 1500 | 6.7 | 60 000 | 36–48 дюймов (900–1200 мм) |
E | 7 дюймов (178 мм) | 2500 | 11.1 | 60 000 | 48–72 дюйма (1200–1800 мм) |
F | 7"+ (178мм+) | 3500+ | 15,6+ | 60 000+ | 60–96 дюймов (1500–2400 мм) |
Номинальные характеристики серии CEMA основаны на сроке службы подшипника L10, рассчитанном при частоте вращения холостого хода 500 об/мин . Для конвейеров, работающих на более высоких скоростях ленты (и, следовательно, более высоких оборотах натяжных роликов), фактический срок службы подшипников будет меньше, чем указанное в таблице значение, и серию натяжных роликов необходимо соответствующим образом модернизировать.
Номинальная нагрузка натяжного ролика CEMA основана на уравнении срока службы подшипника L10:
Где:
= номинальная динамическая нагрузка подшипника (Н) — из каталога производителя подшипника
= эквивалентная динамическая нагрузка на подшипник (Н) — рассчитывается на основе нагрузки на холостом ходу
= скорость вращения холостого колеса (об/мин)
Показатель степени равен 3 для шарикоподшипников (используется в большинстве натяжных роликов); 10/3 для роликовых подшипников
Для натяжного ролика CEMA D с диаметром ролика 6 дюймов (152 мм) подшипник должен достигать L10 ≥ 60 000 часов при 500 об/мин при номинальной нагрузке 1500 фунтов (6,7 кН). Выбор подшипника должен удовлетворять этому требованию с учетом фактического прогиба вала — прогиб вала снижает эффективный срок службы подшипника за счет увеличения нагрузки на подшипник от смещения. [3]

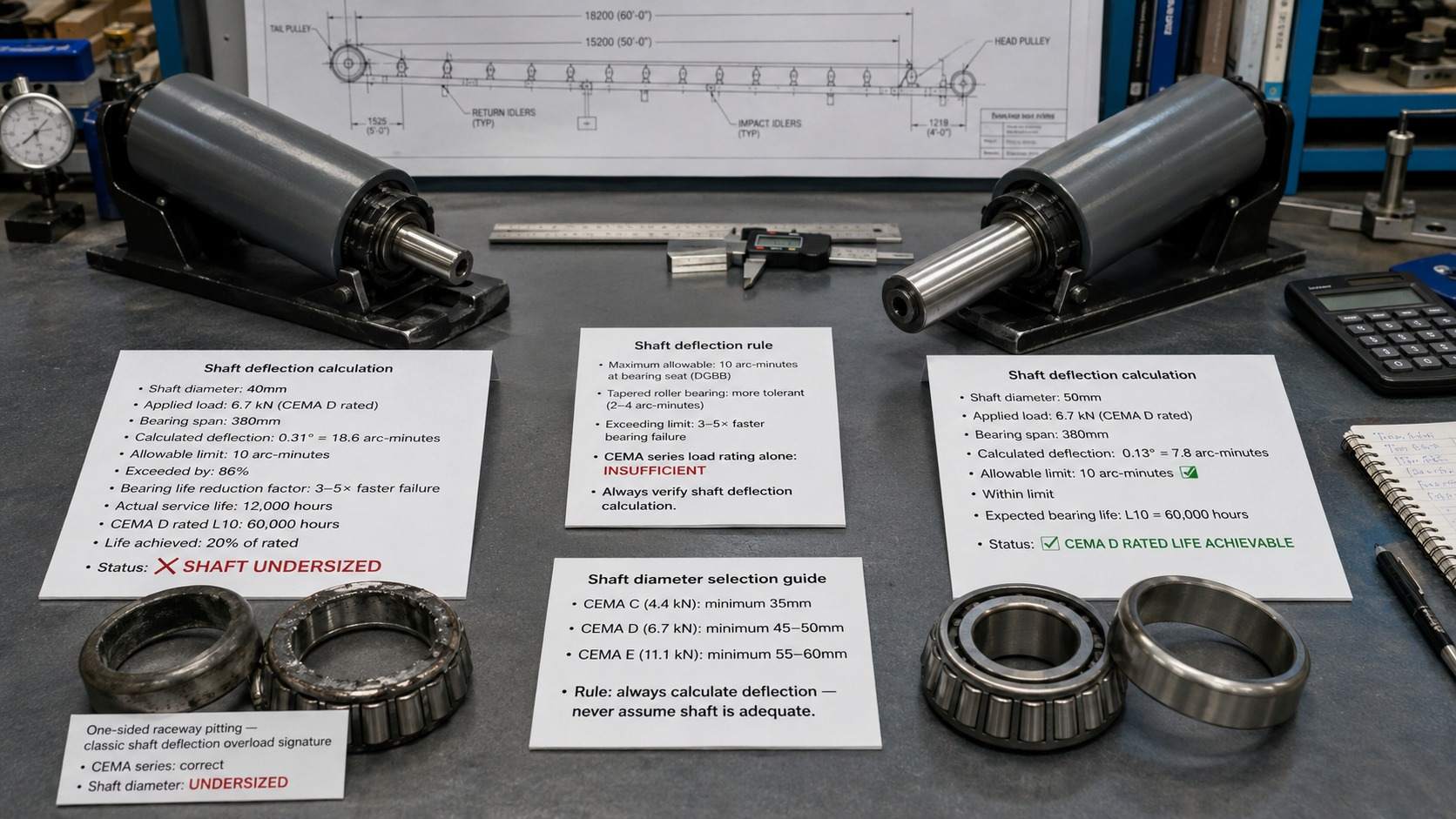

Прогиб вала является одним из наиболее важных (и чаще всего упускаемых из виду) параметров при выборе натяжных роликов. Когда натяжной вал прогибается под нагрузкой, внутреннее кольцо подшипника наклоняется относительно наружного кольца, создавая нагрузку, вызывающую перекос, которая резко сокращает срок службы подшипника.
Максимально допустимое отклонение вала в посадочном месте подшипника обычно ограничивается 10 угловыми минутами (0,167°) для стандартных радиальных шарикоподшипников. Превышение этого предела приводит к:
Повышенное контактное напряжение на одной стороне дорожки качения подшипника.
Ускоренный усталостный износ на нагруженной стороне дорожки качения.
Преждевременный выход подшипника из строя — часто в 3–5 раз быстрее, чем расчетный срок службы L10.
Прогиб вала в посадочном месте подшипника составляет:
Для свободно опертого вала с центральной точечной нагрузкой:
Где:
= нагрузка на валик (Н)
= расстояние между центрами подшипников (мм)
= модуль упругости стали (210 000 МПа)
= второй момент площади вала:
(мм⁴)
= диаметр вала в критическом сечении (мм)
Практическое значение: вал меньшего диаметра будет чрезмерно прогибаться под нагрузкой, вызывая преждевременный выход из строя подшипника, даже если номинальная нагрузка серии CEMA не превышена. Вот почему диаметр вала так же важен, как и выбор подшипника при выборе натяжного ролика.
Нагрузка на несущий ролик представляет собой сумму нагрузки материала и веса ремня, распределенного по промежутку между роликами:
Где:
= нагрузка материала на единицу длины ленты (кг/м) =
= производительность конвейера (т/ч)
= скорость ленты (м/с)
= вес ремня на единицу длины (кг/м) — по данным производителя ремня
= расстояние между роликами (м)
Пример: Угольный конвейер производительностью 2000 т/ч, скорость ленты 4,5 м/с, вес ленты 35 кг/м, расстояние между роликами 1,2 м:
Преобразование в фунты:
Эта нагрузка соответствует рейтингу CEMA C (максимум 1000 фунтов), но поскольку центральный ролик несет примерно 70% общей нагрузки:
Это вполне соответствует стандарту CEMA C (500 фунтов на рулон). Однако если скорость ремня высокая (> 3,5 м/с), частота вращения холостого хода превысит 500 об/мин, и срок службы подшипника необходимо пересчитать с учетом фактической рабочей скорости.
Скорость вращения натяжного ролика зависит от скорости ленты и диаметра натяжного ролика:
Где:
= скорость ленты (м/с)
= внешний диаметр рулона (м)
Пример: Скорость ленты 4,5 м/с, диаметр рулона 152 мм (6 дюймов):
Поскольку таблицы CEMA рассчитаны на 500 об/мин, фактический срок службы подшипника при 565 об/мин составляет:
Для высокоскоростных конвейеров (скорость ленты > 5 м/с) частота вращения холостого хода может на 30–50 % превышать номинальную частоту 500 об/мин, что требует либо перехода на следующую серию CEMA, либо подшипника с более высокой динамической нагрузкой.
В зоне нагрузки к статической нагрузке материала необходимо добавить силу удара от падающего материала:
Где:
= масса наибольшего куска материала (кг)
= вертикальная скорость материала при ударе (м/с) =
= высота падения (м)
= коэффициент воздействия (обычно 1,5–3,0 в зависимости от фрагментации материала)
Для куска железной руды массой 50 кг, падающего с высоты 2,0 м:
Общая нагрузка на ударный ролик представляет собой статическую нагрузку плюс динамическую ударную нагрузку. Ударные натяжные ролики для тяжелой горнодобывающей промышленности (железная руда, уголь, твердые породы) должны быть рассчитаны как минимум на две серии CEMA выше стандартных несущих натяжных роликов — ударная нагрузка может в 3–5 раз превышать статическую нагрузку.
В натяжных роликах конвейеров обычно используются три типа подшипников, каждый из которых имеет свои преимущества и ограничения:
Радиальные шарикоподшипники (DGBB):
Самый распространенный тип подшипников для натяжных роликов конвейеров.
Низкое трение, подходит для высокоскоростной работы.
Чувствителен к отклонению вала — максимально допустимое смещение 10 угловых минут.
Доступны классы внутреннего зазора C3 и C4 для конвейерных применений (зазор C3/C4 компенсирует тепловое расширение и небольшое смещение)
Стандарт для натяжных роликов CEMA B, C и D
Конические роликоподшипники:
Более высокая радиальная и осевая нагрузка, чем у DGBB того же размера отверстия.
Более устойчив к отклонению вала — может выдерживать смещение до 2–4 угловых минут без значительного сокращения срока службы (намного менее чувствителен, чем DGBB)
Более высокое трение, чем у DGBB — генерирует больше тепла на высоких скоростях.
Стандарт для тяжелых натяжных роликов CEMA E и F, а также для тяжелых натяжных роликов для горнодобывающей промышленности в Австралии и Европе.
Система CEMA изначально была разработана для конических роликоподшипников, что объясняет, почему прогиб вала прямо не рассматривается в стандарте CEMA — конические ролики допускают прогиб, который мог бы разрушить DGBB.
Сферические роликоподшипники:
Самоцентрирующийся — выдерживает отклонение вала до 1,5–2,5° без снижения срока службы.
Самая высокая грузоподъемность из трех типов
Используется в натяжных роликах для очень тяжелых условий эксплуатации (большие горнодобывающие конвейеры, зоны погрузки с высокой нагрузкой).
Более высокая стоимость, чем у DGBB или конических роликовых подшипников.
Подшипники натяжных роликов обычно смазываются консистентной смазкой на весь срок службы — подшипник набивается смазкой при сборке и герметизируется на весь срок службы натяжного ролика. Это означает, что выбор смазки имеет решающее значение: смазка должна сохранять свои смазывающие свойства в течение всего расчетного срока службы натяжного ролика (30 000–60 000 часов), не разрушаясь, не окисляясь и не вымываясь.
Рекомендуемые свойства смазки для подшипников натяжных роликов конвейера:
Свойство | Спецификация |
Вязкость базового масла | ISO VG 100–150 при 40°C |
Загуститель | Литиевый комплекс или полимочевина |
Класс NLGI | 2 (стандартные) или 3 (высокотемпературные) |
Диапазон рабочих температур | от -20°C до +120°C (стандартно); От -30°C до +150°C (высокотемпературный класс) |
Водонепроницаемость | ASTM D1264 вымывание водой < 1% при 79°C |
Устойчивость к окислению | ASTM D942 падение давления < 35 кПа через 100 часов. |
Для конвейеров в холодном климате (температура окружающей среды < -10°C) используйте NLGI Grade 1 или смазку на синтетической основе, чтобы обеспечить свободное вращение подшипника при запуске — вязкая смазка при низкой температуре может помешать вращению натяжного ролика, что приведет к повреждению ремня неподвижным роликом.
Базовый срок службы L10, рассчитанный на основе номинальной нагрузки подшипника, должен быть скорректирован с учетом реальных условий эксплуатации с использованием модифицированного уравнения номинального срока службы (ISO 281):
Где:
= коэффициент надежности (1,0 для 90% надежности; 0,53 для 95%; 0,33 для 99%)
= коэффициент изменения срока службы с учетом состояния смазки (коэффициент вязкости
) и уровень загрязнения (
)
Для натяжного ролика конвейера в пыльной среде погрузки угля:
(коэффициент вязкости) ≈ 1,0–2,0 (адекватная смазка)
(коэффициент загрязнения) ≈ 0,1–0,3 (умеренное загрязнение)
≈ 0,5–1,5 (загрязнение существенно снижает коэффициент модификации жизни)
Это означает, что в пыльной среде фактический срок службы подшипника может составлять лишь 50–70 % от расчетного срока службы L10 даже при правильном выборе подшипника, что подчеркивает решающую важность выбора уплотнения.

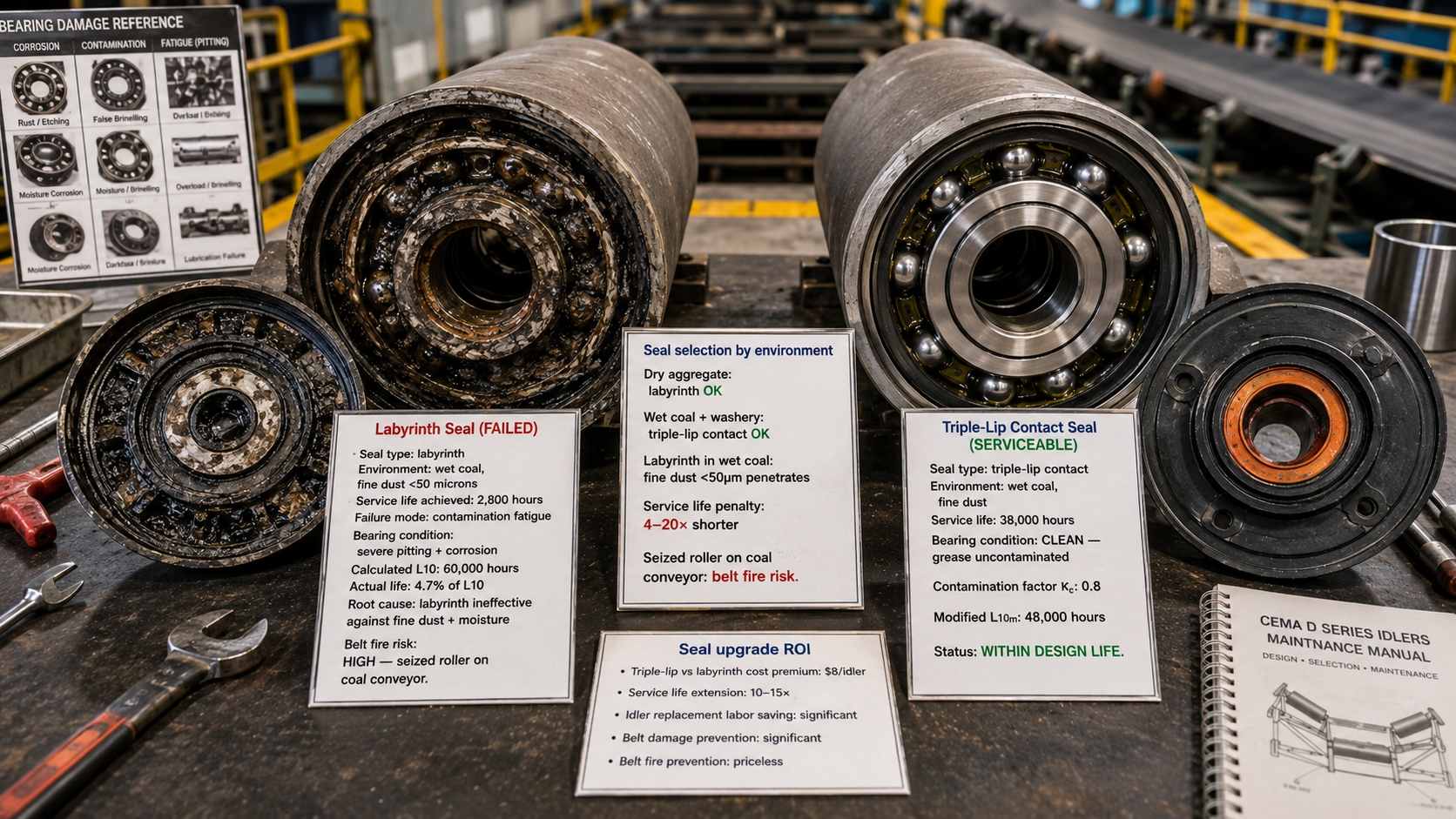

При перевалке сыпучих материалов — угля, железной руды, известняка, цемента, песка — уплотнение натяжного ролика является компонентом, который наиболее непосредственно определяет срок службы натяжного ролика. Подшипник, который прослужит 60 000 часов в чистой среде, может выйти из строя через 2 000–5 000 часов, если уплотнение позволяет пыли и влаге загрязнять смазку.
Лабиринтные уплотнения (бесконтактные):
Несколько взаимосвязанных лабиринтных проходов создают извилистый путь, который предотвращает попадание пыли без контактного трения.
Нулевой износ — уплотнение не разрушается с течением времени.
Эффективен против крупных частиц пыли, но менее эффективен против мелкой пыли (< 50 микрон) и проникновения воды.
Стандарт для легких и средних условий эксплуатации в сухих условиях.
Низкий рабочий крутящий момент — никакого влияния на сопротивление ремня.
Контактные манжетные уплотнения (одинарные или двойные):
Резиновые кромки контактируют с вращающимся валом или торцевой крышкой, создавая надежное уплотнение.
Более эффективны, чем лабиринтные уплотнения, против мелкой пыли и воды.
Генерация тепла трения — увеличивает рабочую температуру натяжного ролика.
Со временем изнашивается — кромка уплотнения разрушается, в конечном итоге теряя контакт и эффективность уплотнения.
Стандарт для средних и тяжелых условий эксплуатации во влажных или умеренно запыленных средах.
Трехкромочные или многоступенчатые контактные уплотнения:
Три или более контактных кромки последовательно с заполненными смазкой полостями между кромками.
Крайняя губа исключает крупные загрязнения; внутренние губы обеспечивают вторичный и третичный барьеры
Высокая эффективность против проникновения мелкой пыли, воды и шлама.
Более высокий рабочий крутящий момент — увеличивает сопротивление ремня на 5–15 % по сравнению с лабиринтными уплотнениями.
Рекомендуется для: транспортировки угля (влажного и пыльного), железной руды, цемента, поташа и других мелкозернистых абразивных материалов.
Уплотнения с продувкой избыточного давления:
Небольшой непрерывный поток чистой смазки прокачивается через полость уплотнения, создавая положительное давление, предотвращающее попадание загрязнений.
Самый эффективный тип уплотнения для экстремальных условий эксплуатации (суспензия, очень мелкая пыль, работа в погруженном состоянии).
Требуется централизованная система смазки — не подходит для натяжных роликов с герметичной фиксацией на весь срок службы.
Используется в специализированных тяжелых горнодобывающих предприятиях.
Приложение | Уровень пыли | Влага | Рекомендуемый тип уплотнения |
Зерно, сухой заполнитель (легкий груз) | Низкий | Низкий | Лабиринт |
Уголь (сухой) | Середина | Низкий | Двойной контакт |
Уголь (мокрый, обогащенный) | Высокий | Высокий | Тройной контакт |
Железная руда, твердая порода | Высокий | Середина | Тройной контакт |
Цемент, известняковый порошок | Очень высокий (хорошо) | Низкий | Тройная кромка + внешний лабиринт |
Калий, соль | Высокий | Высокий | Трехкромочный контакт + коррозионностойкий корпус |
Подводный/погруженный | — | Экстрим | Продувка положительным давлением |
Провисание ремня между натяжными роликами — это прогиб нагруженного ремня вниз в средней точке между двумя соседними натяжными роликами. Чрезмерное провисание ремня приводит к:
Просыпание материала — профиль ленты меняется между натяжными роликами, что позволяет материалу высыпаться за края ленты.
Повышенное сопротивление качению — ремень должен неоднократно прогибаться над каждым натяжным роликом, а большее провисание означает большую потерю энергии при изгибе.
Усталость ремня — многократное сгибание ускоряет утомление каркаса ремня.
Максимально допустимое провисание ремня обычно ограничивается 1,5–2,0 % от расстояния между натяжными роликами (т. е. при расстоянии между натяжными роликами 1200 мм максимальное провисание = 18–24 мм).
Максимальное расстояние между натяжными роликами, позволяющее ограничить провисание ремня до допустимого значения, составляет:
Где:
= натяжение ремня в интересующей точке (Н)
= максимально допустимое провисание (м) = от 0,015 до 0,020 ×
= общая нагрузка на единицу длины (Н/м) =
Практические рекомендации по расстановке натяжных роликов:
Ширина ремня | Расстояние между натяжными роликами | Расстояние между возвратными натяжными роликами | Расстояние между зонами загрузки |
500–750 мм | 1000–1200 мм | 2000–3000 мм | 300–500 мм |
750–1050 мм | 1200–1500 мм | 2500–3500 мм | 400–600 мм |
1050–1400 мм | 1200–1500 мм | 3000–4000 мм | 500–750 мм |
1400–1800 мм | 1500–2000 мм | 3500–5000 мм | 600–900 мм |
| 1500–2000 мм | 4000–6000 мм | 750–1000 мм |
Возвратные натяжные ролики могут быть расположены более широко, чем несущие натяжные ролики, поскольку возвратный ремень не несет никакой материальной нагрузки, а только вес ленты.
Внешний вид: Натяжной ролик перестает вращаться, а ремень продолжает двигаться. Неподвижный ролик вызывает быстрый износ ленты в точке контакта и выделяет тепло от трения — заедание натяжного ролика является основной причиной возгорания ленты на конвейерах, перевозящих уголь или другие горючие материалы.
Коренные причины:
Разрушение уплотнения и попадание загрязнений: пыль или влага попадают в подшипник, загрязняют смазку и вызывают абразивный износ колец подшипника вплоть до заклинивания.
Недостаток смазки: недостаточное количество смазки при сборке или ее деградация с течением времени приводят к тому, что подшипник работает всухую.
Перегрузка: нагрузка на подшипник превышает номинальную грузоподъемность, что приводит к ускоренной усталости и возможному заклиниванию.
Коррозия: во влажной среде попадание воды вызывает ржавчину на обоймах подшипников, увеличивая трение вплоть до заклинивания.
Корректирующие действия:
Обновите тип уплотнения (например, с лабиринтного на трехкромочное) для пыльных или влажных сред.
Проверьте количество и тип смазки при сборке — используйте смазку с проверенной водостойкостью.
Убедитесь, что нагрузка на холостом ходу не превышает номинальную мощность серии CEMA.
Внедряйте регулярный осмотр натяжных роликов для выявления заедания роликов до того, как произойдет повреждение ремня [1].
Внешний вид: внешняя стальная трубка натяжного ролика изнашивается, уменьшая диаметр ролика и в конечном итоге обнажая вал или торцевые крышки.
Коренные причины:
Контакт с абразивным материалом: в возвратных натяжных роликах материал, переносимый обратно на нижнюю сторону ленты, контактирует с поверхностью ролика и истирает ее.
Неправильное отслеживание ремня: неправильно выровненный ремень касается торцевой крышки или рамы натяжного ролика, что приводит к ускоренному износу края ремня.
Недостаточная толщина корпуса: Недостаточная толщина стенки корпуса для транспортируемого абразивного материала.
Корректирующие действия:
Используйте возвратные натяжные ролики с резиновыми дисками для липких или абразивных материалов — резиновые диски отделяют материал и устойчивы к истиранию.
Исправьте смещение ремня с помощью тренировочных натяжных роликов.
Укажите большую толщину стенок для абразивных применений (например, железная руда, твердая порода)
Внешний вид: Натяжной вал трескается, обычно в области гнезда подшипника или в месте сварного шва между валом и торцевой крышкой.
Коренные причины:
Усталость из-за чрезмерного прогиба вала: вал недостаточного размера чрезмерно прогибается под нагрузкой, создавая высокие циклические изгибающие напряжения в посадочном месте подшипника, которые вызывают усталостное разрушение.
Ударная перегрузка: большой кусок материала, падающий на натяжное колесо в зоне нагрузки, создает ударную нагрузку, превышающую предел прочности вала на излом.
Коррозионная усталость: коррозионные язвы на поверхности вала действуют как концентрация напряжений, вызывая усталостные трещины при более низких уровнях напряжения, чем на чистом валу.
Корректирующие действия:
Убедитесь, что диаметр вала соответствует фактической нагрузке — рассчитайте прогиб вала и убедитесь, что он не превышает 10 угловых минут в посадочном месте подшипника.
Установите ударные направляющие ролики с резиновыми амортизаторами во всех зонах погрузки.
Используйте устойчивые к коррозии материалы вала (нержавеющая сталь или углеродистая сталь с покрытием) во влажной среде.
Внешний вид: Лента смещается в сторону конвейера, касаясь рамы или конструкции натяжного ролика. В тяжелых случаях край ремня загибается и повреждается.
Коренные причины:
Несоосность натяжной рамы: натяжная рама не перпендикулярна направлению движения ремня — даже смещение на 1–2° вызывает постоянное смещение ремня.
Неравномерная загрузка: материал загружается не по центру, что создает неравномерное распределение нагрузки по ширине ленты, что приводит к сносу ленты в сторону более тяжелой стороны.
Развал ремня: ремень имеет постоянную кривизну (развал) в результате производства или хранения, из-за чего он смещается от центра.
Корректирующие действия:
Проверьте и откорректируйте выравнивание натяжных рам — все натяжные рамы должны быть перпендикулярны центральной линии ремня (в пределах ±0,5°).
Установите самовыравнивающиеся (тренировочные) натяжные ролики с интервалом 30–50 м.
Правильное выравнивание загрузочного желоба, чтобы обеспечить загрузку материала по центральной линии ленты.
Внешний вид: Шум и вибрация от натяжного ролика; разборка подшипника обнаруживает точечную коррозию, отслаивание или расслоение обойм подшипника.
Коренные причины:
Усталость от загрязнения: Мелкие абразивные частицы в смазке вызывают трехчастичный абразивный износ и ускоренную контактную усталость.
Электрическая эрозия: На конвейерах с блуждающими электрическими токами (вблизи сварочного оборудования или частотно-регулируемых приводов) электрический ток, проходящий через подшипник, создает дуговую питтинг на дорожках качения.
Ложное бринеллирование: вибрация во время транспортировки или хранения перед установкой вызывает фрикционный износ в точках контакта по Герцу.
Корректирующие действия:
Повышение эффективности уплотнения для предотвращения проникновения загрязнений.
Установите изолированные торцевые крышки натяжных роликов или заземляющие щетки, чтобы предотвратить электрическую эрозию.
Храните натяжные ролики горизонтально и избегайте вибрации во время транспортировки — периодически поворачивайте натяжные ролики во время длительного хранения.
Для угольного конвейера производительностью 2000–4000 т/ч с шириной ленты 1200–1800 мм обычно подходят серии CEMA D или E. Рассчитайте фактическую нагрузку на холостые колеса по формуле:
, затем сравните с максимальной нагрузкой на ролик серии CEMA (центральный ролик несет ~70% общей нагрузки натяжных роликов). При скорости ленты выше 4 м/с пересчитайте срок службы подшипников при фактической частоте вращения холостого колеса — таблицы CEMA основаны на 500 об/мин. Во влажной или пыльной угольной среде всегда используйте трехкромочные контактные уплотнения, независимо от серии CEMA.
Наиболее распространенной причиной является выход из строя уплотнения, приводящий к загрязнению подшипника: правильно рассчитанный подшипник в среде загрязненной смазки может выйти из строя через 20–30 % расчетного срока службы L10. Второй наиболее распространенной причиной является прогиб вала, превышающий допустимый предел для типа подшипника: вал, отклоняющийся более чем на 10 угловых минут в посадочном месте подшипника, вызывает ускоренную усталость дорожек качения, даже если нагрузка находится в пределах номинала CEMA. Всегда проверяйте выбор уплотнения и прогиб вала, а не только номинальную нагрузку серии CEMA.
Серия CEMA определяет максимальную грузоподъемность и минимальный срок службы подшипников натяжного ролика. CEMA B (макс. 500 фунтов/рулон, L10 = 30 000 часов) предназначен для конвейеров малой мощности с узкими лентами (450–600 мм). CEMA C (макс. 1000 фунтов/рулон, L10 = 30 000 часов) подходит для конвейеров средней мощности с ремнями шириной 600–900 мм. CEMA D (макс. 1500 фунтов/рулон, L10 = 60 000 часов) является стандартом для тяжелых промышленных конвейеров (ленты 900–1200 мм). CEMA E (макс. 2500 фунтов/рулон, L10 = 60 000 часов) предназначен для тяжелых горнодобывающих конвейеров с ремнями шириной 1200–1800 мм.
Угол наклона влияет на пропускную способность ленты и напряжение на краях ленты. Желоб под углом 35° соответствует стандарту CEMA и подходит для большинства применений. Используйте угол 45°, если для заданной ширины ленты требуется максимальная грузоподъемность, но убедитесь, что лента достаточно гибкая (уточните минимальный угол наклона, указанный производителем ленты для конструкции ленты). Используйте угол 20° для жестких лент (ленты со стальным кордом на конвейерах дальнего следования) или для материалов, которые плохо текут в крутом желобе. Желоб под углом 45° увеличивает производительность примерно на 15–20% по сравнению с углом наклона 35° при той же ширине ленты и скорости.
При тяжелых операциях по добыче полезных ископаемых и погрузочно-разгрузочных работах рекомендуется еженедельный обходной осмотр — прислушивайтесь к шуму подшипника (визг или грохот указывает на неисправность подшипника), проверяйте ролики на предмет заедания (неподвижный валок, который должен вращаться) и проверяйте видимый износ или повреждение корпуса. Тепловидение (инфракрасная камера) является эффективным инструментом для выявления заклинивших или перегруженных натяжных роликов — заклинившее натяжное колесо выделяет значительное количество тепла, которое легко обнаруживается ИК-камерой во время работы. Немедленно замените любой натяжной ролик с признаками заклинивания — заклинивший натяжной ролик может за считанные минуты привести к возгоранию ленты на угольном конвейере.
При высоких скоростях ленты (> 4,5 м/с) используйте рулон максимально возможного диаметра для ширины ленты. Больший диаметр ролика снижает частоту вращения натяжного ролика при заданной скорости ленты, что напрямую увеличивает срок службы подшипников. Например, модернизация диаметра роликов со 152 мм (6 дюймов) до 178 мм (7 дюймов) на конвейере со скоростью 5 м/с снижает частоту вращения холостого колеса с 628 до 537 об/мин — снижение на 15 %, которое увеличивает срок службы подшипников примерно на 20 %. Ролики большего диаметра также уменьшают частоту изгибов ремня, снижая усталость ремня и сопротивление качению.
Yile Machinery производит на заказ натяжные ролики конвейеров, возвратные ролики, ударные ролики и полные комплекты натяжных роликов для погрузочно-разгрузочных работ в горнодобывающей, цементной, сталелитейной и энергетической отраслях. Наши натяжные ролики производятся в соответствии со стандартами размеров CEMA и могут соответствовать классам грузоподъемности серий CEMA от B до F.
Наши возможности по производству натяжных роликов:
Диаметр рулонов: от 89 до 219 мм (от 3,5 до 8,6 дюйма); нестандартные диаметры по запросу
Ширина ремня: от 500 до 2400 мм (от 20 до 96 дюймов).
Материалы корпуса: стальная труба ERW (стандарт); бесшовная стальная труба (сверхпрочная); обрезиненные (ударные и возвратные ролики)
Материалы вала: углеродистая сталь 45# (стандарт); Легированная сталь 42CrMo (натяжные ролики для тяжелых условий эксплуатации и ударные нагрузки)
Подшипники: радиальные шарикоподшипники (CEMA B–D); конические роликоподшипники (CEMA D–F); сферические роликоподшипники (специальные тяжелые условия эксплуатации)
Уплотнения: Лабиринтное (стандартное); двухкромочный контакт (средний режим); трехкромочный контакт (тяжелый режим, влажный/пыльный); индивидуальные уплотнения
Обработка поверхности: Горячее цинкование; эпоксидная покраска; с резиновым покрытием; нержавеющая сталь (агрессивные среды)
Серия CEMA: B, C, D, E, F — сертифицированные номинальные нагрузки и расчеты срока службы подшипников предоставляются с каждым заказом.
Сопутствующие продукты и технические ресурсы:
Индивидуальный шкив приводного барабана конвейера — специально разработанные приводные, хвостовые и изгибающие шкивы для систем транспортировки сыпучих материалов.
Mining & Cement Industry Solutions — комплексная поставка компонентов для конвейеров горнодобывающих и цементных заводов
Тросовые шкивы для кранов и экскаваторов — прецизионные шкивы для погрузочно-разгрузочных работ.
Руководство по выбору промышленных винтовых и коническо-цилиндрических редукторов — методология выбора редуктора привода конвейера и коэффициента обслуживания
Барабанная муфта для приводов кранов и подъемников — приводные муфты для валов шкивов головки конвейера
Кованые крановые колеса повышенной грузоподъемности — стальные кованые колеса для конвейерных тележек и погрузочно-разгрузочной техники.
Валки прокатного стана: Направляющие рабочих и опорных валков — руководство по соответствующим компонентам погрузочно-разгрузочных работ для конвейеров сталелитейных заводов.
Поковки на заказ — валы, заготовки шестерен и поковки колец — кованые натяжные валы и валы шкивов
Для получения коммерческого предложения предоставьте:
✅ Ширина ремня (мм или дюймы)
✅ Требуемая серия CEMA или нагрузка на ролик (кг или фунты)
✅ Тип холостого хода (корыто/удар/возврат/переход)
✅ Угол наклона (20°/35°/45°)
✅ Скорость ленты (м/с) и транспортируемый материал
✅ Условия окружающей среды (пыль/влажность/коррозия/диапазон температур)
✅ Количество и необходимая дата поставки
✅ Существующий чертеж натяжных роликов или образец для обратного проектирования.
Электронная почта: info@yilemachinery.com
Отправьте запрос предложения: www.yilemachinery.com/contactus.html
На все технические запросы мы получаем ответ в течение 24 часов. Заказы на экстренную замену выполняются в приоритетном порядке.
Руководство по выбору промышленных винтовых и коническо-цилиндрических редукторов
Шкив проволочного троса: конструкция канавок и руководство по соотношению D/d
Барабанная муфта для крана и подъемника: крутящий момент и руководство по выбору
Валки прокатного стана: Руководство по выбору материала рабочих и опорных валков
