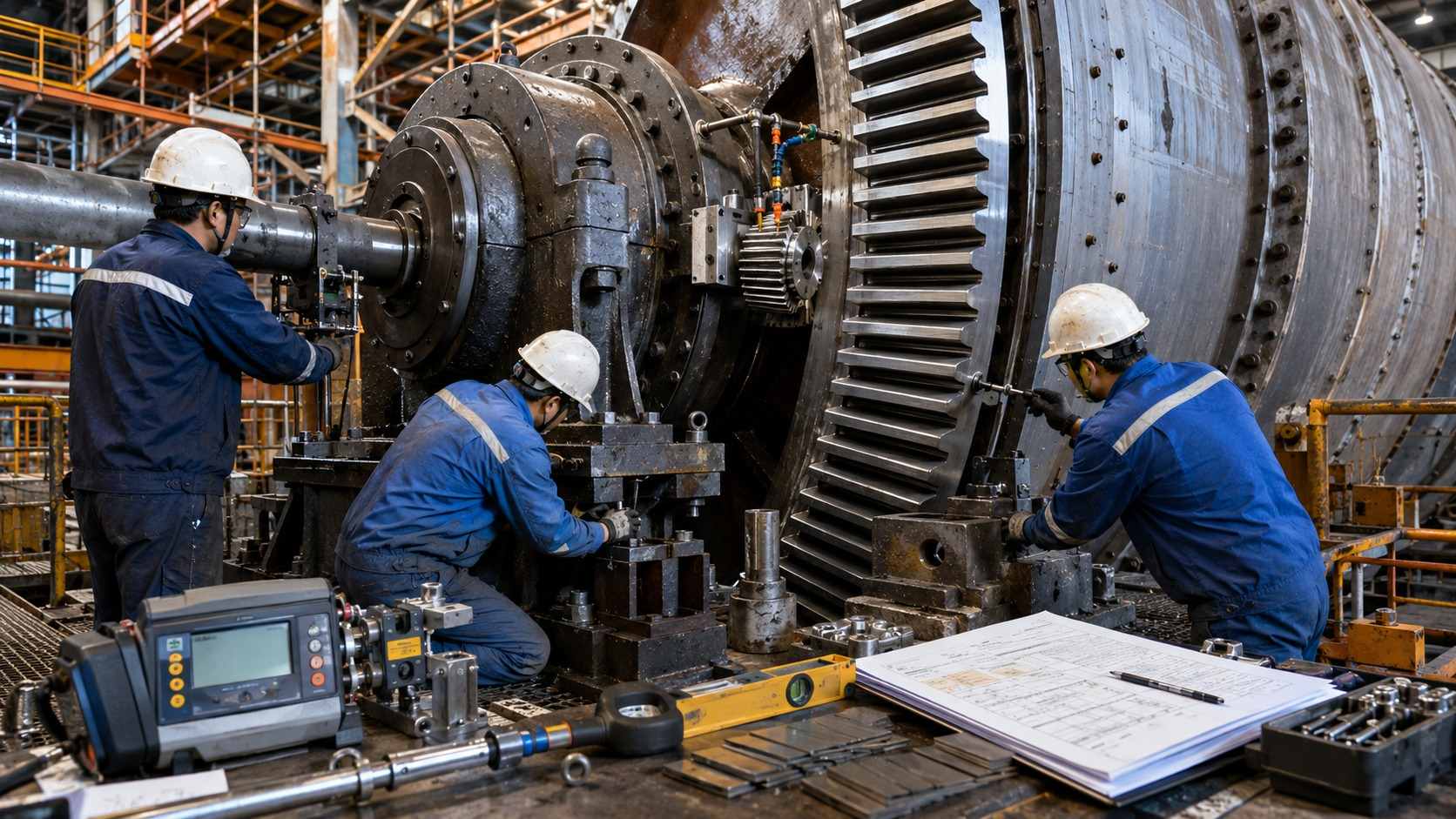

Правильно выровненные зубчатый венец и шестерня являются одним из наиболее важных факторов, определяющих, как долго большая вращающаяся машина будет работать без незапланированных простоев. Во вращающейся печи, шаровой мельнице, мельнице ПСИ или сушилке привод с открытой зубчатой передачей передает полный крутящий момент, необходимый для вращения корпуса, который может весить сотни или тысячи тонн. Если венцовая шестерня и шестерня не выровнены должным образом, последствия предсказуемы: ускоренный износ зубьев, ненормальный шум и вибрация, неравномерность контакта, перегрев смазки и, в конечном итоге, повреждение или перелом зуба.
Наиболее распространенной причиной преждевременного выхода из строя венцовой шестерни является не плохое качество шестерни. Это неправильное выравнивание — и его можно предотвратить.
В этом руководстве объясняется, что означает правильное выравнивание венцового колеса и шестерни, как его измерить, что вызывает перекос и как выполнять систематическую регулировку зацепления. Оно предназначено для инженеров по техническому обслуживанию, менеджеров по оборудованию и групп закупок, отвечающих за цементные печи, обогатительные фабрики, печи для обжига извести и другое крупное вращающееся оборудование.
Yile Machinery производит специальные венцовые шестерни, шестерни и валы-шестерни для вращающихся печей, шаровых мельниц, дробилок и других промышленных предприятий, работающих в тяжелых условиях. Мы поставляем полные комплекты шестерен и шестерен с подобранными профилями зубьев, прецизионной механической обработкой и полным контролем размеров, чтобы обеспечить надежную долгосрочную работу привода.
Соосность в приводе с открытой зубчатой передачей означает геометрическое соотношение между венцовым колесом и шестерней в трех измерениях:
Радиальное положение — межцентровое расстояние между венцовой шестерней и шестерней, определяющее рабочий зазор и распределение нагрузки на зубья.
Осевое положение — боковое смещение между шириной поверхности шестерни и шириной поверхности шестерни, которое определяет, задействована ли вся поверхность зуба или только одна кромка.
Угловая ориентация — параллельность оси вала-шестерни относительно оси венцовой шестерни, определяющая, равномерно ли зацепляются зубья по всей ширине грани или нагрузка концентрируется на одном конце.
Все три измерения должны одновременно находиться в пределах спецификации. Исправление только одного без проверки остальных является распространенным источником постоянных проблем с выравниванием.
Помимо статической центровки, венцовая шестерня также должна работать с приемлемым радиальным и торцовым биением во время работы. Зубчатый венец, геометрически правильный, но установленный эксцентрично, или корпус печи, имеющий постоянный изгиб, будут вызывать циклические изменения состояния сетки, которые не может полностью исправить никакая процедура статического выравнивания.
Прежде чем приступать к какой-либо регулировке, важно понять основную причину смещения. Наиболее распространенными причинами являются:
Со временем бетонный фундамент, поддерживающий печь или мельницу, шестерню и редуктор, может оседать неравномерно. Даже несколько миллиметров осадки дифференциала могут сместить центр шестерни относительно центра венцовой шестерни и существенно изменить люфт и рисунок контакта.
Корпус вращающейся печи, который был перегрет, отремонтирован с помощью сварки или подвергнут неравномерному термоциклированию, может иметь постоянный изгиб или овальность. Корпус шаровой мельницы, который был поврежден, отремонтирован или имел проблемы с шинами или цапфой, также может работать с повышенным радиальным биением. Эти условия приводят к тому, что эффективное межосевое расстояние между шестерней и шестерней циклически изменяется с каждым оборотом.
Во вращающейся печи шины (опорные кольца) и опорные ролики несут полный вес оболочки. Если опорные ролики смещены, изношены неравномерно или установлены под неправильным углом перекоса, ось печи сместится. Это напрямую влияет на положение венцовой шестерни относительно шестерни. Дополнительную информацию о поведении шин печи и опорных роликов см. в нашей технической статье о шинах вращающихся печей, опорных кольцах и контактных нагрузках и режимах разрушения опорных роликов.
Вал-шестерня вращается в двух подшипниках, установленных на стойке шестерни. По мере износа этих подшипников шестерня падает или смещается, изменяя межосевое расстояние и рисунок контакта. Зазор подшипника следует измерять и сравнивать со спецификациями оборудования при каждой серьезной проверке.
Неправильная затяжка болтов, неравномерные зазоры соединений или загрязненная посадочная поверхность сегментированного зубчатого венца могут привести к эксцентричному вращению шестерни или чрезмерному торцевому биению. На полноповоротной передаче неправильная посадка на фланце корпуса или неравномерное тепловое расширение могут привести к аналогичным последствиям.
Большие печи и мельницы работают при повышенных температурах. Дифференциальное тепловое расширение между корпусом, венцовой шестерней, стойкой шестерни и фундаментом может изменить условия центровки между холодным запуском и нормальной рабочей температурой. В идеале центровку следует проверять при рабочей температуре, либо тепловой рост следует учитывать в целевых значениях холодной центровки.
Установка новой венцовой шестерни или шестерни без выполнения полной проверки соосности является одной из наиболее распространенных ошибок при техническом обслуживании. Даже если новая шестерня имеет правильные размеры, перед вводом новой шестерни в эксплуатацию необходимо проверить существующее положение шестерни, состояние подшипников и геометрию основания.
Следующие параметры необходимо измерять и контролировать во время любой процедуры выравнивания венцового колеса. Допустимые значения зависят от размера оборудования, модуля редуктора, рабочей скорости и спецификации производителя. Приведенные ниже значения являются репрезентативными для больших приводов с открытой зубчатой передачей; Всегда обращайтесь к документации по оригинальному оборудованию для получения информации об ограничениях, специфичных для конкретного проекта.
Люфт — это зазор между сопрягаемыми боковыми сторонами зубьев, измеренный на делительной окружности в тангенциальном направлении. Необходимо предотвратить заклинивание зубьев из-за теплового расширения, толщины смазочной пленки и производственных допусков.
Модуль редуктора (м) | Типичный минимальный люфт |
М10 – М16 | 0,5 – 1,0 мм |
М18 – М25 | 0,8 – 1,5 мм |
М28 – М40 | 1,2 – 2,5 мм |
М45 – М55 | 2,0 – 4,0 мм |
Слишком малый люфт может привести к заклиниванию зубьев, перегреву и истиранию. Слишком большой зазор приводит к возникновению ударной нагрузки при каждом зацеплении зубьев и может ускорить износ, особенно при реверсивных или переменных нагрузках.

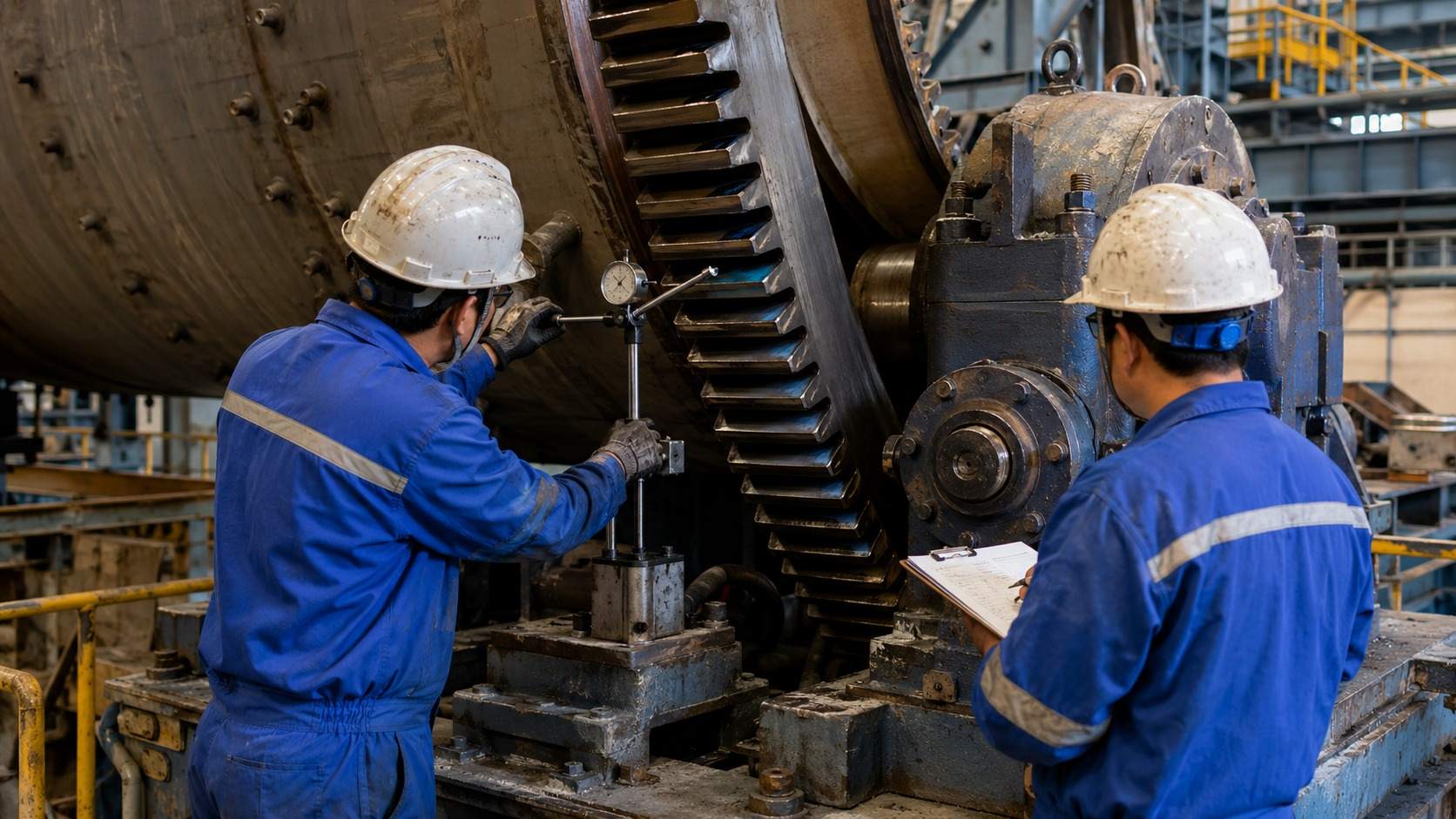

Люфт измеряется с помощью циферблатного индикатора, установленного по касательной на делительной окружности, при неподвижном венцовом колесе и повороте шестерни на весь диапазон люфта. Его следует измерять в нескольких положениях по окружности венцового колеса, чтобы обнаружить эксцентриситет.
Радиальное биение — это изменение расстояния от центра венцового колеса до кончиков зубьев при повороте колеса на один полный оборот. Это вызвано эксцентриситетом крепления шестерни, деформацией корпуса или ошибкой изготовления шестерни.
Чрезмерное радиальное биение приводит к циклическому изменению люфта. В затянутом месте зубы могут склеиться. В свободном месте возникает ударная нагрузка. Нагрузка на подшипник шестерни также меняется с каждым оборотом, ускоряя износ подшипника.
Приемлемое радиальное биение для шестерен с большим венцом обычно находится в диапазоне от 1,0 до 3,0 мм по общему показанию индикатора (TIR), в зависимости от диаметра шестерни и модуля. Производители оборудования и стандарты зубчатых передач, такие как DIN 3962 или AGMA 2000, предусматривают определенные допуски.
Торцевое биение — это изменение осевого положения торца шестерни при ее вращении. Это вызвано ошибками монтажа, перекосом фланца корпуса или неравномерной сборкой сегментов.
Чрезмерное биение торца приводит к смещению рисунка контакта в осевом направлении во время каждого оборота, попеременно нагружая один край торца зуба, а затем другой. Это приводит к неравномерному износу по ширине зуба и может вызвать нагрузку на кромку и поломку зуба.
Приемлемое торцевое биение обычно составляет от 1,0 до 2,5 мм TIR для больших зубчатых колес, в зависимости от ширины торца и модуля.
Рисунок контакта является наиболее прямым показателем качества центровки. Он показывает, где на боковой поверхности зуба происходит фактическая передача нагрузки в рабочих условиях.
Правильная схема контакта должна:
Покройте не менее 70% активной площади боковой поверхности зуба.
Центрироваться по ширине поверхности зуба (без нагрузки на кромку)
Центрироваться по высоте зуба (без нагрузки на кончик или корень)
Будьте последовательны при использовании нескольких зубьев и нескольких положений вокруг шестерни.

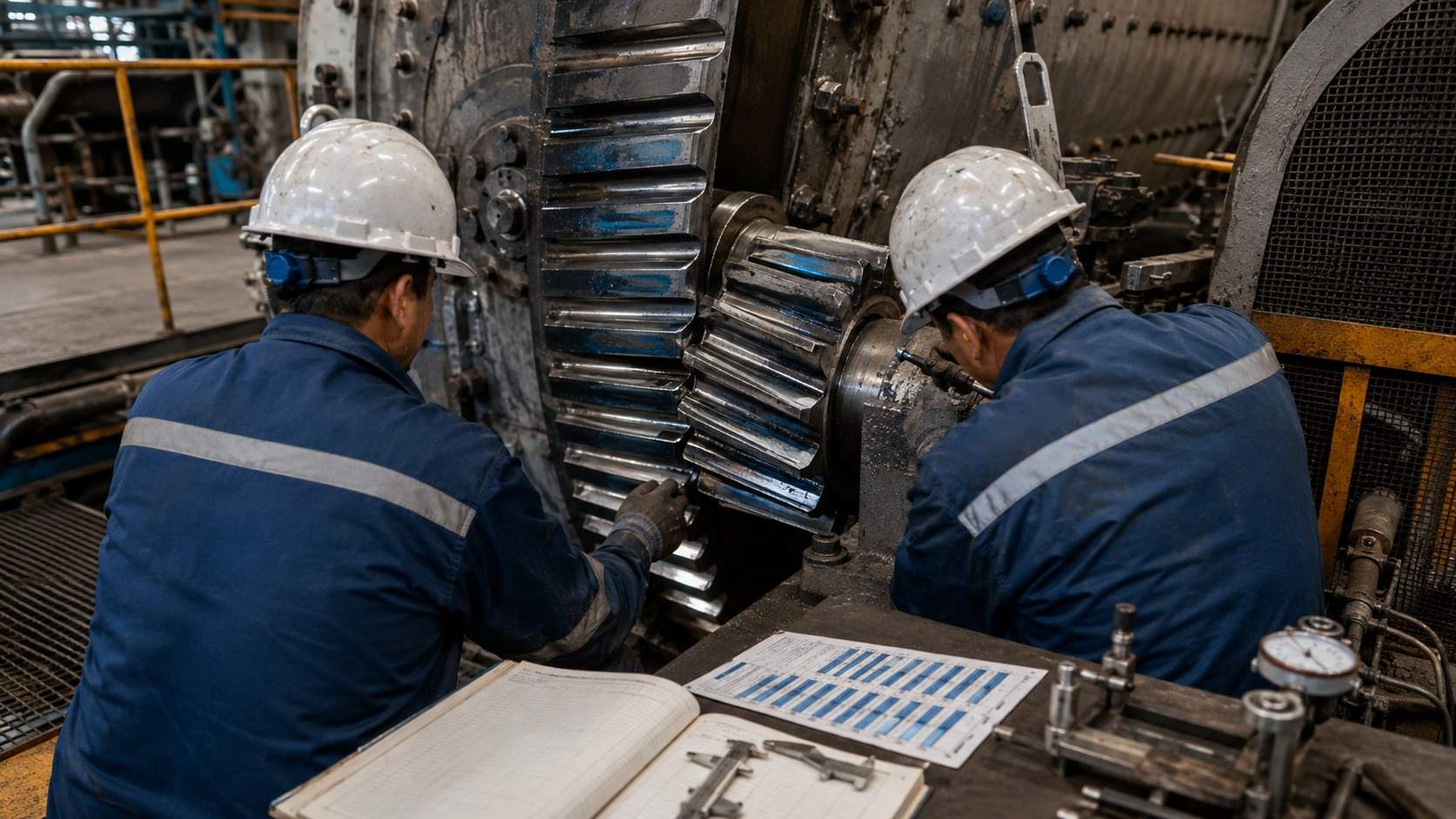

Рисунок контакта оценивается путем нанесения тонкого слоя маркировочного состава (берлинской синей или его эквивалента) на несколько зубьев шестерни, вращения привода под небольшой нагрузкой и исследования рисунка переноса на зубьях венцовой шестерни.
Ось вала шестерни должна быть параллельна оси венцовой шестерни. Угловое смещение в горизонтальной плоскости (перекос) или вертикальной плоскости (наклон) приводит к концентрации рисунка контакта на одном конце поверхности зуба. Иногда это называют «торцевой нагрузкой» или «краевым контактом».
Параллельность измеряется с помощью прецизионных уровней, лазерных инструментов для выравнивания или циферблатного индикатора, проходящего через вал шестерни и поверхность шестерни. Исправление требует установки прокладок или изменения положения стойки шестерни.
Следующая процедура применяется к плановой проверке или повторной центровке во время планового отключения. Предполагается, что венцовая шестерня и шестерня уже установлены, а машина надежно изолирована, заблокирована и охлаждена до температуры окружающей среды.
Прежде чем вносить какие-либо корректировки:
Зафиксируйте текущий люфт в четырех или более положениях вокруг венцовой шестерни.
Измерьте и запишите радиальное и торцовое биение венцового колеса.
Осмотрите и сфотографируйте текущий рисунок контакта зубьев как на венце, так и на шестерне.
Измерьте и запишите зазоры подшипников шестерни.
Осмотрите вал-шестерню на предмет биения.
Проверьте фундамент и стойку шестерни на предмет трещин, осадки или ослабленных анкерных болтов.
Просмотрите предыдущие записи центровки и историю технического обслуживания.
Эта базовая документация необходима для понимания того, что изменилось с момента последнего согласования, и для проверки эффективности любых внесенных исправлений.
Измерьте радиальное и торцовое биение с помощью циферблатного индикатора, установленного на фиксированной контрольной точке, при этом кончик индикатора касается кончиков зубьев шестерни или поверхности шестерни.
Если биение превышает допустимый предел:
Проверьте монтажные болты на правильность момента затяжки и равномерную последовательность затяжки.
Осмотрите монтажную поверхность и поверхности соединений на наличие загрязнений, заусенцев или повреждений.
Проверьте фланец корпуса или монтажное кольцо на предмет деформации.
На сегментной передаче убедитесь, что все соединения сегментов собраны правильно и что зазоры между соединениями соответствуют техническим требованиям.
Если биение вызвано деформацией корпуса, исправление может потребовать ремонта корпуса или другого подхода к монтажу.
Не приступайте к выравниванию шестерни до тех пор, пока биение венцовой шестерни не окажется в пределах допустимого диапазона. Выравнивание шестерни по шестерне, вращающейся эксцентрично, не даст стабильного результата.
При приемлемой работе венцового колеса отрегулируйте положение шестерни так, чтобы добиться заданного люфта в самой крутой точке вращения шестерни.
Переместите стойку шестерни в радиальном направлении к венцовому колесу или от него.
Используйте прокладки под основанием стойки шестерни для точной регулировки.
Измерьте зазор в самой тугой точке вращения венцовой шестерни (положение минимального биения).
Люфт в самой свободной точке (положение максимального биения) будет больше; это отклонение допустимо в пределах допуска на биение.
После регулировки запишите люфт в четырех или более позициях.
Проверьте параллельность вала-шестерни относительно оси венцовой шестерни как в горизонтальной, так и в вертикальной плоскостях.
Используйте прецизионный уровень или лазерный инструмент для выравнивания, чтобы измерить угол вала шестерни.
Сравните с углом оси венцового колеса, измеренным на торце или обечайке шестерни.
Исправьте угловое смещение, установив подкладку на стойке шестерни с одного конца.
Повторно проверьте зазор после любой угловой регулировки, так как подстановка одного конца стойки шестерни также немного меняет межосевое расстояние.
Нанесите маркировочный состав на пять-десять последовательных зубьев шестерни. Проверните привод под небольшой нагрузкой (работа двигателя на холостом ходу или при малой нагрузке) на несколько оборотов. Остановитесь и осмотрите рисунок передачи на зубьях венцовой шестерни.
Оцените шаблон по критериям, описанным ранее:
Если рисунок расположен по центру и покрывает достаточную площадь, выравнивание приемлемо.
Если рисунок смещен к одному краю грани зуба, вал шестерни не параллелен оси венцовой шестерни. Исправьте угловое выравнивание и повторите проверку.
Если рисунок смещен к кончику или корню зуба, межосевое расстояние может быть неправильным или профиль зуба может быть изношен, что препятствует правильному контакту. Еще раз проверьте люфт и осмотрите профили зубьев.
Если рисунок неравномерен в разных положениях вокруг шестерни, биение венцовой шестерни все равно может быть чрезмерным.
Повторяйте процесс маркировки и регулировки до тех пор, пока не будет стабильно достигнут удовлетворительный рисунок контакта.
После достижения приемлемого выравнивания:
Затяните все анкерные болты стойки шестерни указанным моментом затяжки.
Зафиксируйте или закрепите все пакеты прокладок.
Затяните болты крепления венцовой шестерни указанным моментом в правильной последовательности.
Нанесите резьбовой фиксирующий состав или механическую фиксацию, если указано.
Запишите все окончательные значения выравнивания.
После возврата машины в эксплуатацию:
Контролируйте вибрацию, шум и температуру во время начального периода обкатки.
Проверьте рисунок контакта еще раз после первых 24–48 часов работы под нагрузкой.
Повторно проверьте люфт после первой недели эксплуатации, так как первоначальная посадка крепежа и прокладок может привести к небольшим смещениям.
Убедитесь, что система смазки правильно подает смазку на боковые поверхности зубьев.
Ошибка | Последствие | Правильный подход |
Выравнивание на шестерне с чрезмерным биением | Отдача и контакт меняются при каждой революции; износ ускоряется | Откорректируйте биение перед выравниванием шестерни. |
Установка люфта в свободном месте шестерни | Зубы скрещиваются в тугой точке; риск задиров и перегрузки | Всегда устанавливайте зазор в самой узкой точке. |
Проверка рисунка контакта без нагрузки | Рисунок на холостом ходу может не соответствовать нагруженному контакту. | Перед оценкой шаблона запустите его с небольшой нагрузкой. |
Замена венцовой шестерни без проверки шестерни | Изношенная шестерня быстро повреждает новую шестерню. | Проверьте состояние шестерни перед установкой новой шестерни. |
Замена шестерни без выравнивания | Новая шестерня в старом положении может неправильно зацепляться с изношенной шестерней. | Полная проверка соосности необходима после замены любой шестерни или шестерни. |
Игнорирование теплового роста | Холодное выравнивание может быть неправильным при рабочей температуре. | Учет теплового расширения в целях выравнивания |
Пропуск повторной проверки после запуска | Урегулирование креплений смещает выравнивание после первого запуска | Всегда перепроверяйте после первых 24–48 часов работы под нагрузкой. |
При установке новой венцовой шестерни или шестерни процедура полной центровки обязательна — даже если старая шестерня находилась в том же положении. Причины включают в себя:
Новая шестерня может иметь размеры, немного отличающиеся от изношенной шестерни, которую она заменяет.
Шестерня могла быть изменена во время снятия.
Условия фундамента могли измениться со времени предыдущей установки.
Новая шестерня может иметь другие характеристики биения, чем старая шестерня.
Для клиентов, приобретающих запасные венцовые шестерни и шестерни, Yile Machinery может предоставить подобранные комплекты шестерен и шестерен с документированными профилями зубьев, отчетами о проверке размеров и сертификатами испытаний материалов. Наши венцовые и кольцевые шестерни для тяжелых условий эксплуатации производятся в соответствии со стандартами DIN, AGMA или стандартами, указанными заказчиком, и доступны для вращающихся печей, шаровых мельниц, мельниц ПСИ и другого крупного вращающегося оборудования.
Если вы оцениваете, следует ли отремонтировать или заменить поврежденное венцовое колесо, прежде чем выполнять процедуру выравнивания, см. наше соответствующее руководство: Ремонт или замена венцового колеса — как принять правильное решение для вращающихся печей и шаровых мельниц..
Правильное выравнивание и правильная смазка взаимозависимы. Хорошо отрегулированная зубчатая передача с недостаточной смазкой все равно выйдет из строя преждевременно. Правильно смазанный привод со смещением также преждевременно выйдет из строя.
Смазочные материалы для открытых зубчатых передач для зубчатых передач с большим венцом обычно представляют собой высоковязкие, клейкие, асфальтовые или синтетические соединения, наносимые распылительными или капельными системами. Смазка должна:
Достигните боковых сторон зуба перед зацеплением
Образуйте пленку, достаточно толстую, чтобы предотвратить контакт металла с металлом под нагрузкой.
Сопротивление центробежному выбросу при рабочей скорости линейного тангажа
Сохранять эффективность в диапазоне рабочих температур
Не смывать во влажных или влажных условиях.
Признаками того, что смазка способствует износу, связанному с соосностью, являются:
Смазка скапливается только на одном крае поверхности зуба, что указывает на осевое смещение.
Сухие или блестящие поверхности зубьев в тугом месте вращения шестерни, что свидетельствует о недостаточном люфте.
Перегрев в зоне зацепления, свидетельствующий о чрезмерном контактном напряжении из-за перекоса или неправильного люфта.
Быстрый расход смазки, указывающий на то, что система нанесения не достигает нужной зоны зуба.
После любой регулировки соосности убедитесь, что точка нанесения смазки по-прежнему правильно расположена относительно нового положения зубчатого зацепления.
Некоторые условия соосности выходят за рамки того, что можно исправить с помощью стандартной регулировки стойки шестерни. Рассмотрите возможность привлечения инженера-специалиста, если:
Радиальное биение венцовой шестерни превышает 5 мм TIR и не может быть уменьшено путем переустановки.
Корпус печи или корпуса мельницы имеет видимую деформацию или постоянный изгиб.
Урегулирование фонда является прогрессивным и постоянным.
Схема контакта остается неудовлетворительной после нескольких попыток выравнивания.
Конструкция стойки шестерни треснула, деформировалась или потеряла первоначальную геометрию.
На машине неоднократно случались отказы передач, несмотря на предыдущие работы по регулировке.
В этих случаях основной причиной может быть структурное или механическое состояние, требующее инженерной оценки, выходящей за рамки стандартной процедуры центровки.
Клиентам, планирующим капитальный останов, связанный с заменой венцовой шестерни или шестерни, Yile Machinery может предоставить техническую поддержку, включая проверку чертежей шестерен, проверку размеров и изготовление подходящих запасных компонентов. Ознакомьтесь с нашим полным ассортиментом деталей промышленного оборудования для тяжелых условий эксплуатации, включая венцовые шестерни, шестерни, валы, шины, ролики и отливки.
На большинстве цементных печей и заводов по переработке полезных ископаемых центровку следует проверять при каждой крупной плановой остановке — обычно каждые 12–24 месяца в зависимости от условий эксплуатации. Его также следует проверять сразу после любого из следующих событий: замена венцовой шестерни или шестерни, значительный ремонт или модификация фундамента, ремонт корпуса печи или мельницы, капитальная замена подшипника или любое внезапное изменение вибрации, шума или рисунка контакта.
Правильный зазор зависит от модуля шестерни, диаметра делительной окружности, рабочей температуры и технических характеристик производителя оборудования. В качестве общего ориентира люфт в самой узкой точке вращения шестерни обычно составляет от 0,5 до 4,0 мм для модулей между M10 и M55. Всегда обращайтесь к документации по оригинальному оборудованию или рекомендациям производителя редуктора для конкретного применения.
Некоторые измерения, в том числе мониторинг вибрации, оценка шума, температуры смазки и визуальное наблюдение за зоной контакта, могут выполняться во время работы. Однако для прямого измерения люфта, биения и рисунка контакта необходимо остановить машину и надежно изолировать ее. В некоторых случаях проверку термического выравнивания с использованием приборов с температурной компенсацией можно выполнять во время работы.
К частым причинам относятся неправильная последовательность или крутящий момент затяжки болтов, загрязнение монтажной поверхности, неравномерные зазоры в соединениях сегментов, деформация фланца корпуса и термическая деформация во время первоначальной эксплуатации. В некоторых случаях производственное биение самой шестерни может находиться в пределах допуска, но становится очевидным в процессе эксплуатации. Биение следует измерять до и после первого рабочего цикла при полной температуре.
Это не обязательно, но шестерню необходимо тщательно осматривать при каждой замене венцовой шестерни. Изношенная шестерня с уменьшенной толщиной зуба, неправильным профилем или повреждением поверхности ускорит износ новой венцовой шестерни. Если срок службы шестерни подходит к концу, замена обоих компонентов вместе во время одного и того же останова обычно более экономична, чем замена их по отдельности.
Для предоставления полного технического обзора и предложения наиболее полезная информация включает в себя: чертежи зубчатых передач или подробные измерения на месте, тип шестерни и количество сегментов, модуль и количество зубьев, ширину лицевой поверхности и наружный диаметр, требования к материалу и твердости, стандарт точности зубчатой передачи, тип и применение оборудования, количество, требуемую дату поставки и порт назначения. Если чертежи недоступны, образцы, фотографии и полевые измерения можно использовать в качестве отправной точки для обратного проектирования.
Планируете ли вы плановую замену, реагируете на непредвиденные повреждения или готовитесь к серьезному останову, Yile Machinery может поддержать ваш проект с помощью изготовленных по индивидуальному заказу венцовых шестерен, шестерен и подобранных комплектов шестерен.
Чтобы запросить технический обзор или предложение, пожалуйста, предоставьте:
