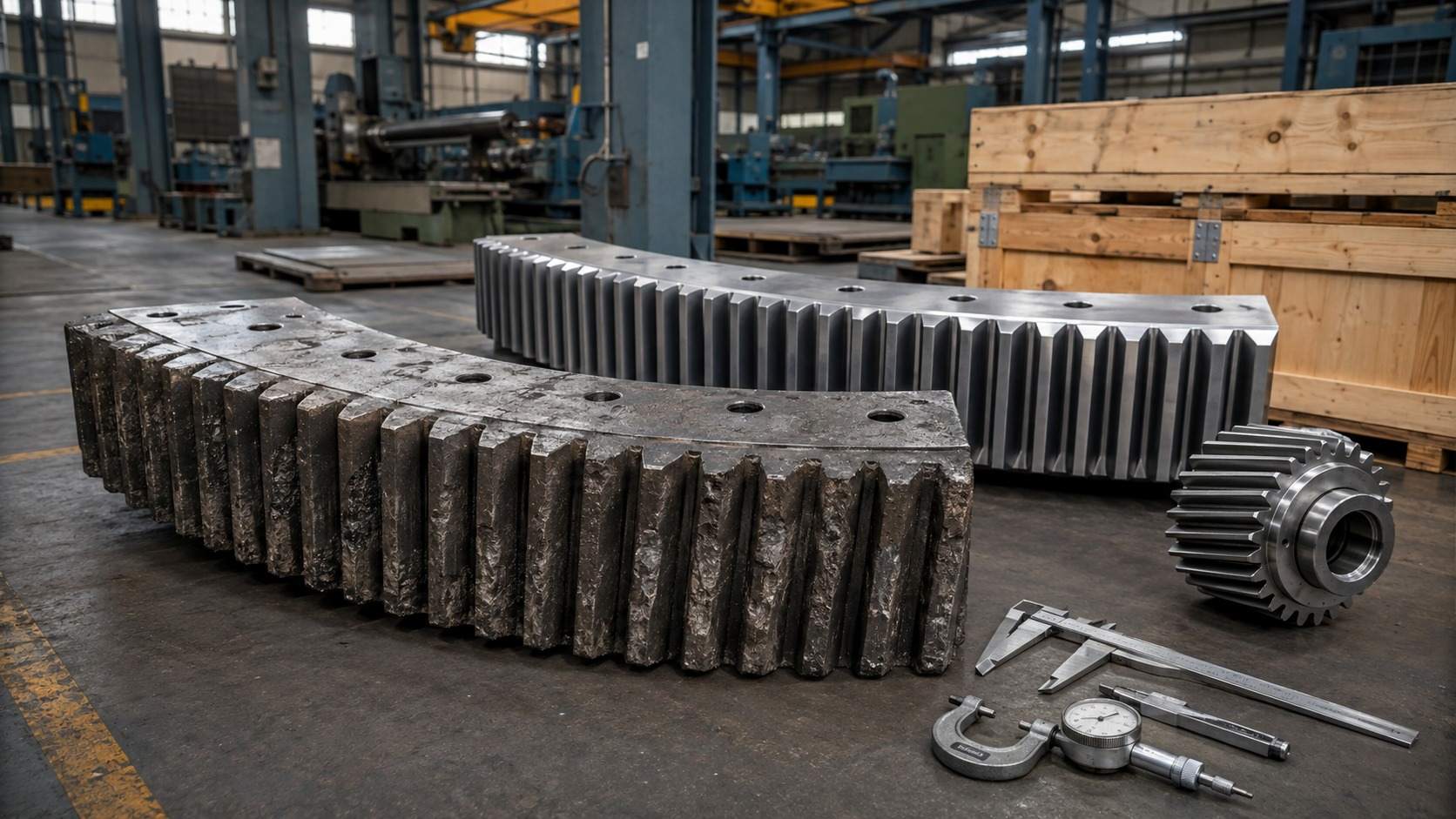

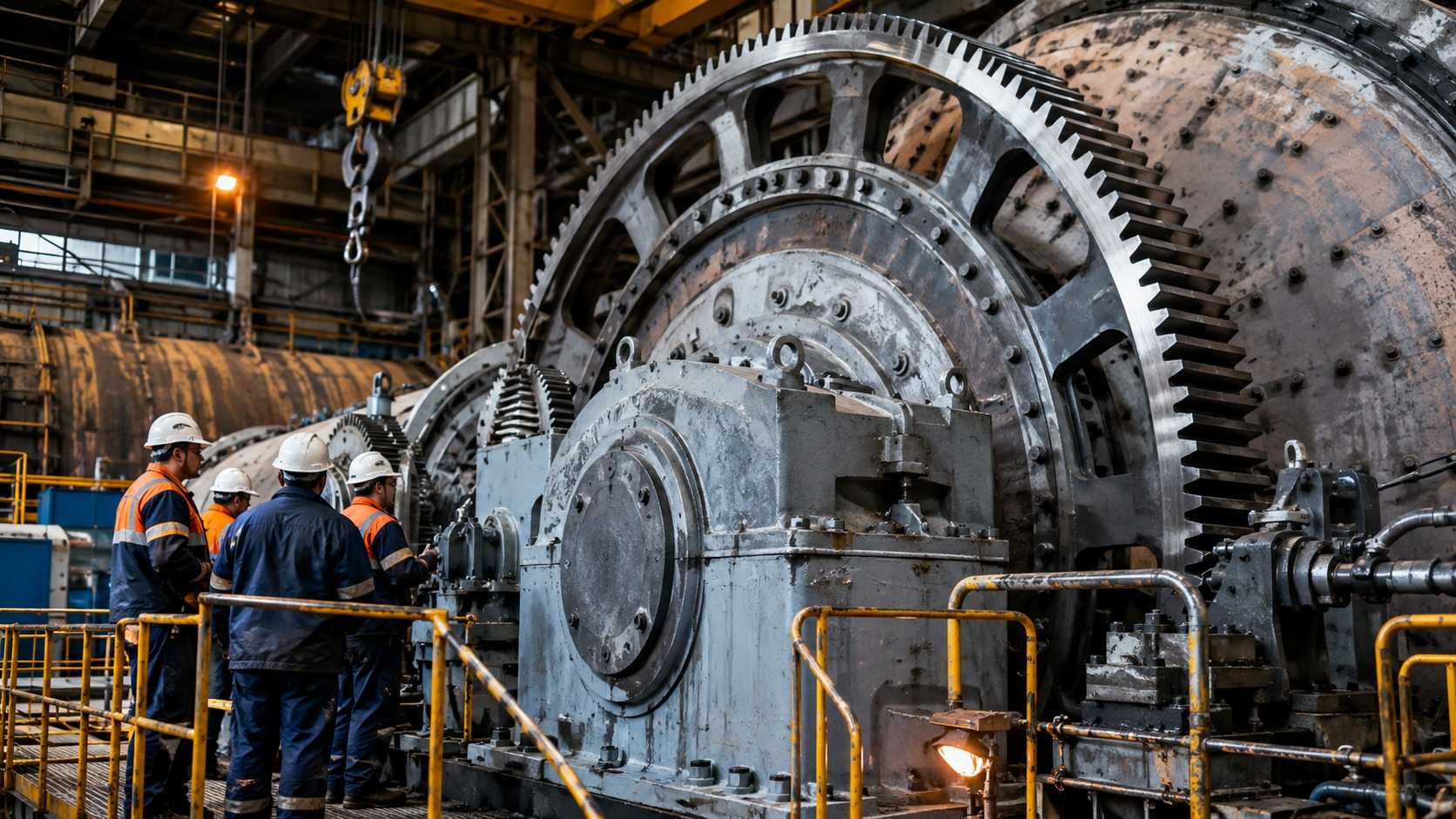

Поврежденная венцовая шестерня – это не просто проблема с запчастями. Во вращающейся печи, шаровой мельнице, мельнице ПСИ, сушилке или другой крупной вращающейся машине венцовая передача передает крутящий момент на оборудование, которое может иметь решающее значение для производственного процесса. Когда зубья шестерни чрезмерно изнашиваются, трескаются, скалываются или имеют ненормальный рисунок контакта, ключевой вопрос заключается не просто в том , «Можно ли это отремонтировать?», а в следующем:
Восстановит ли ремонт надежную работу с приемлемым риском или замена будет более безопасным и экономичным решением?
Правильный ответ зависит от типа повреждения, геометрии оставшегося зуба, основной причины неисправности, состояния сопряженной шестерни и последствий неожиданного отключения. В этом руководстве объясняется, как группы технического обслуживания, инженеры и менеджеры по закупкам могут оценить поврежденный венцовый механизм, прежде чем принимать решение о ремонте или замене.
Yile Machinery производит на заказ сверхмощные венцовые шестерни, коронные шестерни, шестерни и валы-шестерни для вращающихся печей, шаровых мельниц, дробилок, шахтных подъемников и других промышленных применений. Мы поддерживаем OEM-проекты, запасные части и изготовление по индивидуальному заказу на основе чертежей, образцов или технических спецификаций клиентов.
Венцевая шестерня может быть пригодна для контролируемого ремонта, если повреждение локализовано, корень зуба остается структурно целым, шестерня сохраняет приемлемую геометрию, а основная проблема с центровкой или смазкой устранена.
Замена обычно является более безопасным выбором, если есть:
Трещины на корне зуба или рядом с ним
Повторная поломка зуба
Сильный износ значительной части боковой поверхности зуба.
Значительная деформация, радиальное биение или повреждение крепления.
Распространенная питтинговая коррозия, растрескивание или разрушение закаленного слоя.
Повреждения, вызванные постоянным перекосом, из-за которого уже изменилась геометрия шестерни.
Старая передача с недостаточным остаточным сроком службы для следующего планового цикла остановки.
В печах и мельницах большой мощности недорогой ремонт, который выходит из строя на ранней стадии, может привести к гораздо более высоким общим затратам, чем плановая замена. Поэтому решение должно основываться на технических данных, а не только на непосредственной цене запасных частей.
Зубчатый венец редко выходит из строя без причины. Замена или ремонт поврежденной шестерни без выявления первоначальной причины может привести к повторению той же неисправности.
Общие основные причины включают в себя:
Неправильное выравнивание шестерни и шестерни.
Чрезмерное осевое, радиальное или угловое смещение может привести к концентрации нагрузки на одной стороне поверхности зуба. Это часто приводит к неравномерному износу, контакту кромок, высокому местному напряжению и преждевременному повреждению зубьев.
Недостаточная или неправильная смазка
Смазка открытой передачи должна обеспечивать достаточную защитную пленку при высоких нагрузках, низких скоростях, пыли, нагреве и вибрации. Недостаточная смазка может вызвать задиров, перегрев, абразивный износ и точечную коррозию.
Повреждение шестерни или несовместимое состояние шестерни
Изношенная или поврежденная шестерня может быстро повредить недавно отремонтированную или замененную венцовую шестерню. Во многих случаях ведущую и венцовую шестерню необходимо проверять как согласованный комплект.
Механическое движение вращающейся печи или мельницы
Биение корпуса печи, проблемы с выравниванием шин и опорных роликов, износ подшипников, перемещение фундамента или проблемы с цапфой мельницы могут привести к изменению зубчатого зацепления во время работы.
Ошибки при изготовлении или установке
Неправильный зазор, плохая посадка сегментов, неправильная затяжка болтов, неточная обработка или недостаточное качество материала могут сократить срок службы шестерни.
Прежде чем принять решение о ремонте или замене, задокументируйте вид неисправности и проверьте всю систему привода. Соответствующие темы по техническому обслуживанию вращающегося оборудования см. в нашем блоге о промышленном оборудовании , включая технические руководства, посвященные печам, мельницам, конвейерам, коробкам передач, роликам и подшипникам.
Ремонт не является автоматически плохим выбором. Ремонт, выполняемый с использованием утвержденного процесса, подходящих материалов, квалифицированных сварочных процедур, контролируемой механической обработки и окончательного контроля, может продлить срок службы некоторых зубчатых передач.
Незначительные сколы на кончиках зубьев или локальные повреждения от удара можно отремонтировать, если:
Повреждение не распространяется на корень зуба.
Отсутствие трещин в основном материале подтверждается осмотром.
Профиль зуба можно восстановить, не создавая концентрации напряжений.
Сопряженная шестерня серьезно не повреждена.
Рисунок контакта и люфт можно восстановить после ремонта.
Умеренным поверхностным износом можно управлять, если зубья сохраняют достаточную толщину, правильную геометрию сетки и стабильную картину контакта. Однако простое шлифование поврежденных участков без проверки оставшегося профиля зуба может создать новую концентрацию нагрузки.
Небольшие изолированные ямки можно контролировать или ремонтировать в зависимости от глубины, местоположения и скорости прогрессирования. Если точечная коррозия обширная, глубокая или сочетается со сколами и потерей профиля зуба, следует рассмотреть возможность замены.
В сегментированном зубчатом венце некоторые проблемы с монтажом или соединением можно устранить, если корпус зубчатого колеса остается структурно прочным. План ремонта должен включать проверку отверстий для болтов, поверхностей соединений, крепежных деталей, процедуры затяжки и биение шестерни после повторной сборки.
Некоторые виды отказов указывают на то, что срок безопасной эксплуатации редуктора подошел к концу. Продолжение эксплуатации или выполнение ограниченного ремонта может создать неприемлемый риск.
Трещина в корне зуба является одним из наиболее серьезных проявлений, поскольку эта область подвергается высоким нагрузкам при изгибе. Даже если трещина кажется небольшой, она может распространяться под действием повторяющейся крутящей нагрузки и привести к внезапному разрушению зуба.
Замена обычно рекомендуется в следующих случаях:
Трещины обнаруживаются на корнях нескольких зубов.
Трещина распространяется на обод или перемычку шестерни.
Распространение трещины невозможно надежно остановить и проверить.
Предыдущие сварочные ремонты уже проводились на этом же участке.
Машина работает в условиях высокого крутящего момента, ударных нагрузок или в условиях непрерывного производства.
Один сломанный зуб может возникнуть в результате случайной перегрузки или попадания инородного материала. Множественные сломанные зубья, особенно в одной и той же зоне нагрузки, часто указывают на более широкую проблему, связанную с выравниванием, перегрузкой, состоянием материала или зацеплением шестерни.
Замена только отдельных зубов без устранения причины может дать временный результат, но не обязательно восстанавливает долгосрочную надежность.
Замену следует оценивать, когда на зубьях шестерни появляются:
Сильный износ на большом участке окружности
Выраженный износ на одном крае поверхности зуба.
Потеря эвольвентного профиля зуба
Острая или крючковатая форма зубов
Уменьшенная толщина зуба ниже допустимого предела владельца оборудования.
Плохой рисунок контакта, который нельзя исправить выравниванием.
Сильный неравномерный износ часто связан с несоосностью печи или мельницы. Новую венцовую шестерню не следует устанавливать до тех пор, пока не будет измерено и исправлено состояние соосности.
Поверхностное повреждение становится критическим, когда оно затрагивает большую часть нагруженных боковых поверхностей зубьев, создает нестабильный контакт или продолжает расти, несмотря на улучшенную смазку. Растрескивание может обнажить более слабый основной материал и ускорить разрушение.

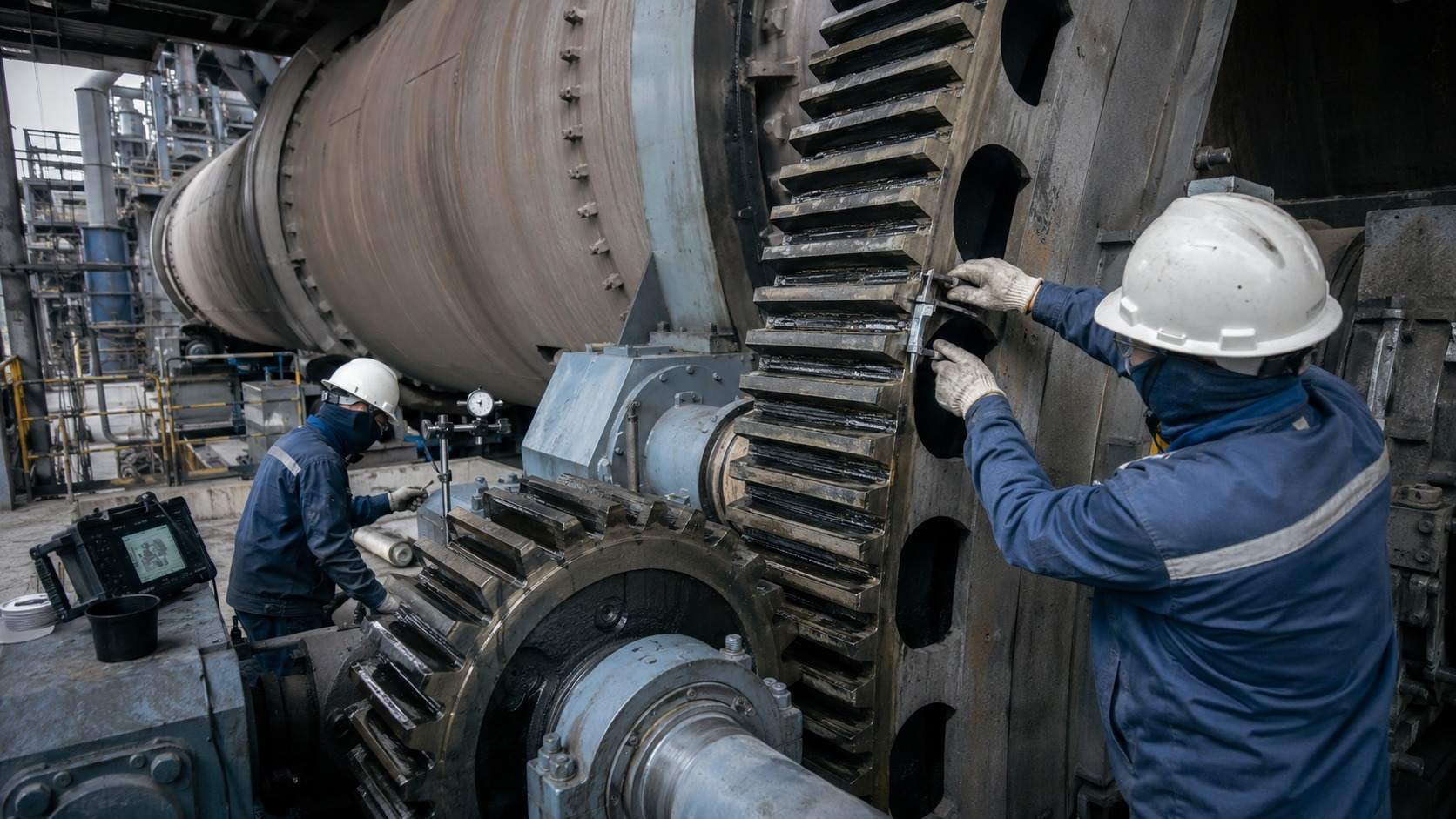

Надежное решение требует большего, чем просто визуальный осмотр. Прежде чем утвердить ремонт или оформить заказ на замену, соберите следующую информацию.
Сфотографируйте каждый поврежденный зуб и определите его положение на часах.
Измерьте толщину зуба в определенных местах.
Проверьте зазор между венцовой шестерней и шестерней.
По возможности проверьте рисунок контакта зубьев в рабочих условиях.
Измерьте радиальное и торцевое биение.
Осмотрите соединения сегментов, монтажные поверхности, болты и отверстия для болтов.
Сравните фактические измерения с оригинальными чертежами, данными OEM или предыдущими записями проверок.
В зависимости от материала зубчатого колеса и вида отказа подходящие испытания могут включать:
Магнитопорошковый контроль (МТ) на наличие поверхностных и приповерхностных трещин в деталях из ферромагнитной стали
Ультразвуковой контроль (УЗК) на наличие внутренних несплошностей и исследование более глубоких трещин.
Капиллярное тестирование (PT) на наличие дефектов поверхности, где это применимо.
Испытание на твердость для подтверждения состояния материала и постоянства термообработки.
Yile Machinery использует контроль размеров и неразрушающий контроль как часть процесса контроля качества тяжелонагруженных зубчатых передач и промышленных компонентов. Наши возможности по производству шестерен включают в себя крупномодульные шестерни для требовательных печей, мельниц, горнодобывающей промышленности и тяжелого оборудования. $CITE_1
Собирайте данные с машины, а не только с шестерни:
История мощности двигателя и крутящего момента
Данные о тенденциях вибрации
Тип смазки, расход и условия применения
Записи о выравнивании печи или мельницы
Состояние шестерни и состояние подшипника шестерни
Биение обечайки или эксцентриситет венцового колеса
Предыдущие ремонты передач и история отказов
Фактор оценки | Ремонт может быть целесообразным | Замена обычно предпочтительнее |
Место повреждения | Локализованная вершина зуба или ограниченное повреждение боковой поверхности | Корень зуба, обод шестерни, перемычка или несколько мест |
Состояние трещины | Отсутствие трещин или подтвержденных поверхностных дефектов | Корневые трещины, распространяющиеся трещины, повторные трещины |
Степень износа | Ограниченный и стабильный | Сильный, обширный или неравномерный износ |
Профиль зуба | Возможна реставрация в пределах спецификации | Потеря профиля препятствует правильному построению сетки |
Биение шестерни | В пределах допустимого диапазона или корректируемо | Чрезмерное биение, деформация или повреждение крепления. |
Состояние шестерни | Обслуживается или заменяется при необходимости | Сильно изношена или повреждена ответная шестерня. |
Первопричина | Выявлено и исправлено | Неизвестно или нерешено |
Планируемый срок эксплуатации | Краткосрочное продление до запланированного отключения | Требуется длительная непрерывная работа |
Производственный риск | Доступны некритические или контролируемые простои | Необходимо избегать дорогостоящих незапланированных простоев. |
Новую венцовую шестерню нельзя рассматривать как изолированную запчасть. Срок службы зависит от всей приводной системы.
Перед установкой осмотрите или проверьте:
Состояние и твердость зубьев шестерни
Биение вала шестерни
Зазор подшипника шестерни
Выравнивание выходов коробки передач
Состояние опорной плиты и фундамента
Состояние опорного ролика печи или подшипника мельницы
Состояние кожуха шестерни и системы смазки
Чистота и точность монтажной поверхности шестерни
Последовательность сборки сегмента, класс крепежа и момент затяжки.
Для вращающихся печей шины, опорные ролики и условия центровки могут напрямую влиять на зацепление зубчатых колес. Для шаровых мельниц и мельниц ПСИ необходимо также оценить состояние подшипников цапфы, перемещение корпуса и соосность привода. В наш ассортимент продукции входят изготовленные на заказ шины для вращающихся печей, цапфовые подшипники, венцовые шестерни, валы, ролики и другие запасные части для тяжелых условий эксплуатации, предназначенные для промышленного обслуживания и OEM-приложений.
Полный запрос предложений снижает инженерные риски, позволяет избежать задержек с ценами и помогает гарантировать, что заменяемый механизм соответствует существующей системе привода.
Пожалуйста, предоставьте следующую информацию, когда она доступна:
Оригинальный чертеж или подробный измеренный чертеж
Тип шестерни: прямозубая, косозубая, кольцевая или сегментная венцовая шестерня.
Количество сегментов
Модуль или диаметральный шаг
Количество зубьев
Внешний диаметр и ширина лицевой стороны
Отверстие, расположение монтажных отверстий и детали соединений
Марка материала и требуемые механические свойства
Требования к термообработке и твердости
Стандарт точности зубчатой передачи, например DIN, AGMA или ISO.
Требуемый контроль и стандарты неразрушающего контроля
Тип, модель и рабочее применение оборудования
Фотографии существующего снаряжения и поврежденных участков.
Данные о шестерне, включая количество зубьев и материал, если таковой имеется.
Производство замены все еще возможно посредством обратного проектирования. Полезная информация включает в себя:
Образец сегмента или поврежденная часть шестерни
Точные полевые измерения
Информация на паспортной табличке оборудования
Фотографии установки
Размеры шестерни
Исторические отчеты о техническом обслуживании
Данные испытаний материала, если таковые имеются.
Применительно к шаровым мельницам вы также можете обратиться к нашей информации о шестернях шаровых мельниц и предоставить имеющиеся чертежи или спецификации для технической проверки.
Команды по закупкам должны оценивать не только цену. Большая зубчатая передача является критически важным компонентом с потенциально высокими затратами на остановку, сложными требованиями к транспортировке и сложными условиями установки.
При выборе поставщика задайте следующие вопросы:
Может ли поставщик изготовить необходимый модуль, диаметр и конфигурацию сегментов?
Какой материал будет использоваться и может ли поставщик предоставить сертификат испытаний материала?
Какой процесс термообработки и диапазон твердости будут применяться?
Какое обрабатывающее оборудование будет использоваться для нарезания и чистовой обработки зубьев?
Будут ли проводиться UT, MT, испытания на твердость и контроль размеров?
Может ли поставщик предоставить отчеты о проверке перед отправкой?
Как будет защищено снаряжение во время международной перевозки?
Может ли поставщик поддержать производство замены на основе чертежей, образцов или данных обратного проектирования?
Какие документы будут прилагаться к отправке?
Может ли поставщик обеспечить техническую связь во время установки и ввода в эксплуатацию?
Yile Machinery производит сверхмощные шестерни и шестерни по индивидуальному заказу с зуборезкой, червячной обработкой, механической обработкой, контролем размеров и поддержкой неразрушающего контроля. Мы производим отдельные детали и небольшие партии для проектов замены, модернизации оборудования и программ OEM-оборудования.
Это зависит от расположения трещины, ее глубины, материала шестерни, условий эксплуатации и порядка ремонта. Небольшие локализованные дефекты иногда можно устранить с помощью специального процесса сварки и механической обработки. Однако трещины в корне зуба, повторяющиеся трещины и трещины, распространяющиеся на обод или перемычку, обычно требуют более консервативной оценки и часто приводят к замене.
Не всегда, но шестерню необходимо тщательно осмотреть. Изношенная шестерня может быстро повредить новую венцовую шестерню. Если профиль зуба шестерни, твердость, рисунок контакта или состояние вала выходят за допустимые пределы, лучшим решением может быть замена или восстановление в рамках ремонта системы привода.
Наиболее распространенными причинами являются несоосность, неправильный люфт, радиальное или осевое биение, плохая смазка, износ подшипников шестерни, движение корпуса печи, движение мельницы и ошибки установки. Неравномерный износ всегда должен вызывать проверку всей трансмиссии.
Время выполнения заказа зависит от диаметра зубчатого колеса, модуля, материала, количества сегментов, маршрута литья или ковки, термообработки, требований к механической обработке, объема проверки и пункта назначения. Предоставление полной технической информации на этапе запроса предложений помогает сократить процесс инженерной проверки и планирования производства.
В зависимости от согласованной спецификации документы могут включать сертификат испытаний материала, записи о термообработке, результаты испытаний на твердость, отчеты UT/MT, отчеты о проверке размеров, записи измерений зубчатых колес, упаковочный лист и отгрузочную документацию.
Да. Для проектов без полных оригинальных чертежей Yile Machinery может просмотреть образцы, фотографии, полевые измерения, детали оборудования и доступные технические данные, чтобы оценить решение для обратного проектирования и производства замены. Окончательное производство должно начаться после подтверждения технических требований и критических размеров обеими сторонами.
Если вам нужно оценить поврежденную шестерню, спланировать замену запасной части, заменить изношенную коронную шестерню или приобрести специальный комплект шестерен и шестерен, первым шагом является полный технический анализ.
Пожалуйста, пришлите нам:
Чертежи передач, эскизы или доступные спецификации
Модель оборудования и сведения о применении
Фотографии износа, трещин или поврежденных зубов.
Требования к материалу и твердости
Количество и требуемая дата поставки
Страна назначения или порт
Yile Machinery может предоставить индивидуальную поддержку при производстве тяжелых шестерен, шестерен, валов, отливок, поковок и других деталей промышленного оборудования . Свяжитесь с нашей командой инженеров, чтобы обсудить требования к запасным частям для вращающейся печи, шаровой мельницы, горнодобывающей промышленности или тяжелого оборудования.
