Замена венечного зубчатого колеса: когда заменять, как планировать останов и что указывать

Зубчатый венец шаровой мельницы или вращающейся печи не является расходным материалом. Это основной капитальный компонент, который обычно стоит 150 000–800 000 долларов США, на его производство уходит 8–20 недель, а для замены требуется плановая остановка на 7–21 день. Таким образом, решение о замене зубчатого венца является одним из наиболее важных решений по планированию технического обслуживания в тяжелой промышленности. Если сделать это слишком поздно, вы рискуете получить катастрофический перелом зуба, из-за которого завод отключится на несколько месяцев. Если вы сделаете это слишком рано, вы спишете компонент, срок службы которого составляет годы.

Это руководство дает инженерам по надежности, менеджерам по техническому обслуживанию и руководителям заводов техническую основу для правильного принятия этого решения, охватывая методы измерения износа, которые определяют оставшийся срок службы шестерни, опцию «переворот шестерни», которая может удвоить срок службы без полной замены, процесс планирования останова для капитальной замены и полный контрольный список технических характеристик для заказа правильно изготовленной сменной шестерни.

Часть 1. Понимание износа венцового механизма и режимов отказа

Прежде чем устанавливать критерии замены, важно понять, как изнашиваются и выходят из строя венцовые шестерни. Не все виды износа одинаковы — некоторые режимы износа являются постепенными и предсказуемыми, что дает возможность предупреждать о них годами; другие являются внезапными и катастрофическими, практически без предупреждения.

1.1 Нормальный износ: уменьшение толщины зуба

При правильных условиях эксплуатации (правильная центровка, адекватная смазка, правильный зазор) венцовая шестерня изнашивается в первую очередь за счет адгезионного и абразивного износа боковых поверхностей зубьев. Профиль зуба постепенно теряет материал, зуб становится тоньше, люфт увеличивается. Это ожидаемый нормальный режим износа.

Нормальный износ – это:

• Постепенное — измеряется как медленное, последовательное уменьшение толщины зуба в течение месяцев и лет.

• Предсказуемость — скорость износа (мм на 1000 часов работы) после установления относительно постоянна.

• Управляемость — регулярные измерения позволяют рассчитать оставшийся срок службы и заблаговременно спланировать замену.

Ключевым показателем нормального износа является толщина зуба на делительной окружности , измеряемая штангенциркулем с зубьями шестерни или оптическим компаратором. По мере утончения зуба прочность на изгиб у корня зуба снижается — когда оставшаяся толщина зуба становится ниже минимально допустимого значения, шестерню необходимо заменить независимо от состояния поверхности.

1.2 Питтинг и растрескивание: поверхностная усталость

Питтинг – это образование небольших кратеров на боковой поверхности зуба, вызванное контактной усталостью при качении. При циклическом контактном напряжении Герца подповерхностные трещины возникают в местах включений или поверхностных дефектов, распространяются на поверхность и вызывают отрыв небольших фрагментов материала, оставляя поверхность с ямками.

Питтинг проходит поэтапно:

• Начальная ямка: небольшие неглубокие ямы, сконцентрированные возле линии подачи. Часто проходит самопроизвольно — ямки перераспределяют контактное напряжение, и прогрессирование замедляется. Следите, но не паникуйте.

• Прогрессирующая точечная коррозия: ямки растут и сливаются. Площадь контакта значительно уменьшается, увеличивая нагрузку на оставшуюся поверхность. Скорость износа увеличивается. Плановая замена.

• Разрушительная питтинговая коррозия (сколы): откололись большие участки поверхности зуба. Профиль зуба сильно искажен. Требуются немедленные действия — высок риск перелома зуба. [1]

1.3 Растрескивание и перелом корня зуба

Трещины в корнях зубьев являются наиболее опасным видом отказа: они могут распространиться до полного разрушения зуба в течение нескольких часов после обнаружения, а сломанный зуб может привести к катастрофическому повреждению сопряженной шестерни и системы привода мельницы.

Корневые трещины возникают по следующим причинам:

• Усталость при изгибе: циклическое напряжение при изгибе в корне зуба превышает предел выносливости материала — обычно это вызвано перегрузкой, ударными нагрузками или концентрацией напряжений из-за поверхностных дефектов.

• Перегрузка, вызванная несоосностью: краевой контакт концентрирует нагрузку на части поверхности зуба, значительно увеличивая напряжение изгиба корня.

• Дефекты материала: включения, пористость или недостаточная термическая обработка в плохо изготовленном механизме.

Обнаружение: Магнитопорошковый контроль (MT) является стандартным методом обнаружения трещин в корнях зубов. MT следует выполнять при каждом плановом останове передач, срок службы которых превышает 60 000 часов, или любой передачи, на которой наблюдается прогрессирующая точечная коррозия.

1.4 Подсчет очков и потертостей

Задиры (также называемые истиранием) — это сильный адгезионный износ, вызванный разрушением смазочной пленки — происходит контакт металла с металлом, и материал переносится с одной поверхности зуба на другую, оставляя глубокие царапины или выбоины в направлении скольжения зуба.

Начисление баллов обусловлено:

• Неисправность системы смазки (неисправность насоса, засорение магистралей, неправильный сорт смазки)

• Чрезмерная температура зубьев (высокая температура окружающей среды + высокая нагрузка + недостаточный поток смазки)

• Неправильный зазор (слишком малый зазор приводит к выдавливанию смазочной пленки)

• Загрязнение смазки водой или абразивными частицами.

Повреждения от задиров являются постоянными: поцарапанные поверхности невозможно отремонтировать в полевых условиях. Шестерня с небольшими царапинами может продолжать эксплуатироваться при исправленной смазке, но шестерня с сильными царапинами навсегда нарушает целостность поверхности, и за этим последует ускоренный износ.

Часть 2. Методы измерения износа и критерии замены

2.1 Измерение толщины зуба

Метод: штангенциркуль с зубьями шестерни (для доступных шестерен) или измерение диапазона по нескольким зубьям (более точно для шестерен с большим модулем).

Процедура измерения диапазона:

1. Выберите количество зубьев для охвата — для венцовых шестерен с большим модулем охват 3–5 зубьев обеспечивает стабильное измерение.

2. Измерьте размер пролета $$W_k$$ с помощью большого наружного микрометра или цифрового штангенциркуля.

3. Сравните с номинальным размером пролета, указанным на чертеже шестерни.

4. Рассчитайте уменьшение толщины зуба: $$Delta s = W_{k,номинальное} - W_{k,measured}$$

Критерии замены, основанные на уменьшении толщины зуба:

2.2 Люфт как индикатор износа

По мере того как зубья изнашиваются и становятся тоньше, межосевое расстояние остается постоянным, но люфт увеличивается — зазор между боковыми сторонами неведущих зубьев увеличивается, поскольку материал теряется как с боковых сторон зубьев шестерни, так и с ведущей шестерни.

Контроль износа по люфту:

$$Delta j = j_{измеренное} - j_{номинальное}$$

Где $$j_{номинальный}$$ — зазор, указанный на чертеже шестерни (обычно 0,03–0,05 × модуль).

Пример: Для зубчатого колеса модуля 36 с номинальным люфтом 1,4 мм:

• Нормальный: измеренный люфт до 37,4 мм (1,4+36)

• Умеренный: 37,4–73,4 мм — подождите, это не правильно. Формула дает прибавку в мм, а не умноженное значение.

Уточняю: для Модуля 36 увеличение люфта на 1 × модуль = 36 мм явно не правильный масштаб. Правильная отраслевая практика такова:

• Порог действия: Увеличение люфта > 12 мм выше номинального значения (отраслевой стандарт для венцов больших шаровых мельниц, согласно контрольному списку проверок OxMaint) [1]

• Порог переворота шестерни: Увеличение люфта на 8–12 мм — перед полной заменой рассмотрите возможность переворота шестерни.

• Порог замены: увеличение люфта > 12 мм в сочетании с уменьшением толщины зуба > 25 %.

Всегда сопоставляйте измерения люфта с прямыми измерениями толщины зубьев — сам по себе люфт может ввести в заблуждение, если шестерня также значительно изношена.

2.3 Оценка зоны питтинга

Метод: Визуальный осмотр и фотографирование во время плановых остановов.

Процедура оценки:

1. Тщательно очистите поверхности зубов (мойка под давлением + протирка растворителем).

2. Сфотографируйте репрезентативную выборку зубов — минимум 10 последовательных зубов в 3 местах по окружности.

3. Оцените процент площади боковой поверхности зуба, пораженной точечной коррозией.

4. Классифицируйте выраженность питтинга, используя следующую шкалу:

2.4 График неразрушающего контроля (NDT)

Для зубчатых венцов со значительным стажем эксплуатации одного только визуального осмотра недостаточно. Установите график неразрушающего контроля:

Часть 3. Вариант переключения передач — удвоение срока службы без полной замены

Прежде чем приступить к полной замене шестерни, всегда оценивайте возможность переворота шестерни . Это одна из наиболее экономически эффективных стратегий технического обслуживания, доступных для венцовых шестерен шаровых мельниц и вращающихся печей, однако ее часто упускают из виду бригады технического обслуживания, незнакомые с этой техникой.

3.1 Что такое переключение передач?

Переворот венцового колеса (также называемый поворотом зубчатого колеса или реверсом зубчатого колеса) включает в себя снятие венцового колеса с корпуса мельницы, поворот его на 180 ° вокруг своей оси (поворот лицом к лицу) и повторную установку. В результате ранее неизношенные боковые поверхности зубьев — боковые поверхности неприводной стороны, не несущие никакой нагрузки — становятся новыми боковыми сторонами ведущей стороны.

Поскольку в течение всего срока службы шестерня вращалась только в одном направлении, то боковые поверхности неведущей стороны находятся по существу в новом состоянии. После переворота шестерня фактически имеет полный набор неизношенных поверхностей зубьев, доступных для обслуживания.

3.2 Когда уместно переключение передач?

Переключение передач целесообразно в следующих случаях:

• ✅ Боковые поверхности зубьев ведущей стороны имеют износ от умеренного до сильного (уменьшение толщины зуба на 20–30 %).

• ✅ Боковые поверхности зубьев неприводной стороны в хорошем состоянии (подтверждено осмотром после снятия)

• ✅ Корпус шестерни (обод, перемычка, ступица, соединения сегментов) конструктивно исправен — без трещин, без значительной коррозии.

• ✅ В корневых зонах зубов при МТ-осмотре трещин нет.

• ✅ Шестерня симметрична — профиль зубьев одинаковый с обеих сторон (стандартный эвольвентный профиль), поэтому шестерня корректно работает при переворачивании

Переключение передач нецелесообразно , если:

• ❌ Обнаружены трещины корня зуба — переворачивание не устраняет трещины корня

• ❌Корпус редуктора имеет структурные повреждения (треснутый обод, треснувшая перемычка).

• ❌ Шестерня имеет несимметричный профиль зубьев (некоторые косозубые венцы имеют асимметричные профили — см. рисунок)

• ❌ На боковых сторонах неприводной стороны наблюдаются значительные язвы коррозии из-за стоячей воды или химического воздействия.

• ❌ Шестерню уже однажды переворачивали — оригинальные боковые стороны приводной стороны теперь являются неприводной стороной и будут в плохом состоянии

3.3 Сравнение затрат: перевернуть и заменить

Для шестерни с уменьшением толщины зубьев на 25 % на ведущей стороне и добротным корпусом шестерни флип обеспечивает примерно такой же дополнительный срок службы, как и новая шестерня, за 5–15 % стоимости. Экономика убедительна почти во всех случаях, когда корпус коробки передач исправен.

Часть 4. Планирование замены оборудования

Независимо от того, выполняете ли вы переключение передач или полную замену, процесс планирования остановки одинаков. Разница заключается в объёме работ и сроках поставки нового оборудования.

4.1 Планирование времени выполнения заказа — наиболее важный фактор

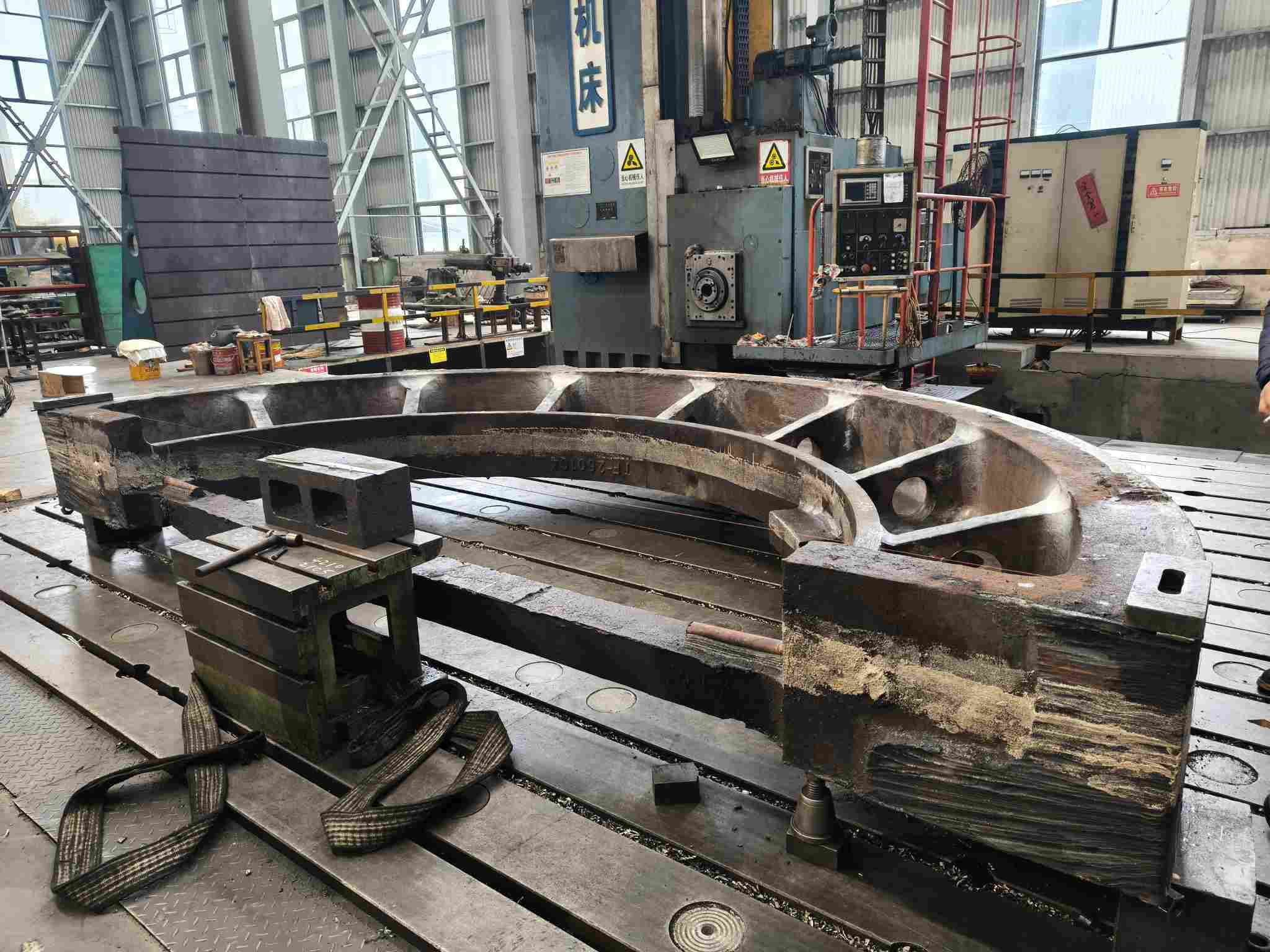

Единственной наиболее распространенной причиной длительных незапланированных простоев в проектах по замене венцового зубчатого колеса является недостаточное время подготовки нового зубчатого колеса . Большая венцовая шестерня не является стандартным изделием — это деталь, изготавливаемая по индивидуальному заказу, для которой требуется:

• Подготовка шаблона или оснастки: 1–3 недели.

• Отливка и затвердевание: 1–2 недели.

• Термическая обработка: 1–2 недели.

• Черновая обработка: 2–4 недели

• Зубонарезка (червячная или фрезерная обработка): 3–6 недель (в зависимости от модуля и размера)

• Завершающая обработка и проверка: 1–2 недели.

• Неразрушающий контроль и документация по качеству: 1 неделя

• Доставка (морской фрахт из Китая): 3–6 недель.

Общее типичное время выполнения заказа: 16–26 недель от утверждения чертежа до прибытия на объект.

Это означает, что решение о замене и размещение заказа должны быть приняты как минимум за 5–7 месяцев до запланированного закрытия замены. Для электростанций, работающих с ежегодными циклами останова, это означает, что заказ на замену должен быть размещен во время или сразу после проверки останова в текущем году для исполнения при останове в следующем году.

График практического планирования:

4.2 Определение объема работ

Остановка работ по замене зубчатого венца является крупным проектом. Определите полный объем работ до начала остановки — расползание объема во время остановки является основной причиной перерасхода средств.

Обязательные элементы объема (всегда включают):

• Снятие и установка зубчатого венца

• Проверка шестерни — определите, требуется ли одновременная замена шестерни.

• Проверка подшипников ведущей шестерни и замена при необходимости

• Крепежные элементы венцовой передачи (пружины, тангенциальные болты) — заменить комплектом.

• Болты соединения сегментов — заменить на новые высокопрочные болты.

• Проверка и ремонт защиты привода

• Очистка и проверка системы смазки

• Полная послеустановочная центровка (люфт + рисунок контакта)

• Процедура обкатки

Элементы условной области действия (оцениваются во время остановки):

• Проверка фланцев корпуса мельницы и обработка при необходимости

• Проверка подшипников цапфы

• Оценка футеровки мельницы

• Проверка приводной муфты

4.3 Требования к крану и такелажу

Замена зубчатого венца требует способности поднимать тяжелые грузы. Перед выключением убедитесь в следующем:

Оценка веса:

Приблизительную оценку веса венцового колеса можно сделать исходя из:

$$W_{gear} approx rac{pi}{4} imes (D_o^2 - D_i^2) imes b imes ho imes 10^{-9}$$

Где $$D_o$$ = внешний диаметр (мм), $$D_i$$ = внутренний диаметр (мм), $$b$$ = ширина торца (мм), $$ ho$$ = плотность материала (7850 кг/м³ для литой стали).

Для сегментной передачи разделите ее на количество сегментов, чтобы получить подъемную массу на каждый сегмент — обычно это определяющий показатель при выборе крана.

Типичные веса сегментов:

• 2-сегментная передача диаметром 6 м: 15–25 тонн на сегмент.

• 2-сегментная передача, диаметр 9 м: 35–60 тонн на сегмент.

• 4-сегментная передача, диаметр 9 м: 18–30 тонн на сегмент.

Убедитесь, что грузоподъемность заводского крана, радиус стрелы в месте расположения завода и точки крепления такелажа достаточны для подъема самых тяжелых грузов. Если нет, организуйте мобильный кран заранее — без предварительного бронирования работоспособность крана во время простоя не гарантируется.

4.4 Последовательность выполнения завершения работы

День 1–2: Подготовка и разборка

1. Заблокируйте и пометьте (LOTO) все источники энергии — электрические, пневматические, гидравлические.

2. Слейте и соберите трансмиссионную смазку для утилизации или переработки.

3. Снимите секции защиты привода.

4. Отсоедините приводную муфту между двигателем/коробкой передач и шестерней.

5. Снимите крепежные болты корпуса подшипника ведущей шестерни и освободите шестерню от венцовой шестерни.

6. Снимите разбрызгиватели и форсунки смазки зубчатого венца.

День 2–4: Снятие венцового колеса.

1. Перед снятием отметьте угловое положение шестерни на корпусе мельницы (ссылка для повторной установки).

2. Снимите болты соединения сегментов. Разложите болты по соединениям для проверки.

3. Снимите пружинные пластины или тангенциальные крепежные болты.

4. Установите первый сегмент — прикрепите подъемное оборудование к подъемным проушинам сегмента (подтвердите грузоподъемность подъемных проушин по чертежу).

5. Поднимите первый сегмент и опустите его на землю для проверки и утилизации.

6. Повторите для остальных сегментов.

День 4–7: Осмотр и подготовка.

1. Осмотреть фланец корпуса мельницы — измерить плоскостность, проверить на наличие коррозии, при необходимости подвергнуть механической обработке.

2. Осмотрите крепежные отверстия пружинной пластины — отремонтируйте поврежденную резьбу.

3. Осмотрите и очистите все монтажные поверхности.

4. Осмотрите шестерню — измерьте толщину зуба, проверьте наличие трещин (МТ), оцените состояние подшипника.

5. Предварительно соберите новые сегменты шестерни на земле — перед установкой проверьте посадку соединения сегментов и погрешность шага.

День 7–14: Установка нового оборудования.

1. Установите новые пружинные пластины или тангенциальные крепежные детали.

2. Поднимите первый сегмент на место — совместите с метками на корпусе мельницы.

3. Затяните болты соединения сегментов вручную.

4. Поднимите и установите оставшиеся сегменты

5. Постепенно затягивайте болты соединения сегментов в последовательности, указанной на рисунке — не затягивайте полностью ни одно соединение, пока все сегменты не окажутся на своих местах.

6. Окончательный момент затяжки всех болтов соединения сегментов в соответствии со спецификацией.

7. Измерьте радиальное и осевое биение — прежде чем продолжить, убедитесь, что оно соответствует техническим характеристикам.

День 14–17: Переустановка и выравнивание шестерни.

1. Установите корпус подшипника ведущей шестерни в приблизительное положение.

2. Выполните полную процедуру центровки (измерение зазора, анализ пятна контакта, регулировка корпуса подшипника) — см. руководство по выравниванию венцовой шестерни шаровой мельницы.

3. Установите смазочные распылители и форсунки.

4. Установите на место приводную муфту.

5. Установите защиту привода на место

День 17–21: Обкатка и проверка

1. Работа без нагрузки: 4 часа на пониженной скорости — следите за температурой и уровнем шума.

2. Работа при частичной нагрузке: 24 часа при заряде 50 % — контролируйте и проверяйте

3. Работа при полной нагрузке: 48 часов — окончательная проверка центровки

4. Документируйте все измерения как новую базовую линию.

Часть 5. Что указывать при заказе сменного зубчатого венца

Правильная спецификация так же важна, как и правильное производство. Неправильно указанная шестерня — неправильный модуль, неправильный угол давления, неправильный материал, неправильная конфигурация сегментов — не подлежит исправлению после изготовления. Следующий контрольный список охватывает все параметры, которые необходимо подтвердить перед размещением заказа.

5.1 Геометрические параметры (по чертежу или измерению)

5.2 Спецификация материала

Спецификация материала является наиболее важным параметром качества, который чаще всего занижается в заказах на замену. Не просто указывайте «литую сталь» — укажите полный стандарт на материал.

Стандартные материалы для зубчатых венцов:

Всегда указывайте:

• Марка материала и стандарт

• Состояние термообработки (нормализованное или закаленное и отпущенное — Q&T предпочтительнее для применений с высокими нагрузками)

• Минимальная прочность на разрыв, предел текучести и удлинение

• Диапазон твердости (HB) в указанных местах испытаний

• Энергия удара по Шарпи при рабочей температуре

5.3 Требования к качеству и контролю

В заказе на поставку укажите следующие требования к проверке:

Химический анализ: сертификат анализа в ковше для каждой плавки стали — проверка соответствия указанной марке.

Механические свойства: Испытательные стержни, отлитые из одной плавки, термически обработанные с помощью зубчатого колеса — растяжение, текучесть, удлинение, уменьшение площади, удар по Шарпи.

Исследование твердости: твердость по Бринеллю в определенных местах корпуса шестерни и боковых поверхностей зубьев.

Проверка размеров: Полный отчет о размерах, включая:

• Толщина зуба на делительной окружности (минимум 3 места на сегмент)

• Радиальное биение шестерни в сборе (измеряется на приспособлении производителя)

• Осевое биение шестерни в сборе

• Ошибка шага соединения сегмента (радиальная и осевая)

• Положение и диаметр монтажного болтового отверстия

НК:

• Ультразвуковой контроль (UT): 100 % корпуса шестерни в соответствии с EN 12680-3 или его эквивалентом — выявление внутренней пористости и включений.

• Магнитопорошковый контроль (MT): 100 % зон корней зубов и участков соединения сегментов согласно EN 1369 или его эквиваленту.

Точность зубчатого колеса: профиль зуба, шаг и размеры шага зуба согласно DIN 3962 или AGMA 2000 — укажите класс точности (класс 9 или выше для большинства промышленных зубчатых колес).

5.4 Вариант реверс-инжиниринга устаревших передач

Для заводов, где оригинальные чертежи недоступны, что характерно для оборудования, установленного 20–40 лет назад, единственным вариантом является реверс-инжиниринг. Компетентный производитель может воссоздать запасную венцовую шестерню из изношенной оригинала при наличии достаточной информации.

Что нужно Yile Machinery для реверс-инжиниринга:

• Сама изношенная шестерня (предпочтительно) — или качественные размерные замеры

• Количество зубов (подсчитывается напрямую)

• Измерение наружного диаметра (в нескольких точках)

• Измерение ширины лица

• Диаметр окружности крепежных болтов и количество болтов

• Четкие фотографии профиля зуба, соединений сегментов и крепежных деталей.

• Любые оставшиеся данные паспортной таблички (модуль, материал, производитель)

Что мы можем определить по изношенной шестерне:

• Модуль (из расчета делительного диаметра)

• Угол давления (из измерения профиля зуба с помощью оптического компаратора)

• Угол спирали (на основании измерения шага зуба)

• Исходная толщина зуба (по результатам измерений, с поправкой на износ)

• Геометрия соединения сегментов

Что нельзя определить только по изношенной шестерне:

• Исходная спецификация материала — мы порекомендуем подходящую марку в зависимости от области применения.

• Оригинальная термообработка — укажем правильную обработку для рекомендованного материала

Часть 6. Стоит ли одновременно заменять шестерню?

Это один из наиболее часто обсуждаемых вопросов при планировании замены венцового механизма. Ответ зависит от состояния существующей шестерни и экономики ситуации.

Случай одновременной замены шестерни

Совместимость с износом: новая венцовая шестерня имеет полную толщину зуба и правильный эвольвентный профиль. Старая, изношенная шестерня имеет уменьшенную толщину зуба и измененный (изношенный) профиль. Когда новая шестерня входит в зацепление с изношенной шестерней, рисунок контакта будет неправильным — правильный профиль новой шестерни не будет правильно совпадать с измененным профилем изношенной шестерни. Это вызывает ускоренный износ новой шестерни с первого дня эксплуатации.

Совместимость по твердости: венцовые шестерни обычно мягче шестерен (шестерня обычно на 30–50 HB тверже шестерни, чтобы обеспечить преимущественный износ шестерни - шестерню дешевле заменить, чем вал шестерни). Если существующая шестерня изношена до такой степени, что ее дифференциал твердости поверхности больше не соответствует норме, новая шестерня может изнашиваться быстрее, чем ожидалось.

Экономика остановки: дополнительные затраты на замену шестерни во время остановки замены венцового колеса намного ниже, чем стоимость отдельной остановки позже. Мельница уже стоит, привод уже разобран, а работы по центровке все равно надо делать.

Аргументы в пользу сохранения существующей шестерни

Состояние шестерни хорошее: если уменьшение толщины зубьев шестерни составляет менее 15% и отсутствуют трещины или значительные питтинги, шестерня имеет значительный остаточный срок службы. Преждевременная замена приводит к потере работоспособного компонента.

Бюджетные ограничения: валы-шестерни для крупных заводов также дороги (30 000–150 000 долларов США), а время выполнения заказа составляет 8–16 недель. Если бюджет не позволяет одновременную замену, отдайте приоритет венцовому механизму и запланируйте замену шестерни на следующий останов.

Правило принятия решения: Измерьте толщину зуба шестерни. Если уменьшение составляет менее 20 % и трещин не обнаружено, сохраните шестерню. Если снижение составляет 20–30 %, запланируйте замену шестерни при следующем останове. Если уменьшение превышает 30%, замените одновременно с венцовой шестерней.

Часто задаваемые вопросы

Вопрос 1: Как долго обычно служит венцовая шестерня шаровой мельницы?

Срок службы сильно варьируется в зависимости от условий эксплуатации, качества смазки, соблюдения соосности и качества материала. При хороших условиях (правильная центровка, достаточная смазка, правильный материал) качественная венцовая шестерня шаровой мельницы должна прослужить 15–25 лет. При плохих условиях эксплуатации (перекос, сбой смазки, абразивное загрязнение) срок службы может составлять всего 5–8 лет. Самым важным фактором является соосность: шестерня с перекосом может выйти из строя через 2–3 года, независимо от качества материала.

Вопрос 2: Можно ли отремонтировать венцовую шестерню, а не заменить ее?

Небольшие язвы (глубиной менее 5 мм, менее 15 % площади поверхности зуба) иногда можно устранить ремонтом сварки и шлифовкой с последующей механизированной проверкой, чтобы подтвердить надежность ремонта. Однако ремонт сваркой зубьев венцового колеса — это специализированная операция, требующая предварительного нагрева, контролируемой температуры между проходами, термообработки после сварки и тщательной шлифовки для восстановления профиля зуба. Это не ремонт в полевых условиях — он требует снятия шестерни и работы в контролируемой мастерской. Для шестерен с выраженной питтинговой коррозией или трещинами на корнях зубьев ремонт нецелесообразен, и единственным безопасным вариантом является замена.

Вопрос 3. Как узнать, нужно ли заменить венцевое колесо или просто отрегулировать его?

Если основным признаком является вибрация, шум или неравномерный износ, но толщина зуба все еще находится в пределах 20% от первоначальной и трещин не обнаружено, то повторная центровка, вероятно, будет правильным первым шагом. Если толщина зуба уменьшилась более чем на 25 % или если питтинг покрывает более 20 % поверхности зуба, планирование замены следует начинать независимо от состояния выравнивания. Эти две проблемы не являются взаимоисключающими: изношенная шестерня, которая также смещена, требует как повторной центровки (чтобы остановить ускорение износа), так и планирования замены (поскольку износ невозможно обратить вспять).

Вопрос 4. Какова минимальная информация, необходимая для заказа сменного зубчатого венца?

Как минимум: количество зубьев, модуль, внешний диаметр, ширина торца, количество сегментов и расположение болтов крепления. Используя эти шесть параметров, производитель может изготовить замену. Однако для полностью правильной замены также необходимы угол давления, угол спирали, спецификация материала и класс точности. Если чертежи недоступны, предоставьте изношенную шестерню для измерения или свяжитесь с нами, предоставив фотографии и основные размеры для предварительной оценки.

Вопрос 5: Можно ли заменить венцовую шестерню, не снимая корпус мельницы?

Да, это одно из основных преимуществ конструкции сегментного венцового колеса. 2-сегментную или 4-сегментную шестерню можно снимать и устанавливать по одному сегменту за раз, не снимая корпус мельницы с цапфовых подшипников. Корпус мельницы остается на своем фундаменте на протяжении всей замены. Это стандартный метод замены шаровых мельниц и вращающихся печей на действующих предприятиях.

В6: Сколько стоит замена венцовой шестерни шаровой мельницы?

Стоимость зависит в первую очередь от размера (диаметра и ширины грани), модуля, материала и количества сегментов. В качестве приблизительного руководства:

• Малая венцовая шестерня мельницы (диаметр 3–5 м): 80 000–200 000 долларов США.

• Зубчатый венец средней мельницы (диаметр 5–8 м): 200 000–450 000 долларов США.

• Большое венцевое колесо мельницы (диаметр 8–12 м): $450 000–$800 000+.

Это производственные затраты на условиях франко-завод в Китае. Добавьте стоимость доставки, импортных пошлин и затрат на установку в общую стоимость проекта. Свяжитесь с jasmine@yileindustry.com и сообщите характеристики вашего оборудования, чтобы получить точное предложение.

Вопрос 7: Какое время я должен запланировать для замены венцового механизма от Yile Machinery?

Стандартное время выполнения заказа от утверждения чертежа до отгрузки на условиях франко-завод для большинства венцовых шестерен составляет Для очень больших передач (диаметр > 10 м, модуль > 45) или особых требований к материалам допускается 22–28 недель. Для срочной замены поломки, если мельница уже остановлена, немедленно свяжитесь с нами — мы оценим варианты ускоренного производства и предоставим реалистичные сроки в течение 24 часов. 16–22 недели .

Yile Machinery: ваш партнер по замене венцового механизма

Yile Machinery производит сегментированные венцовые шестерни для тяжелых условий эксплуатации для шаровых мельниц, мельниц ПСИ, вращающихся печей и сушилок — от небольших шестерен диаметром 3 метра до больших узлов диаметром 12 метров. Наши производственные возможности включают в себя:

• Собственный литейный цех с возможностью вакуумной дегазации (VD) для ZG42CrMo и других марок сплавов.

• Крупномасштабные зубофрезерные и фрезерные центры с ЧПУ , способные обрабатывать шестерни диаметром до 12 м, модуль 50

• Комплексный комплекс термообработки — печи нормализации, закалки и отпуска в контролируемой атмосфере.

• Комплексный неразрушающий контроль — 100 % UT и MT всех венцовых шестерен, с полной документацией.

• Точная сборка и проверка — радиальное и осевое биение измеряется на нашем сборочном приспособлении перед отправкой.

• Возможность обратного проектирования — мы можем произвести замену на основе вашего изношенного оборудования, фотографий или ключевых размеров.

Мы также производим соответствующие валы-шестерни — поставка шестерни и шестерни в виде согласованного, проверенного комплекта исключает проблемы совместимости профилей и упрощает процесс центровки.

Для получения коммерческого предложения предоставьте:

• ✅ Чертежи шестерен (предпочтительно) или основные размеры (количество зубьев, модуль, наружный диаметр, ширина торца, сегменты)

• ✅ Применение: тип мельницы, размер мельницы, мощность привода.

• ✅ Спецификация материала (или опишите применение — порекомендуем)

• ✅ Требуемая дата доставки

• ✅ Любые особые требования (обратное проектирование, ускоренная доставка, подобранная шестерня)

Электронная почта: info@yilemachinery.com

Отправьте запрос предложения: www.yilemachinery.com/contactus.html.

На все технические запросы мы получаем ответ в течение 24 часов. В случае экстренной поломки отметьте свое сообщение «СРОЧНО» — гарантированный ответ в тот же рабочий день.

Сопутствующие продукты и ресурсы

• Венцовые шестерни для тяжелых условий эксплуатации для шаровых мельниц, печей и сушилок — ZG42CrMo

• Сегментированные венцовые шестерни и разъемные шестерни большого диаметра

• Прецизионные валы-шестерни из кованой стали

• Как выровнять венцовую шестерню и шестерню на шаровой мельнице

• Кольцевая передача для вращающейся печи или шаровой мельницы — Руководство по выбору

• Как выбрать производителя венцового механизма

• Полевое руководство по выравниванию вращающейся печи

• Опорные кольца из литой стали для вращающихся печей

• Решения для горнодобывающей и цементной промышленности

• Полный ассортимент продукции шестерни и шестерни
