Автор:Лили Ван Время публикации: 2026-04-21 Происхождение:Yile Machinery
Восемь недель. Именно столько один из наших клиентов ждал замены шестерни, но обнаружил, что она не подходит к приводу его печи, поскольку поставщик обработал отверстие с неправильным допуском. Отключение обошлось в несколько раз дороже, чем само оборудование.
Я много лет работал с отделами закупок в горнодобывающих компаниях, цементных заводах и сталелитейных заводах. Такая история не редкость. Обычно это связано с одной и той же основной причиной: предложение оценил покупатель, а не производитель.
В этом руководстве рассказывается о том, что я видел отдельно от надежных производителей промышленного оборудования и магазинов, у которых случайно есть зубофрезерный станок.
Неисправность механизма означает не только необходимость замены. В тяжелой промышленности это означает остановку производственной линии, экстренные затраты на логистику и сверхурочную работу бригады технического обслуживания. В горнодобывающей и цементной промышленности незапланированные простои могут стоить десятки тысяч долларов в час.
Производительность зубчатой передачи сводится к трем правильно выполненным вещам: точности геометрии зубьев, свойствам материала после термообработки и точности конечных размеров. Пропустите любой из них, и механизм выйдет из строя – зачастую задолго до ожидаемого срока службы.
Вот почему опытные команды по закупкам не просто сравнивают цены. Прежде чем вырезать первый чип, они изучают технологические возможности производителя, документацию по качеству и глубину разработки.
Это первый вопрос, который я советую задать покупателям: какие машины вы используете специально для производства шестерен?
Зубофрезерные станки режут профили зубьев с такой консистенцией, которую не могут воспроизвести стандартные фрезерные станки с ЧПУ. Высокоточные приложения требуют шлифования зубьев для обеспечения чистоты поверхности и точности геометрии зубьев. Это значительные капиталовложения — магазины, которые их не производят, обычно не могут обеспечить допуски, необходимые для вашего применения.
Термическая обработка является другим сепаратором. Крупные промышленные шестерни нуждаются в контролируемых циклах цементации, закалки и отпуска для достижения твердости и ударной вязкости, требуемых при тяжелых нагрузках. Производители, не имеющие собственных возможностей термообработки, передают этот этап на аутсорсинг, что увеличивает время выполнения заказа и исключает возможность отслеживания из вашей цепочки поставок.
Один практический тест: отправьте рисунок и посмотрите, как он отреагирует.
Поставщик, который дает ответ в течение нескольких часов, не спрашивая о вашем приложении, рабочих нагрузках или типе оборудования, рассматривает ваше оборудование как стандартную работу. Профессиональный производитель спросит о вашем рабочем цикле, среде, в которой работает механизм, и ожидаемом сроке службы, а затем рассмотрит чертеж в этом контексте.
Этот обзор выявляет проблемы на ранней стадии. Мы видели чертежи со спецификациями термообработки, которые могли бы сделать шестерню хрупкой под ударной нагрузкой, или с допусками на отверстия, которые могли бы вызвать проблемы с посадкой с натягом в полевых условиях. Поимка таких людей в обзоре дизайна ничего не стоит. Ловить их после отправки снаряжения дорого.
Окончательная проверка не является системой контроля качества. К тому времени, когда шестерня достигает окончательной проверки, проблемы с более ранних этапов — замена материала, несоответствие термообработки, деформация во время закалки — уже запрограммированы.
Авторитетные производители проверяют сертификаты материалов при получении, проверяют критические размеры до и после термообработки и документируют результаты на каждом этапе. Если поставщик не может подробно объяснить вам процедуру внутрипроизводственного контроля, этот пробел в его ответе вам о чем-то говорит.
Для крупных нестандартных шестерен реальный производственный цикл длится от шести до двенадцати недель от утверждения чертежа до отгрузки. Вот чем наполнено это время:
Анализ чертежей и расценки (2–5 рабочих дней): производитель проверяет полноту чертежей, отмечает любые неясности, подтверждает наличие материала и оценивает время обработки. Котировки, которые возвращаются в течение нескольких часов, обычно пропускают этот шаг.
Закупка материалов: распространенные марки, такие как 42CrMo или углеродистая сталь 45#, обычно имеются на складе. Необычные характеристики или крупные поковки могут увеличить время закупок.
Черновая обработка: заготовка шестерни обрабатывается до почти чистой формы — отверстие, шпоночный паз, основной профиль зуба — остается материал для окончательной обработки после термообработки.

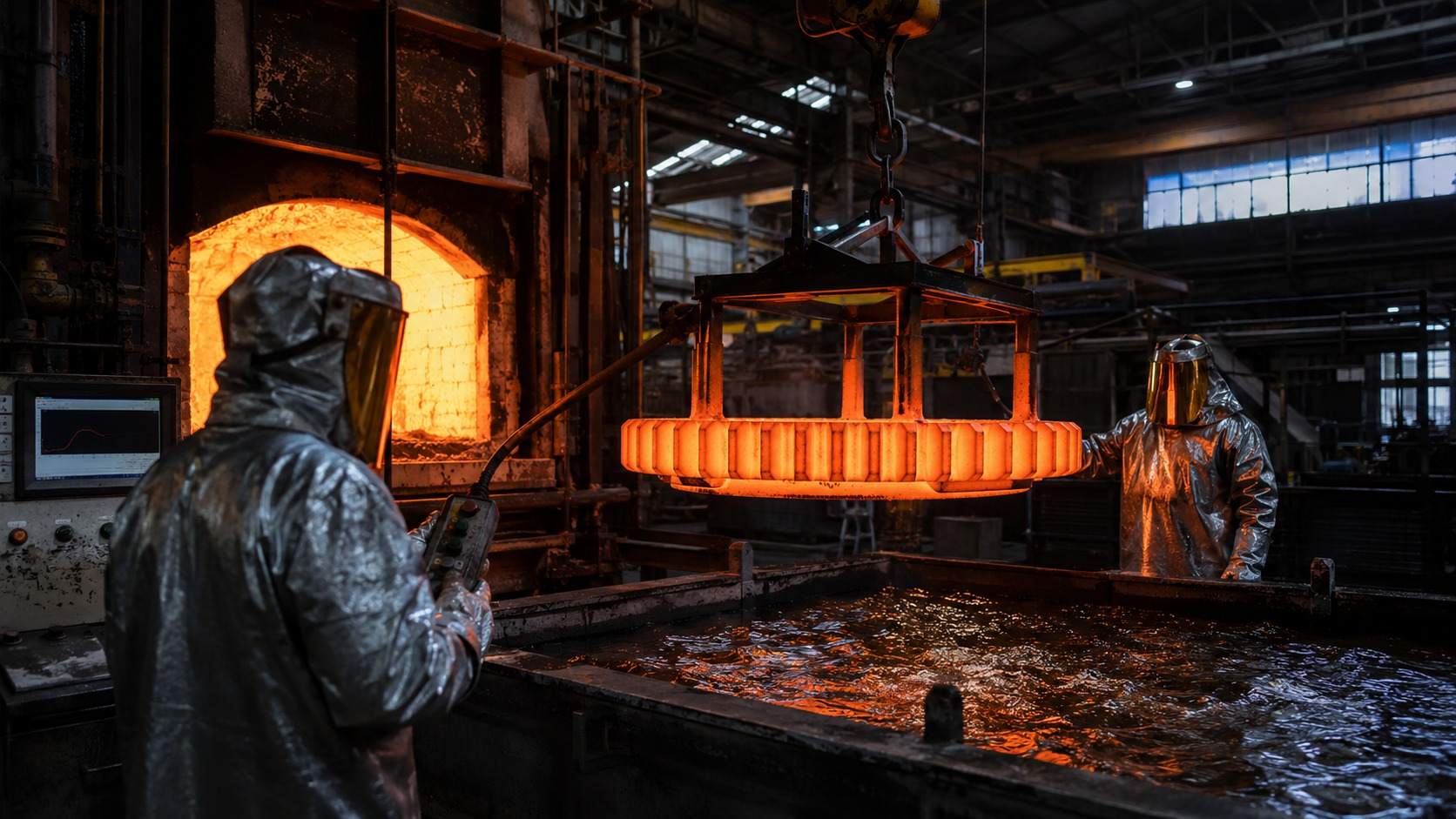

Термическая обработка (2–4 недели для больших шестерен): это самый длительный этап. Циклы цементации, закалки и отпуска зависят от времени и печи. Спешка на этом этапе является одной из наиболее распространенных причин преждевременного выхода из строя механизма.
Чистовая обработка: окончательная геометрия зуба, размеры отверстия и обработка поверхности в соответствии с допусками чертежа.
Проверка и документация: отчет о размерах, включающий толщину зуба, средний диаметр, угол спирали, размеры шпоночного паза и твердость поверхности. КИМ или оборудование для проверки конкретного зубчатого колеса предоставляют наиболее надежные данные.
Упаковка и транспортировка: Большие шестерни нуждаются в защитной упаковке, разработанной с учетом их веса и геометрии. Морские перевозки являются стандартными для международных заказов.
Выбор исключительно по цене. Шестерня, которая стоит на 15% дешевле и изнашивается вдвое быстрее ожидаемого срока службы, является более дорогим вариантом. Сначала оцените возможности процесса; тогда договоритесь о цене.
Недооценка термической обработки. На термическую обработку приходится около 60% несущей способности шестерни. Кроме того, практически невозможно проверить постфактум, исходя только из показаний поверхностной твердости. Запросите данные о твердости для критических применений — поперечное сечение, показывающее твердость на глубине, а не только на поверхности.
Отправка рисунка без контекста приложения. Шестерня привода горного конвейера и шестерня цементной печи вращаются при принципиально разных профилях нагрузки. Если вы не сообщите производителю, что делает механизм, он не сможет оптимизировать характеристики для ваших условий. Прежде чем запросить ценовое предложение, подготовьте краткое описание: тип оборудования, рабочие скорости, диапазон нагрузок, окружающая среда и ожидаемый срок службы.
Игнорирование экспортной документации. Для международных покупателей, закупающих товары из Китая, отсутствие отчета об испытаниях материала или неправильный сертификат происхождения может привести к задержке груза на таможне дольше, чем время выполнения заказа. Прежде чем оформить заказ на поставку, проверьте стандартный пакет документации производителя.
Каков максимальный диаметр обработки при производстве зубчатых колес? Оборудование имеет физические ограничения. Цех с зубофрезерным станком диаметром 1000 мм не может производить шестерни большего размера без усложнения разборной конструкции.
Термическая обработка проводится на предприятии? Можете ли вы предоставить сертификаты на материалы и термообработку? Прослеживаемость от сырья до готовой детали важна для критически важных применений.
Каков реальный срок поставки оборудования такого размера и каковы наиболее вероятные причины задержки? Этот вопрос проверяет как их производственное планирование, так и их честность.
Можете ли вы поделиться образцами отчетов о проверке аналогичных прошлых заказов? Реальные данные прошлых работ более информативны, чем заявленные возможности.
Какие экспортные документы вы предоставляете в стандартной комплектации и есть ли у вас опыт доставки в [вашу страну]? Опытные экспортеры систематизируют эту документацию.
Каков типичный срок поставки крупных промышленных механизмов?
Шесть-двенадцать недель с момента утверждения чертежа вполне реально для больших нестандартных шестерен. Меньшие шестерни из стандартных материалов иногда можно изготовить за четыре-шесть недель. Подтвердите на этапе предложения — время выполнения заказа зависит от графика термообработки и доступности печи, а также от времени обработки.
Принимают ли производители единичные заказы?
Да. Большинство производителей специального оборудования работают на проектной основе и не устанавливают значимых минимальных объемов заказа. Затраты на единицу продукции в единичном экземпляре будут выше, чем на повторные производственные партии, но опытные производители регулярно учитывают это.
Какие форматы чертежей принимаются?
Стандартные форматы — DWG, DXF, PDF, STEP, IGES — принимаются профессиональными производителями. Для расчета стоимости достаточно четкого PDF-файла с полными допусками. Файлы STEP или IGES предпочтительнее, если геометрия сложная.
Как проверить соответствие оборудования моему чертежу перед отправкой?
Запросите подробный отчет о проверке, включающий толщину зуба, диаметр шага, угол спирали, размеры шпоночного паза и данные о твердости. Для критически важных применений укажите, что используется КИМ или оборудование для проверки конкретного зубчатого колеса, и попросите просмотреть отчет перед разрешением на отправку.
Может ли производитель изготовить шестерню со встроенным валом?
Да. Сборки вал-шестерня, изготовленные за один производственный цикл, сокращают затраты на закупку и часто повышают точность посадки между сопрягаемыми компонентами. Это стандартная возможность цехов с комбинированным токарно-зубопроизводственным оборудованием.
Правильный производитель промышленного оборудования вносит в ваш процесс закупок инженерный вклад, а не просто машину и ценовое предложение. Ищите документированные возможности процесса, собственную термообработку и команду, которая спросит о вашем приложении, прежде чем приступить к обработке.
Компания Yile Machinery ( yilemachinery.com ) производит прецизионные шестерни, валы и комплексные узлы для горнодобывающей, цементной и сталелитейной промышленности. Если у вас есть чертеж или проект в ранней спецификации, отправьте его нашей команде инженеров для технической проверки и расчета стоимости — никаких обязательств, и мы честно скажем вам, если спецификация нуждается в корректировке для вашего применения.
Лили Ванг — специалист по производству в Yile Machinery с непосредственным опытом поддержки закупок B2B для тяжелого промышленного оборудования в горнодобывающей, цементной и металлургической отраслях.
