В системе привода шаровой мельницы или вращающейся печи венцовая шестерня представляет собой не просто большое зубчатое кольцо. Он является основным компонентом, передающим крутящий момент между ведущей шестерней и вращающимся корпусом, и от его выбора напрямую зависит надежность работы, ресурс передачи, частота остановов и стоимость запасных частей.
Однако многие проекты замены начинаются с незавершенного вопроса:
«Нам нужна новая венцовая шестерня. Можете назвать диаметр и количество зубьев?»
На практике этого недостаточно.
Правильная венцовая шестерня должна соответствовать типу оборудования, крутящему моменту, конструкции корпуса, способу установки, конструкции шестерни, условиям соосности, методу смазки и требуемому сроку службы. Шестерня, которая на бумаге выглядит правильно, но плохо подходит для применения, может привести к ненормальному износу, шуму, поломке зубьев и дорогостоящему простою.
В этом руководстве объясняется, как выбрать венцовую передачу для шаровых мельниц, мельниц ПСИ, вращающихся печей, сушилок и других крупных приводов с открытой зубчатой передачей . Оно написано для инженеров предприятий, менеджеров по техническому обслуживанию, групп закупок и OEM-покупателей, которым нужна надежная замена или изготовленное по индивидуальному заказу оборудование для нового проекта.
Yile Machinery производит венцовые шестерни, коронные шестерни, шестерни и валы шестерен для тяжелого промышленного оборудования. Наш производственный объем охватывает крупномодульные редукторы для цементной, горнодобывающей, металлургической промышленности и погрузочно-разгрузочных работ с OEM/ODM-поддержкой на основе чертежей и технических спецификаций клиентов.
Правильная венцовая шестерня определяется не только внешним диаметром и количеством зубьев. Как минимум, при выборе следует учитывать:
Тип оборудования и режим работы
Требуемый передаваемый крутящий момент и коэффициент эксплуатации
Модуль шестерни, количество зубьев и делительный диаметр
Ширина поверхности и геометрия зуба
Марка материала и термическая обработка
Сегментированная или цельная конструкция
Совместимость шестерен и сеток
Точность зубчатой передачи, биение и монтажные допуски
Метод смазки и окружающая среда на объекте
Требования к проверке, испытаниям, документации и доставке
Если вы заменяете существующую венцовую шестерню, цель обычно не состоит в том, чтобы «выбрать аналогичную деталь». Цель состоит в том, чтобы поставить шестерню, взаимозаменяемую по размерам, механически надежную и подходящую для реальных условий эксплуатации..
Один и тот же размер шестерни может вести себя по-разному в шаровой мельнице и вращающейся печи, поскольку рабочий цикл и схема загрузки различны.

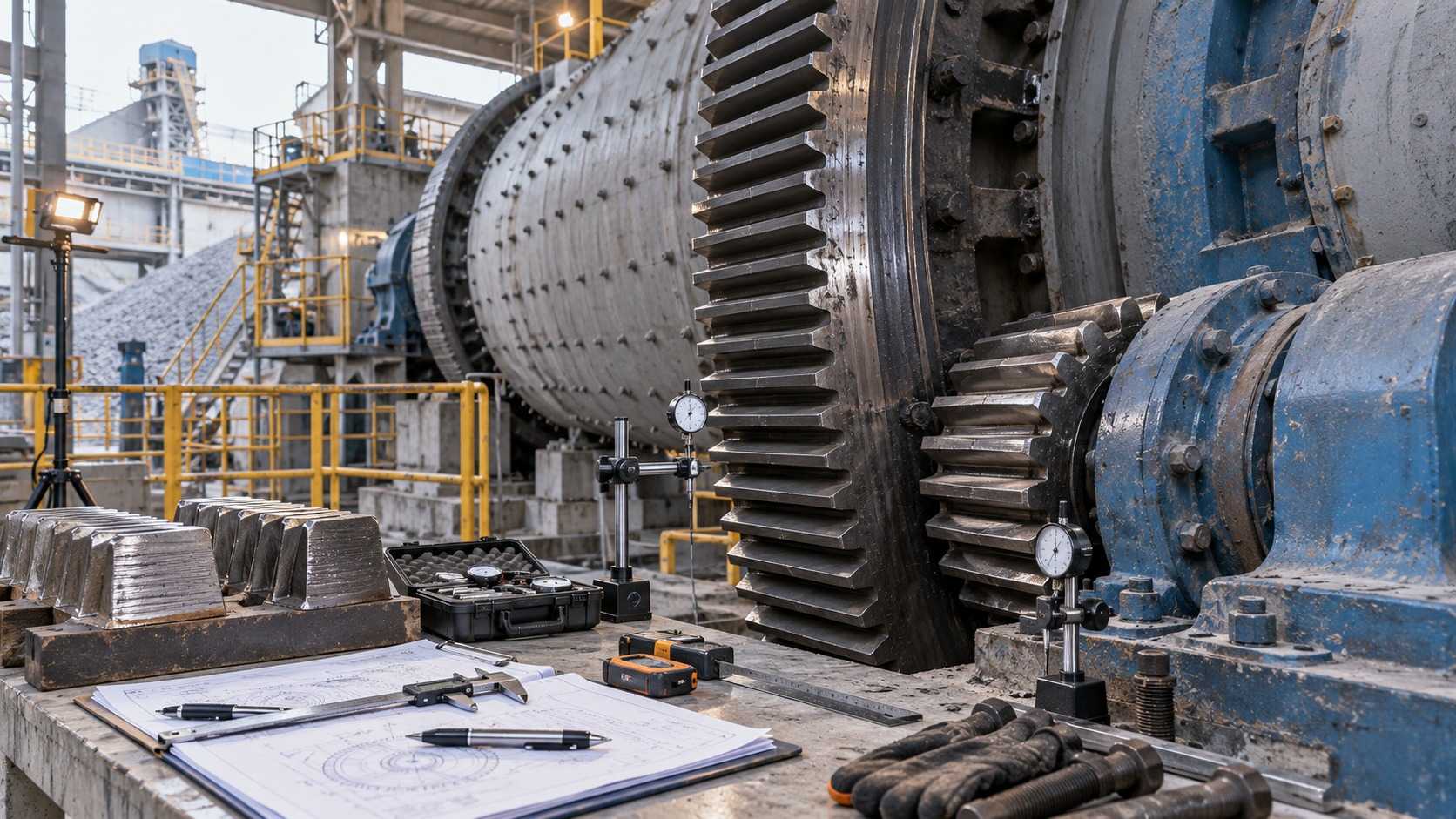

В мельницах венцовая передача работает при:
Тяжелый непрерывный крутящий момент
Переменная загрузка в зависимости от уровня руды и мелющих тел
Частые ударные или ударные нагрузки во время запуска и колебания процесса.
Длительное время работы с ограниченными окнами отключения
В случае применения мельниц покупатели обычно сосредотачиваются на:
Прочность зуба при высоком крутящем моменте
Стабильный контакт
Совместимость шестерни
Хорошая износостойкость
Надежная долговременная работа с минимальным изменением люфта.
Если ваш проект предполагает замену шестерни для мельницы, вы также можете просмотреть имеющуюся информацию о шестернях шаровой мельницы и сравнить стиль крепления, структуру сегментов и маршрут подачи материала с существующей конструкцией.
Во вращающихся печах на венцовую передачу влияют:
Непрерывная вращательная нагрузка
Термическое расширение корпуса печи
Осевое перемещение и биение корпуса
Возможные отклонения в выравнивании из-за шин, опорных роликов и состояния корпуса печи.
Поэтому шестерни вращающихся печей требуют пристального внимания к:
Гибкость монтажа
Жесткость корпуса шестерни
Допуск биения
Стабильность контакта зубьев при термических и структурных перемещениях
Устойчивость к краевой нагрузке, вызванной смещением центровки
Другими словами, условия применения определяют требования к редуктору . Один и тот же материал или подход к сегментации могут быть не идеальными для обеих машин.
Запрос предложений на зубчатый венец всегда должен начинаться с проверенных технических параметров. Если исходный чертеж старый, отсутствует или неполный, перед началом производства могут потребоваться измерения на месте и инженерная проверка.
К наиболее важным параметрам относятся:
Модуль определяет размер зуба и является одним из наиболее важных входных данных для производства. Зубчатое колесо невозможно точно определить или обработать без правильного модуля или диаметрального шага.
Количество зубьев определяет передаточное число в паре с шестерней. Если сменная шестерня должна соответствовать существующей шестерне и скорости привода, количество зубьев обычно невозможно изменить без перепроектирования системы полного привода.
Они определяют размер шестерни и влияют на моментный рычаг, маршрут обработки, метод транспортировки и процедуру установки.
Ширина лицевой поверхности влияет на несущую способность и стабильность рисунка контакта. Шестерня с недостаточной шириной грани может подвергаться ускоренному износу; тот, у которого лицевая сторона неправильной ширины, может не совпадать должным образом с шестерней.
Убедитесь, что снаряжение:
Крепится болтами к фланцу корпуса
Установлен на изготовленном опорном кольце.
Устанавливается как многосегментная разрезная шестерня.
Размещается через ступицу или кольцевую опору
Ошибки в установочных размерах часто вызывают больше проблем при установке, чем ошибки в данных зубьев.
Для крупного оборудования венцовые шестерни обычно поставляются в виде сегментов, а не в виде одного полного кольца.
Сегментированные шестерни часто предпочитаются для больших мельниц и печей, поскольку они обеспечивают:
Легкая транспортировка и обработка
Меньший риск при доставке за границу
Более практичная установка на месте
Лучшая пригодность для очень больших диаметров.
Упрощенная замена в проектах остановки
Вот почему многие венцовые и венцовые шестерни для тяжелых условий эксплуатации для печей и мельниц изготавливаются в виде разъемных или многосегментных узлов.
Цельная шестерня может подойти, если:
Диаметр достаточно мал для транспортировки и подъема.
Доступ к установке сайта хороший
Сегментированное соединение не является предпочтительным в оригинальной конструкции.
Производитель оборудования указал цельную конструкцию.
При выборе сегментной передачи подтвердите:
Количество сегментов
Геометрия соединения
Расположение и допуск отверстия под болт
Метка соответствия для сборки
Взаимозаменяемость сегментов
Процедура затяжки при сборке
Окончательное требование к биению после установки
Сегментированная шестерня — это не просто разрезанная версия полного кольца. Точность конструкции соединения и сборки имеют решающее значение для долгосрочной работы.
Большинство венцовых шестерен большого размера для шаровых мельниц и вращающихся печей изготавливаются из литой стали , особенно если шестерни имеют большой диаметр и сегментированную структуру. Однако правильный выбор зависит от концепции конструкции, размера, маршрута производства и спецификации заказчика.
Типичные варианты материалов могут включать в себя:
литая сталь ZG45/45#
Литая легированная сталь ZG42CrMo
Кованая легированная сталь 42CrMo
Другие марки углеродистой или легированной стали по требованию заказчика.
В ассортимент продукции Yile Machinery входят шестерни, изготовленные из литой стали и кованой легированной стали, в зависимости от размера, модуля и требований применения.
Литая сталь широко используется для изготовления зубчатых колес большого венца, поскольку позволяет:
Производство большого диаметра
Сложная геометрия
Сегментированное производство
Хороший баланс между прочностью, обрабатываемостью и стоимостью.
Кованый материал может использоваться в некоторых компонентах зубчатых передач или небольших высокопрочных шестернях, если:
Требуется более высокая прочность
Геометрия подходит для ковки
Деталь не представляет собой очень большое сегментированное кольцо.
Дизайн клиента требует кованых заготовок
Покупателям следует избегать слишком упрощенных предположений, таких как «кованое всегда лучше». При использовании больших зубчатых колес правильный вопрос:
Какой материал и производственный маршрут лучше всего соответствуют фактическим размерам, нагрузке, конструкции и условиям эксплуатации?
Твердость шестерни влияет на износостойкость, прочность зубьев, обрабатываемость и соответствие шестерни. Но выбор самого сложного снаряжения не всегда является лучшим решением.
Важные соображения включают в себя:
Твердость поверхности зубьев шестерни
Прочность и прочность ядра
Равномерность термообработки
Совместимость с ответной шестерней
Контроль искажений после термообработки
В зависимости от исполнения венцовая передача может поставляться в:
Нормализованное состояние
Закаленное и отпущенное состояние
Поверхность зуба с индукционной закалкой
Другие условия термообработки по желанию заказчика
Для открытых зубчатых колес мельниц и печей целью проектирования обычно является достижение практического баланса между:
Износостойкость
Устойчивость к ударам
Точность обработки
Ремонтопригодность
Срок службы в полевых условиях
При оценке поставщика попросите:
Марка материала
Процесс термообработки
Целевой диапазон твердости
Места измерения твердости
Правильно ли подобрана твердость шестерни
Зубчатый венец и шестерня должны работать как согласованная пара. Даже хорошо изготовленная новая шестерня может рано выйти из строя, если на нее установлена изношенная, поврежденная или геометрически несовместимая шестерня.
Перед размещением заказа подтвердите:
Число зубьев шестерни
Материал и твердость шестерни
Профиль зуба и угол давления
Совместимость ширины лица
Существующий характер износа
Состояние вала и подшипников
Требование люфта
История шаблонов контактов
Если срок службы существующей шестерни близок к концу, часто бывает более экономично заменить или восстановить шестерню и шестерню вместе во время одного и того же останова.
Для клиентов, планирующих установку или проверку сетки после замены, см. нашу соответствующую статью: Выравнивание венцового колеса и шестерни: полное руководство по регулировке сетки для вращающихся печей и шаровых мельниц.
Большие шестерни не следует приобретать только номинального размера. Также необходимо определить требуемое качество изготовления и контроля.
Покупатели должны указать или подтвердить:
Стандарт шестерни: DIN, AGMA, ISO или стандарт заказчика.
Точность профиля зуба
Точность шага зуба
Допуск отклонения шага
Радиальное биение
Лицевое биение
Обработка боковой поверхности зуба
Требования неразрушающего контроля
Объем контроля размеров
Если эти моменты не обсуждаются до начала производства, споры могут возникнуть позже, поскольку поставщик и покупатель могут работать по разным стандартам приемки.
Yile Machinery заявляет, что ее собственные возможности зуборезки, фрезерования, механической обработки и контроля поддерживают производство в соответствии с требованиями DIN, AGMA или ISO, с проверкой размеров и неразрушающим контролем перед поставкой.
Удивительное количество проектов по замене механизмов вызвано симптомами, а не первопричинами. Прежде чем выбрать следующую передачу, спросите, почему не удалась предыдущая.
К частым причинам неисправности относятся:
Неправильное выравнивание
Чрезмерное биение
Плохая смазка
Повреждение шестерни
Износ подшипников
Расчет фундамента
Термическое искажение
Перегрузка зуба
Неправильный люфт
Неправильный монтаж сегментных соединений
Если старая шестерня вышла из строя из-за перекоса или нестабильности зацепления, простой заказ новой детали того же размера может не решить реальную проблему.
Если ваше нынешнее снаряжение уже повреждено и вы решаете, возможен ли ремонт, прочитайте наше соответствующее руководство: Ремонт или замена венцового механизма? Как принять правильное решение для вращающихся печей и шаровых мельниц.
Полный запрос цен экономит время, повышает точность цен и снижает инженерные риски. В идеале вы должны предоставить следующее:
Чертеж шестерни или сборочный чертеж
Модуль или диаметральный шаг
Количество зубьев
Внешний диаметр
Диаметр шага
Ширина лица
Количество сегментов
Совместные детали
Расположение монтажных отверстий
Марка материала
Требуемая твердость или термическая обработка
Стандарт точности шестерни
Тип и модель оборудования
Применение: шаровая мельница, мельница ПСИ, вращающаяся печь, сушилка и т. д.
Требуемое количество
Требуемая дата доставки
Порт назначения или страна
Фотографии существующего оборудования
Фотографии поврежденных мест
Чертеж шестерни или данные шестерни
Предыдущие записи проверок
Наблюдения за контактной структурой
Измерение биения и люфта
Сертификат на материал старого оборудования, если таковой имеется.
Некоторые проекты замены все еще могут продолжаться, используя:
Измеренные размеры со старой шестерни
Образцы поврежденных сегментов
Фотографии сайта
Размеры шестерни
Данные паспортной таблички оборудования
Реверс-инжиниринг
Это часто встречается на старых цементных заводах, устаревшем горнодобывающем оборудовании и импортном оборудовании, где исходный поставщик больше не доступен.
Не каждый поставщик, умеющий «обработать большое кольцо», может изготовить надежную венцовую шестерню для открытого привода с высокими нагрузками. Покупатели должны оценивать реальные возможности, а не только заявления, заявленные в каталоге.
Спросите поставщика:
Каков максимальный диапазон модулей и диаметр шестерни?
Можете ли вы изготовить сегментные шестерни для мельниц и печей?
Какие марки материалов вы обычно используете для зубчатых венцов?
Какой процесс термообработки вы рекомендуете для этого применения?
Можете ли вы поставить подходящую шестерню?
В соответствии с какими стандартами передач вы можете производить?
Какие отчеты о неразрушающем контроле и проверке размеров вы можете предоставить?
Можете ли вы поддержать реверс-инжиниринг, если чертежи неполны?
Как защитить крупногабаритные механизмы при отправке на экспорт?
Можете ли вы предоставить производственные фотографии, инспекционные документы и техническую информацию во время заказа?
Надежный производитель должен быть в состоянии обсудить не только размер шестерни, но также монтаж, выравнивание, рисунок контакта, поведение материала, стандарты проверки и риски при доставке..
Вы можете просмотреть Yile Machinery полный ассортимент продукции для соответствующих компонентов для тяжелых условий эксплуатации, включая шестерни, шестерни, валы, ролики, шины, подшипники, отливки и другие запасные части для цементного, горнодобывающего и промышленного оборудования.
Покупатели могут уменьшить дорогостоящие ошибки, избегая следующих распространенных ошибок:
Диаметр сам по себе не определяет геометрию зуба, крепление, прочность или совместимость сопряжений.
Изношенная шестерня может быстро вывести из строя новую венцовую шестерню.
Если старый дизайн неоднократно терпел неудачу, точная копия может воспроизвести ту же проблему.
Самая дешевая передача редко является самым дешевым решением, если она создает риск остановки, трудности с центровкой или короткий срок службы.
Без четких критериев приемки споры о размерах и качестве зубов становятся гораздо более вероятными.
Соединения сегментов, контроль биения и последовательность установки имеют решающее значение для конечной работы передачи.
Для большинства проектов по замене венцового зубчатого колеса наиболее практичным процессом является:
Осмотрите старую шестерню и шестерню.
Определите реальный режим отказа
Подтвердите размеры поля и детали сборки.
Проверьте, следует ли копировать или оптимизировать существующий дизайн.
Определить требования к материалу, твердости и точности.
Подтвердите, следует ли также заменить шестерню
Оценить производственные мощности и объем проверки
Утверждение чертежей перед производством
Заранее спланируйте транспортировку, установку и выравнивание.
После установки еще раз проверьте люфт и рисунок контакта.
Этот процесс значительно снижает риск заказа шестерни, которая соответствует чертежу, но не соответствует реальному рабочему состоянию.
Единого фактора не существует. В большинстве проектов ключевым моментом является соответствие шестерни фактическому режиму работы оборудования, геометрии зубьев, конструкции крепления и состоянию шестерни. Технически правильная передача – это та передача, которая подходит для машины, выдерживает необходимую нагрузку и может работать при стабильной центровке и смазке.
Не всегда, но шестерню необходимо осмотреть. Если на шестерне наблюдается значительный износ, точечная коррозия, потеря профиля зубьев, проблемы с твердостью или повреждение подшипника, замена обоих комплектом соответствующего комплекта часто является более безопасным и экономичным вариантом.
Для очень больших сегментированных венцовых шестерен, используемых в шаровых мельницах и вращающихся печах, обычно практичным выбором является литая сталь. Кованые траектории могут подходить для некоторых меньших или других конструкций снастей. Лучший выбор зависит от применения, размера, конструкции и технических требований.
Во многих случаях да. Если оригинальные чертежи недоступны, возможен обратный инжиниринг с использованием полевых измерений, образцов зубчатых колес, фотографий, старых отчетов о проверках, данных шестерни и информации с паспортной таблички оборудования. Окончательное производство всегда должно основываться на проверенном техническом подтверждении.
В зависимости от согласованного объема типовые документы могут включать сертификат испытаний материала, записи о термообработке, результаты испытаний на твердость, отчеты UT/MT, отчеты о проверке размеров, записи об измерениях зубчатых колес, маркировку сборки сегментов, упаковочный лист и отгрузочные документы.
Ознакомьтесь с реальными производственными возможностями, диапазоном модулей и диаметров, обрабатывающим оборудованием, процессом проверки, ссылками на проекты, качеством отчетов о размерах, а также может ли поставщик обсудить соосность, монтаж и соответствие шестерни в технических деталях.
Да. Yile Machinery производит по индивидуальному заказу венцовые шестерни, коронные шестерни, шестерни и сопутствующие детали трансмиссии для тяжелых условий эксплуатации для вращающихся печей, шаровых мельниц, мельниц ПСИ, дробилок и другого промышленного оборудования. Мы поддерживаем производство OEM/ODM на основе чертежей, образцов и спецификаций клиентов.
Если вы ищете новое или заменяющее венцовое колесо для шаровой мельницы, вращающейся печи, мельницы ПСИ или промышленной сушилки, лучшей отправной точкой будет технический обзор, а не запрос только цены.
Пожалуйста, пришлите нам следующую информацию:
Чертеж шестерни, сборочный чертеж или полевой эскиз
Модуль, количество зубьев и ширина грани
Внешний диаметр и количество сегментов
Требования к материалу и твердости
Информация о шестерне, если имеется
Тип и применение оборудования
Требуемое количество
Требуемое время доставки
Страна назначения или порт
Фотографии существующей шестерни или поврежденных зубьев.
Yile Machinery может предоставить индивидуальную поддержку при производстве венцовых шестерен, шестерен, валов и других деталей тяжелого оборудования, используемого в цементной, горнодобывающей и других отраслях промышленности. Вы также можете изучить дополнительные варианты запасных частей на странице нашей продукции или просмотреть последние технические статьи в нашем блог-центре.
