Как отправить запрос на изготовление нестандартного венечного зубчатого колеса: чертежи, характеристики и контрольный список для покупателей

Если вам нужна сменная венцовая шестерня для шаровой мельницы, вращающейся печи, мельницы ПСИ, сушилки или другого крупного вращающегося оборудования, качество вашего запроса предложения напрямую влияет на качество полученного вами предложения.

Полный запрос предложения не просто помогает поставщику рассчитать цену. Это помогает производителю понять:

• для чего используется снаряжение,

• является ли конструкция технически понятной,

• какие требования к проверке и материалам применяются,

• как новая передача должна соответствовать существующей системе шестерни и привода,

• и предполагает ли проект прямую замену, обратное проектирование или оптимизацию конструкции.

Плохой запрос цен приводит к задержкам, повторным техническим вопросам, ошибкам в ценах и повышению риска проекта. Четкий запрос цен экономит время и повышает шансы получить нужное оборудование с первого раза.

В этом руководстве подробно объясняется, что именно покупатели должны отправлять при запросе расценок на нестандартное зубчатое колесо , особенно для шаровых мельниц, вращающихся печей, мельниц ПСИ и других мощных открытых зубчатых приводов..

Yile Machinery производит венцовые шестерни, коронные шестерни, шестерни и валы шестерен для цементного, горнодобывающего, металлургического и тяжелого промышленного оборудования. Мы поддерживаем проекты OEM и запасных частей на основе чертежей, технических спецификаций, измерений на месте и анализа обратного проектирования.

Быстрый ответ: что должен включать в себя запрос на изготовление индивидуального венечного зубчатого колеса?

Как минимум, ваш запрос предложения должен включать:

1. Тип и применение оборудования

2. Чертеж шестерни или полевые измерения

3. Модуль или диаметральный шаг

4. Количество зубьев

5. Диаметр шага, внешний диаметр и ширина поверхности

6. Количество сегментов и соединительные детали

7. Требования к марке материала и термической обработке

8. Данные шестерни

9. Требования к контролю и качеству

10. Количество, время доставки и порт назначения

Если чертежи неполны или недоступны, предложение все равно возможно, но поставщику потребуются дополнительные измерения на месте, фотографии, информация о сборке и эксплуатационные данные.

Почему качество запроса предложений так важно для больших венцевых шестерен

Вентильная передача не является стандартным товарным изделием. Это крупный, дорогостоящий компонент передачи, ориентированный на конкретное применение. Ошибки при подготовке запроса могут привести к:

• Неправильная геометрия шестерни.

• Плохое прилегание к монтажному интерфейсу

• Несовместимая сетка с существующей шестерней

• Неправильный материал или твердость.

• Отсутствует объем проверки

• Задержка производства, поскольку технические детали необходимо уточнить позже.

• Проблемы с установкой во время выключения

• Более быстрый износ после запуска

На крупных предприятиях стоимость одного неправильного измерения может быть намного больше, чем разница в стоимости между двумя поставщиками.

Это особенно актуально, когда венцовое колесо является частью проекта критического останова. Если новая шестерня прибудет с отсутствующими размерами, неясным расположением болтовых отверстий, неправильными соединениями сегментов или несовпадающими данными о зубьях, реальная стоимость будет измеряться потерянным производственным временем.

Если вы все еще решаете, какой тип венцового колеса нужен вашему оборудованию, см. наше соответствующее руководство: « Как выбрать венцовое колесо для шаровых мельниц и вращающихся печей».

1. Начните свой запрос предложения с подробностей об оборудовании и применении.

Прежде чем поставщик проверит чертежи, ему необходимо понять фактическое состояние эксплуатации.

Включите следующее:

Информация об оборудовании

• Тип оборудования: шаровая мельница, мельница ПСИ, вращающаяся печь, сушилка, охладитель и т. д.

• OEM или производитель оригинального оборудования

• Номер модели оборудования

• Год установки, если известен

• Независимо от того, является ли шестерня оригинальной запасной, модернизированной конструкцией или аварийной заменой.

• Использует ли машина открытую зубчатую передачу или закрытую зубчатую передачу.

Эксплуатационная информация

• Основная отрасль применения: цементная, горнодобывающая, металлургическая, известковая, химическая и т. д.

• Часы работы в день

• Типичное состояние нагрузки

• Мощность привода

• Скорость вращения

• Ударная нагрузка или условия переменной нагрузки

• Температура окружающей среды, пыль, влага или коррозионная среда, где это применимо.

Эта информация помогает производителю оценить материал, термообработку, износостойкость, уровень контроля и возможные проектные риски.

2. Самая важная информация о чертеже, которую следует включить

Лучший запрос цен всегда включает в себя четкий пакет чертежей. Сюда могут входить сборочные чертежи, подробные производственные чертежи и полевые эскизы с разметкой на месте.

Предпочтительные типы чертежей

Отправьте любое из следующих документов, если таковое имеется:

• Оригинальный OEM-чертеж

• Чертеж замены, одобренный клиентом

• Сборочный чертеж, показывающий положение венцовой шестерни

• Чертеж сегмента разрезной шестерни

• Чертеж шестерни

• Чертеж фундамента или монтажной поверхности, где это необходимо.

• 2D-чертеж в формате PDF

• 3D-модель в формате STEP, IGS или аналогичном формате.

Основные данные чертежа шестерни

На чертеже венцового колеса должно быть четко видно:

• Модуль или диаметральный шаг

• Количество зубьев

• Угол давления

• Угол спирали, если применимо

• Диаметр шага

• Внешний диаметр

• Диаметр корня, если указано

• Ширина лица

• Толщина обода

• Структура сети или тела

• Отверстие или монтажный диаметр

• Круг с болтовым отверстием

• Количество и размер болтовых отверстий

• Количество сегментов

• Геометрия соединения

• Требование к маркировке матчей

• Направление зубьев для косозубых передач, если применимо

Отсутствие данных о зубах является одной из наиболее частых причин задержки котировок. Поставщик может знать диаметр шестерни, но без модуля и количества зубьев шестерню невозможно изготовить правильно.

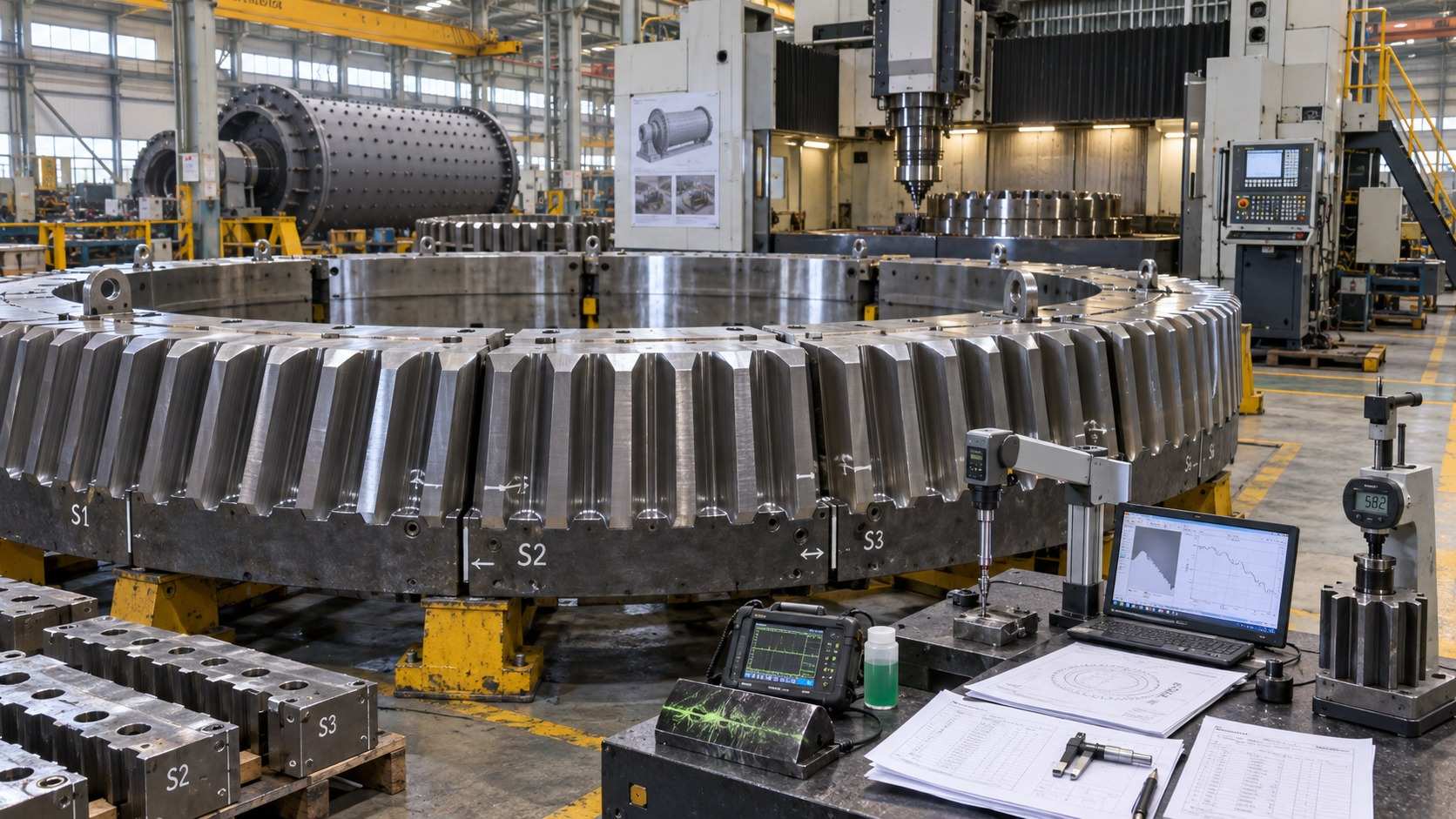

3. Запросы на сегментированные венцовые шестерни требуют большей детализации, чем на полнокольцевые шестерни.

Многие венцовые шестерни для печей и мельниц изготавливаются в виде разъемных или многосегментных узлов, что упрощает обработку, транспортировку, экспортную упаковку и установку на месте.

Если в вашем проекте используется сегментированное оборудование, ваш запрос предложения также должен включать:

• Количество сегментов

• Вес сегмента, если известен

• Размеры соединительной поверхности

• Схема соединения болтов

• Соединительный дюбель или метод расположения, если используется

• Последовательность сборки при необходимости

• Метки совпадения или метки установки

• Требования к взаимозаменяемости сегментов

• Допустимое биение в сборе после установки

Сегментированное зубчатое венце – это не только работа по нарезанию зубьев. Конструкция соединения и точность сборки напрямую влияют на биение, изменение люфта и стабильность рисунка контакта.

Yile Machinery производит сверхмощные венцовые шестерни и сегментированные коронные шестерни для вращающихся печей, шаровых мельниц и другого крупного оборудования с открытыми зубчатыми колесами, включая изготовление на заказ для замены и OEM-проектов.

4. Всегда включайте информацию о шестерне в запрос предложения по венцовому колесу.

Зубчатый венец и шестерня должны работать как согласованная пара. Отправки только размеров венцовой шестерни часто бывает недостаточно, особенно если новая шестерня будет входить в зацепление с существующей шестерней.

Включите как можно больше из следующего:

• Чертеж шестерни

• Число зубьев шестерни

• Модуль или диаметральный шаг

• Угол давления

• Ширина лица

• Марка материала

• Условия термообработки

• Твердость

• Текущий износ

• Будет ли шестерня повторно использоваться, ремонтироваться или заменяться

• Чертеж вала, если шестерня установлена ​​на цельном валу-шестерне

Если существующая шестерня изношена, покрыта ямками, треснута или смещена, поставщик должен знать об этом, прежде чем предлагать цену. В противном случае покупатель может установить новую венцовую шестерню на поврежденную шестерню и сократить срок службы новой детали.

Если вас беспокоит не только предложение, но и состояние зубчатого зацепления после установки, см. нашу соответствующую статью: Выравнивание венцового колеса и шестерни: полное руководство по регулировке зацепления для вращающихся печей и шаровых мельниц.

5. Требования к материалам, термообработке и твердости должны быть четко написаны.

Не думайте, что поставщик автоматически узнает, какая марка стали или твердость вам нужна, основываясь только на названии приложения.

В вашем запросе предложения должно быть указано:

• Требуемая марка материала

• Эквивалентный международный стандарт, если применимо

• Требования к механическим свойствам, если указано

• Условия термообработки

• Диапазон твердости поверхности при необходимости

• Требования к твердости или прочности сердцевины, если применимо

• Разрешена ли замена материала только после одобрения покупателя

Типичные варианты материалов для шестерен с большим венцом могут включать литые марки стали, такие как ZG45 или ZG42CrMo, или кованые легированные стали, если это соответствует конструкции.

Если вы не уверены, какой материал лучше, скажите об этом в запросе цен и попросите производителя порекомендовать варианты с пояснениями. В хорошем техническом предложении должно быть четко указано:

• предлагаемый материал,

• предлагаемая термическая обработка,

• ожидаемая твердость,

• и почему этот маршрут подходит для приложения.

6. Определите требования к проверкам, испытаниям и документации перед ценовым предложением.

Многие споры возникают не потому, что оборудование пришло в негодность, а потому, что покупатель и поставщик заранее не согласовали объем проверки.

В вашем запросе предложения должны быть определены необходимые документы по контролю качества и проверки, такие как:

Требования к точности размеров и передач

• DIN, AGMA, ISO или стандарт заказчика

• Точность профиля зуба

• Точность шага зуба

• Допуск шага

• Радиальное биение

• Лицевое биение

• Требования к концентричности или соосности, если применимо

Требования к материалам и неразрушающему контролю

• Сертификат испытаний материала

• Отчет о химическом составе

• Отчет о механических свойствах

• Проверка твердости

• Ультразвуковой контроль (УЗК)

• Магнитопорошковые испытания (МТ)

• Капиллярное тестирование (PT), где это применимо

Коммерческие документы и документы по обеспечению качества

• Окончательный отчет о проверке размеров

• Отчет о термообработке

• Метки сборки сегмента

• Товарная накладная

• Отгрузочные знаки

• Проверка третьей стороной при необходимости

• Освидетельствование точек осмотра, если этого требует покупатель.

На страницах передач Yile Machinery указано, что зубчатая резка, механическая обработка, контроль размеров и поддержка неразрушающего контроля для тяжелых шестерен и шестерен производятся собственными силами, а это именно та информация, которую серьезные покупатели должны подтвердить перед размещением заказа.

7. Что делать, если у вас нет оригинальных чертежей

Это очень распространено на старых цементных заводах, устаревших горнодобывающих линиях и импортном оборудовании, где оригинальная документация на запасные части неполна или недоступна.

Ценовое предложение все еще возможно, если вы предоставите достаточную информацию о замене.

Полезная информация для реверс-инжиниринга

• Фотографии существующей венцовой передачи

• Фотографии поврежденных зубов и сегментных суставов

• Фотографии места установки на печи или мельнице

• Полевые измерения

• Старые записи проверок

• Информация на паспортной табличке OEM

• Существующие размеры шестерни

• Образец трассировки профиля зуба, если таковой имеется.

• Сертификат на материал старого оборудования, если таковой имеется.

• Предыдущий чертеж поставщика, даже если он устарел

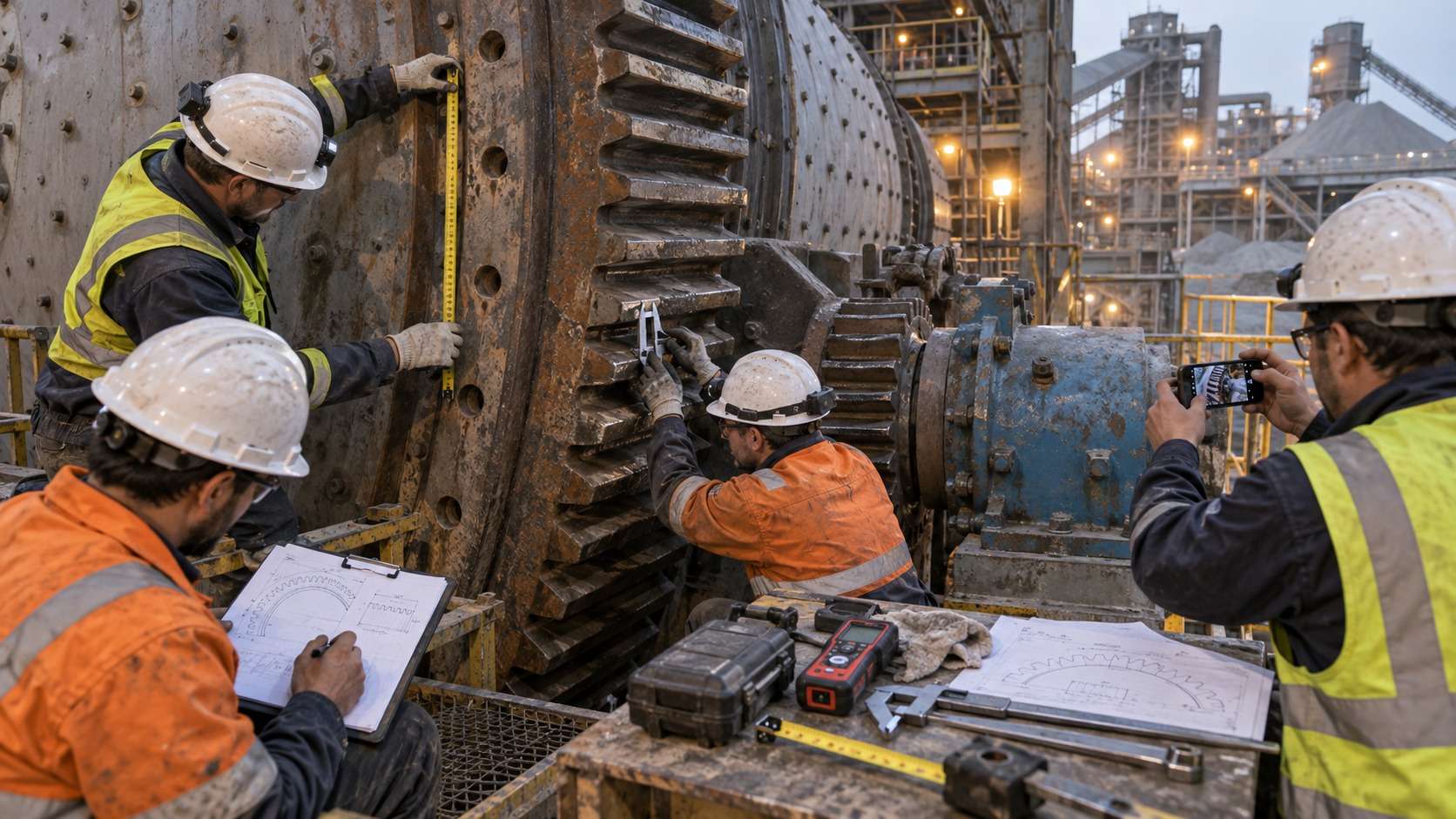

Измерения критического поля, которые необходимо собрать

Как минимум постарайтесь собрать:

• Внешний диаметр

• Ширина лица

• Количество зубьев

• Количество сегментов

• Толщина зуба, если измерена

• Диаметр окружности болтового отверстия

• Диаметр болтового отверстия

• Размеры соединения

• Размеры монтажной поверхности

• Количество зубьев шестерни

• Чтение люфта, если доступно

• Радиальное биение, если имеется

Если ваше существующее снаряжение уже повреждено и вы не уверены, необходима ли его замена, вам также может оказаться полезным это руководство: Ремонт или замена венцового механизма? Как принять правильное решение для вращающихся печей и шаровых мельниц.

8. Коммерческая информация, которую должен включать каждый запрос предложения

Даже технически полный запрос предложений может привести к задержкам, если в нем отсутствует основная коммерческая информация.

Включите следующее:

• Требуемое количество

• Будь то разовая замена или повторный заказ

• Требуемая дата доставки

• Дата отключения, если применимо

• Страна назначения

• Морской порт назначения или место доставки внутри страны

• Предпочтительный торговый термин: EXW, FOB, CFR, CIF и т. д.

• Требования к упаковке

• Требование к защите поверхности или защите от ржавчины

• Нужны ли деревянные ящики, стальные рамы или морская упаковка

• Название компании-покупателя и контактное лицо

• Предпочтительная валюта котировки

Чем раньше поставщик поймет сроки поставки и экспортные требования, тем более реалистичными будут предложение и график производства.

9. Рекомендуемый шаблон электронного письма с запросом предложения для покупателей

Ниже приведен практический формат запроса предложений, который могут использовать группы по закупкам.

Образец электронного письма с запросом предложения

Тема: Запрос цен на сегментированное венцовое колесо по индивидуальному заказу для шаровой мельницы

Уважаемый отдел продаж и инженерный отдел,

Мы ищем коммерческое предложение на замену зубчатого венца по индивидуальному заказу для нашей шаровой мельницы.

Информация об оборудовании

• Тип оборудования: Шаровая мельница

• Применение: измельчение цемента.

• OEM/модель: [укажите, если известно]

• Место установки: [страна/завод]

Информация о снаряжении

• Тип шестерни: Сегментированная зубчатая передача.

• Количество сегментов: [вставить]

• Модуль: [вставить]

• Количество зубьев: [вставить]

• Внешний диаметр: [вставить]

• Ширина лица: [вставить]

• Требуемый материал: [вставьте или запросите рекомендацию]

• Термическая обработка/твердость: [вставьте, если известно]

Информация о шестерне

• Существующая шестерня будет [повторно использована/заменена]

• Зубья шестерни: [вставьте, если известно]

• Чертеж шестерни прилагается: [да/нет]

Проверка и документация

• Требуется: MTC, отчет о твердости, отчет UT/MT, отчет о проверке размеров.

• Стандарт: [DIN/AGMA/ISO/стандарт клиента]

Коммерческая информация

• Количество: [вставить]

• Требуемый срок поставки: [вставить]

• Порт назначения: [вставить]

• Требование к упаковке: [вставить]

Пожалуйста, ознакомьтесь с нашими имеющимися чертежами, фотографиями и измерениями на месте. Пожалуйста, предоставьте:

1. технические комментарии,

2. цитата,

3. Время выполнения,

4. объем проверки,

5. и любую дополнительную информацию, необходимую с нашей стороны.

С наилучшими пожеланиями,

[Имя]

[Компания]

[Электронная почта/Телефон]

Такая структура улучшает качество связи и сокращает количество повторных писем с разъяснениями.

10. Контрольный список для покупателя перед отправкой запроса предложения

Используйте этот контрольный список для внутреннего использования перед отправкой запроса.

Покупатель, заполнивший этот контрольный список, обычно получает более быстрые и точные расценки.

11. Распространенные ошибки в запросе предложений, которые вызывают проблемы с ценами

Ошибка 1: отправлять только фотографию и просить цену

Фотографии полезны, но их недостаточно для составления технического предложения, если они не подкреплены размерами и деталями эксплуатации.

Ошибка 2: Не подтверждение данных о зубе

Внешний диаметр сам по себе не может определять геометрию шестерни.

Ошибка 3: игнорирование шестерни

Указание венцового механизма без информации о шестерне может создать риск совместимости.

Ошибка 4: Оставлять материал «стандартным»

«В стандартном исполнении» для разных поставщиков означает разные вещи. Всегда уточняйте или требуйте разъяснений.

Ошибка 5: не упоминать требования к проверке до получения ценового предложения

Дополнительный неразрушающий контроль, испытание на твердость или проверка третьей стороной влияют как на стоимость, так и на время выполнения заказа.

Ошибка 6: Необъяснение реальной ситуации с проектом

Поставщик должен знать, является ли это:

• замена аварийного отключения,

• плановый ежегодный проект технического обслуживания,

• реверс-инжиниринг,

• или новый OEM-дизайн.

Эти ситуации требуют различных подходов к проектированию и планированию.

12. О чем должен спросить вас хороший поставщик поясного механизма?

Опытный производитель не должен сразу указывать цену, основанную только на приблизительных размерах. Серьезный поставщик инженерных услуг обычно задает дополнительные вопросы, такие как:

• Используется ли повторно существующая шестерня?

• Что стало причиной выхода из строя старого оборудования?

• По каким стандартам должно быть изготовлено оборудование?

• Какие условия биения и люфта существуют на объекте?

• Шестерня сегментная или цельная?

• Может ли покупатель предоставить чертежи монтажного интерфейса?

• Есть ли какие-либо ограничения по размеру транспортировки или упаковке?

• Есть ли фиксированная дата закрытия?

Эти вопросы – хороший знак. Они показывают, что поставщик пытается снизить риски проекта, а не просто устанавливать быструю цену.

Вы также можете ознакомиться с нашим более широким ассортиментом промышленной продукции для тяжелых условий эксплуатации, если ваш проект также включает в себя шестерни, валы, шины, ролики, подшипники цапфы или другие соответствующие запасные части.

Часто задаваемые вопросы

Какова минимальная информация, необходимая для предложения нестандартного зубчатого венца?

Большинству поставщиков как минимум требуется тип оборудования, применение зубчатой ​​передачи, модуль или диаметральный шаг, количество зубьев, внешний диаметр, ширина торца, количество сегментов и пункт назначения. Однако для более точного расчета обычно также требуются данные шестерни, требования к материалам и детали монтажа.

Могу ли я получить ценовое предложение без оригинального чертежа OEM?

Во многих случаях да. Поставщик часто может начать реверс-инжиниринг на основе фотографий, полевых измерений, деталей сегментов, старых записей и информации о шестерне. Окончательное производство должно продолжаться только после подтверждения технических деталей.

Зачем поставщику информация о шестерне, если мне нужен только венцовый механизм?

Потому что новая венцовая шестерня должна правильно зацепляться с существующей шестерней. Если шестерня изношена, имеет другую геометрию или срок службы приближается к концу, это влияет на рекомендации по расценкам и долгосрочную надежность новой шестерни.

Стоит ли мне указывать материал самостоятельно или попросить производителя порекомендовать его?

Если ваш заводской стандарт или требования OEM уже ясны, укажите это в запросе предложений. В противном случае попросите производителя порекомендовать подходящий материал и способ термообработки с учетом области применения и условий эксплуатации. Профессиональный поставщик должен объяснить причину своей рекомендации.

Какие документы необходимо запросить вместе с заказом?

Типичные документы включают сертификат испытаний материала, отчет о термообработке, отчет о твердости, отчет UT/MT, отчет об окончательном контроле размеров и упаковочный лист. Для критически важных проектов покупатели могут также запросить у третьих сторон записи об инспекциях и измерениях оборудования.

Может ли компания Yile Machinery предложить изготовление сегментного зубчатого венца по индивидуальному заказу для шаровой мельницы или вращающейся печи?

Да. Yile Machinery производит специальные венцовые шестерни, шестерни и сопутствующие детали трансмиссии для тяжелых условий эксплуатации для шаровых мельниц, вращающихся печей, мельниц ПСИ, дробилок и другого промышленного оборудования. Мы поддерживаем ценовое предложение и производство на основе чертежей, спецификаций клиентов и, при необходимости, анализа обратного проектирования.

Запросите техническую оценку вашего запроса на подпругу

Если вы готовите запрос на замену венечного зубчатого колеса по индивидуальному заказу, отправка полной технической информации с самого начала поможет вашему проекту продвигаться быстрее и с меньшим риском.

Для получения коммерческого предложения отправьте:

• Чертеж шестерни или полевой эскиз

• Модуль, количество зубьев и ширина грани

• Внешний диаметр и количество сегментов

• Детали соединений и монтажных отверстий

• Требования к материалу и твердости

• Чертеж шестерни или данные шестерни, если таковые имеются.

• Требования к проверке и документации

• Количество, требуемая дата доставки и порт назначения.

• Фотографии существующего оборудования и места установки.

Yile Machinery может оказать поддержку в изготовлении на заказ венцевых шестерен, шестерен, валов и других деталей тяжелого оборудования, используемого в цементной, горнодобывающей и других отраслях промышленности с высокими требованиями. Вы также можете просмотреть наши решения по редукторам для шаровых мельниц , изучить полную страницу нашей продукции или прочитать дополнительные технические статьи в нашем блог-центре.
