Материал венцового колеса и термическая обработка: как правильно выбрать марку стали для вращающихся печей и шаровых мельниц

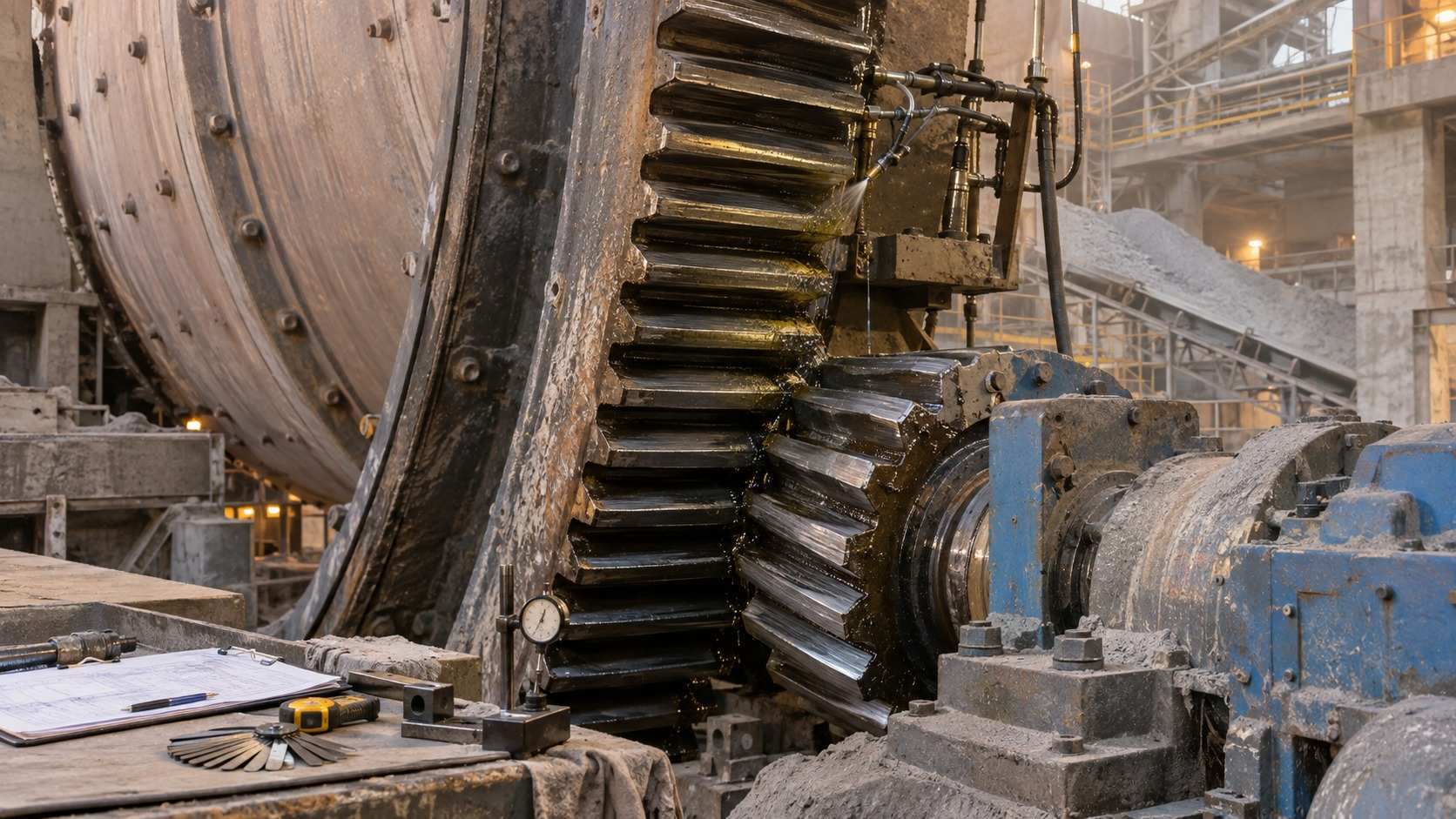

Зубчатый венец — один из самых дорогих и наиболее важных вращающихся компонентов шаровой мельницы, мельницы ПСИ, вращающейся печи, сушилки или другого крупного привода с открытой зубчатой ​​передачей. Тем не менее, многие запросы на замену по-прежнему начинаются только с трех показателей: диаметра, количества зубьев и количества.

Этого недостаточно.

Долгосрочная работа венцового механизма во многом зависит от двух взаимосвязанных решений:

1. Какой материал следует использовать

2. Как этот материал следует подвергать термической обработке

Слишком мягкая шестерня может изнашиваться слишком быстро. Слишком твердая шестерня может оказаться трудной для обработки, более чувствительной к растрескиванию, менее поддающейся ремонту или плохо подогнанной к шестерне. Маршрут подачи материала, который хорошо подходит для одного стана, может быть не лучшим выбором для вращающейся печи, работающей с движением корпуса, тепловым расширением и изменениями выравнивания.

Лучший материал для зубчатого венца — не самый твердый и не самый дорогой. Именно марка стали и способ термообработки лучше всего соответствуют нагрузке, применению, размеру, условиям смазки и ожидаемому сроку службы фактической машины.

В этом руководстве объясняется, как покупатели, инженеры и группы технического обслуживания могут более разумно оценить материал венцового колеса и варианты термообработки при поиске запасных частей или новых OEM-компонентов.

Yile Machinery производит венцовые шестерни, коронные шестерни, шестерни и зубчатые валы по индивидуальному заказу для вращающихся печей, шаровых мельниц, дробилок и других промышленных предприятий, работающих в тяжелых условиях. Основываясь на ваших чертежах и технических требованиях, мы можем оказать поддержку в производстве шестерен из литой стали и кованых легированных сталей, их механической обработке, проверке и поставке на экспорт для проектов цементной, горнодобывающей и металлургической промышленности.

Быстрый ответ: какой материал обычно используется для изготовления венцов большого размера?

Для многих больших венцовых шестерен шаровых мельниц и вращающихся печей литая сталь является наиболее практичным и широко используемым выбором, особенно для сегментных шестерен большого диаметра. Общие варианты могут включать литой углеродистой стали или легированной стали, такой как ZG45 или ZG42CrMo , в зависимости от требований применения.

Однако правильный выбор зависит от:

• передаваемый крутящий момент,

• размер и сегментация шестерни,

• ударная нагрузка,

• состояние смазки,

• стабильность выравнивания,

• рабочая температура,

• требуемая износостойкость,

• и должна ли новая шестерня работать с существующей шестерней.

Термическая обработка так же важна, как и сорт материала. Во многих проектах реальным инженерным решением является не просто «углеродистая сталь или легированная сталь?» , а, скорее:

Какое сочетание материала, твердости, прочности сердечника и состояния поверхности зубьев обеспечит надежную работу в этой конкретной системе привода?

Почему материалы и термическая обработка так важны

Зубчатый венец работает при сложном сочетании условий:

• высокий крутящий момент,

• повторяющееся циклическое напряжение изгиба,

• контакт скольжения и качения по боковым поверхностям зубьев,

• уличная пыль и загрязнения,

• большой размер детали,

• возможное изменение выравнивания,

• и длительные межсервисные интервалы.

Материал и термическая обработка влияют на все следующее:

• устойчивость зуба к износу

• устойчивость к точечной коррозии и истиранию

• прочность корня зуба

• чувствительность к трещинам

• обрабатываемость

• деформация при изготовлении

• ремонтопригодность в эксплуатации

• совместимость с шестерней

• общая стоимость и время выполнения

Другими словами, материал и термическая обработка — это не только металлургический выбор. Это решения по операционным рискам..

Если вы все еще находитесь на этапе выбора продукта, см. наше соответствующее руководство: « Как выбрать венцовое колесо для шаровых мельниц и вращающихся печей».

1. Начните с применения: шаровая мельница или вращающаяся печь.

Выбор марки стали для зубчатого венца зависит в первую очередь от типа машины.

Условия работы шаровой мельницы и мельницы ПСИ

В мельницах венцовую передачу обычно видят:

• тяжелый непрерывный передаваемый крутящий момент,

• переменные ударные нагрузки от шихты,

• частые старт-стоп или колебания нагрузки,

• продолжительное время работы,

• и высокая обеспокоенность по поводу износа и точечной коррозии зубов.

Зачастую это означает, что выбранный материал должен обеспечивать хороший баланс:

• долговечность боковой поверхности зуба,

• прочность корня зуба,

• стабильное контактное поведение,

• и предсказуемый длительный износ.

Для получения информации о продуктах, связанных с мельницами, покупатели также могут ознакомиться с нашими решениями по шестерням для шаровых мельниц..

Условия вращающейся печи

Вращающиеся печи обычно сопряжены с другим набором рисков:

• расширение и сжатие оболочки,

• осевое перемещение,

• возможное изменение биения,

• поддержка эффектов роликов и шин,

• долгосрочный риск смещения,

• пыль на открытом воздухе или в условиях высокой температуры.

При эксплуатации печи материал зубчатого колеса должен не только противостоять износу. Он также должен терпеть:

• структурное движение,

• меняющиеся условия сетки,

• и возможность краевой нагрузки в случае смещения центровки.

Вот почему выбор материала, который на бумаге кажется «более прочным», не является автоматически лучшим в реальной эксплуатации печи.

2. Наиболее распространенные варианты материалов венцового зубчатого колеса.

Зубчатые колеса большого размера обычно изготавливаются либо из литой стали , либо, в определенных случаях применения и геометрии, из кованой легированной стали . Ниже приведены наиболее практичные категории, с которыми могут столкнуться покупатели.

Правильный выбор зависит от того, является ли снаряжение:

• прямая замена OEM-дизайна,

• редизайн для увеличения срока службы,

• или часть проекта нового оборудования.

Ассортимент шестерен и шестерен Yile Machinery включает в себя сверхмощные специальные шестерни, изготовленные из литой стали и кованой легированной стали в соответствии с требованиями заказчика, типом применения и возможностями производства.

3. Почему литая сталь так распространена для больших венцовых шестерен

Многие покупатели задаются вопросом, всегда ли кованая сталь лучше. Для очень больших венцовых шестерен, особенно сегментных конструкций, используемых в печах и мельницах, ответ обычно отрицательный..

Литая сталь остается распространенной, поскольку она предлагает несколько практических преимуществ:

Возможность большого диаметра

Очень большие шестерни диаметром в несколько метров зачастую гораздо практичнее изготавливать из литых сегментов, чем из кованых колец.

Сегментное производство

Разъемные шестерни для больших мельниц и печей обычно отливаются сегментами, затем подвергаются механической обработке и нарезаются зубьями. Этот маршрут хорошо подходит для транспортировки, экспортной упаковки и установки на месте.

Хороший баланс стоимости и производительности

Для многих тяжелых промышленных применений правильно подобранная литая сталь обеспечивает надежный баланс:

• сила,

• прочность,

• обрабатываемость,

• стабильность размеров,

• и коммерческая практичность.

Лучше подходит для существующих OEM-разработок

Многие существующие машины изначально были спроектированы на базе литых стальных венцевых шестерен. Поэтому в проекте замены может потребоваться соответствие не только размерам, но и исходной концепции материала.

Это не означает, что все марки литой стали работают одинаково. Химический состав материалов, качество литья, термообработка, точность обработки и дисциплина контроля — все это имеет значение.

4. Когда может быть предпочтительнее легированная сталь

Легированную сталь часто рассматривают в тех случаях, когда система привода требует большего, чем может обеспечить базовая литая углеродистая сталь.

Ситуации, которые могут оправдать использование легированной стали, включают:

• более высокий передаваемый крутящий момент,

• более серьёзная ударная нагрузка,

• повышенная потребность в прочности корня зуба,

• история растрескивания или короткого срока службы,

• по спецификации заказчика, требующей улучшения механических свойств,

• или новый дизайн, где необходим более высокий запас производительности.

Легированные литые стали, такие как ZG42CrMo, часто выбираются, когда покупатели хотят получить лучший баланс:

• сила,

• прочность,

• усталостная стойкость,

• и производительность износа.

Но переход на более высокий сплав никогда не следует рассматривать как автоматическое исправление. Если первоначальный сбой был вызван:

• плохая центровка,

• нестабильная смазка,

• неправильный люфт,

• чрезмерное биение,

• или повреждена шестерня,

тогда более прочный материал сам по себе не решит основную проблему.

Если ваша существующая шестерня уже изношена или повреждена и вы решаете, действительно ли необходима ее замена, см.: Ремонт или замена венцовой шестерни? Как принять правильное решение для вращающихся печей и шаровых мельниц.

5. Варианты термообработки венцевых шестерен

Марка материала сама по себе не определяет характеристики передачи. Две шестерни, изготовленные из одинаковой стали, могут работать по-разному, если они подвергнуты разной термической обработке.

Распространенные подходы к термообработке зубчатых венцов включают в себя:

Нормализация

Нормализация помогает улучшить структуру стали и улучшить однородность после литья или ковки. Его часто используют там, где требуется сбалансированная, обрабатываемая и стабильная конструкция.

Типичные преимущества:

• улучшенная однородность структуры,

• снижение внутреннего напряжения,

• практическая обрабатываемость,

• и стабильная универсальная производительность.

Закалка и отпуск

Закалка и отпуск используются там, где требуется более высокая прочность и вязкость, чем могут обеспечить только нормализованные условия.

Типичные преимущества:

• повышенная механическая прочность,

• лучший баланс прочности,

• более сильная поддержка корня зуба,

• и улучшенная производительность в более требовательном обслуживании.

Однако контроль термообработки становится более важным при больших сечениях и больших диаметрах.

Поверхностная закалка

В зависимости от конструкции и способа производства иногда можно рассмотреть возможность локальной или общей закалки поверхности зуба для улучшения износостойкости по боковой поверхности зуба.

Потенциальные преимущества:

• повышенная износостойкость поверхности,

• повышенная устойчивость к точечной коррозии и истиранию,

• и более длительный срок службы при определенных условиях контакта.

Но это также приводит к инженерным компромиссам:

• более высокий риск искажения,

• более требовательный контроль обработки,

• снижение ремонтопригодности,

• и необходимость тщательного подбора твердости шестерни.

Снятие стресса

Обработку для снятия напряжений можно использовать после черновой обработки, сварочного ремонта или на определенных этапах производства, чтобы уменьшить остаточное напряжение перед чистовой обработкой.

Для больших зубчатых колес контроль остаточных напряжений важен, поскольку искажения во время производства могут напрямую влиять на точность зубьев, биение и качество окончательной сборки.

6. Почему «более высокая твердость» не всегда лучше

Одним из наиболее распространенных заблуждений покупателей является представление о том, что более жесткая передача автоматически означает лучшую передачу.

Не так следует оценивать большие открытые шестерни.

Очень твердая поверхность зуба может при некоторых условиях улучшить износостойкость, но может также создать и другие проблемы:

• повышенная сложность изготовления,

• больший риск деформации после термообработки,

• снижение прочности при неправильном контроле,

• более сложный полевой ремонт,

• и плохая совместимость с существующей шестерней.

Целью не является максимальная твердость. Целью является правильный профиль твердости для всей приводной системы.

Покупатели должны спросить:

• Какой диапазон твердости рекомендуется?

• Достаточно ли прочный сердечник шестерни?

• Будет ли этот уровень твердости обеспечивать стабильную обработку и контроль?

• Как эта твердость соотносится с твердостью ответной шестерни?

• Предназначена ли эта передача для обеспечения долговременного баланса износа или защитной защиты?

Хорошо спроектированный маршрут материала зубчатого венца обычно основан на сбалансированных характеристиках , а не на одном экстремальном свойстве.

7. Вентильное колесо и шестерня должны быть подобраны как пара.

Выбор материала для зубчатого венца никогда не следует делать изолированно.

Одновременно необходимо проверить сопряженную шестерню, в том числе:

• материал шестерни,

• твердость,

• термическая обработка,

• геометрия зуба,

• состояние износа,

• и история обслуживания.

Во многих приводах с открытой зубчатой ​​передачей шестерня может иметь более высокую твердость, чем венцовая шестерня, потому что:

• он вращается больше циклов,

• несет концентрированное контактное напряжение,

• он меньше по размеру и более чувствителен к поверхностной усталости.

Но точные соотношения твердости зависят от исходной философии конструкции и условий смазки.

Если твердость или поведение материала новой венцовой шестерни существенно изменились, в то время как старая шестерня остается в эксплуатации, результат может быть следующим:

• нестабильная картина контакта,

• неожиданный баланс износа,

• питтинг,

• шарканье,

• или сокращение срока службы обоих компонентов.

Если проект также включает в себя настройку сетки и проверки после установки, прочтите наше руководство по выравниванию: « Выравнивание венцового колеса и шестерни: полное руководство по регулировке сетки для вращающихся печей и шаровых мельниц».

8. Выбор материала должен соответствовать реальному режиму отказа.

Прежде чем переходить с одной марки стали на другую, сначала поймите, почему старая шестерня вышла из строя.

Это важный принцип покупки:

Если неисправность была вызвана главным образом выравниванием или смазкой, изменение только марки стали может увеличить стоимость, не обеспечивая увеличения срока службы.

Если вы все еще готовите пакет предложений, вам может помочь наше руководство по запросам цен: Как отправить запрос предложений на нестандартное венцовое колесо.

9. Что покупатели должны указать в запросе цен

Если вам нужно технически значимое предложение, в вашем запросе предложения должны быть указаны не только размеры шестерни, но также ожидаемые материалы и термообработка.

По возможности включите следующее:

Данные о материале

• требуемая марка стали,

• приемлемые эквивалентные оценки,

• требуется ли литая стальная или кованая трасса,

• и требует ли замена материала одобрения.

Данные термообработки

• нормализованное, закаленное и отпущенное или другое требуемое состояние,

• требуется ли поверхностная закалка,

• целевая твердость или утвержденный диапазон,

• места испытаний на твердость,

• и любые особые требования по снятию стресса.

Механические требования и требования к качеству

• отчет о твердости,

• сертификат испытаний материала,

• отчет о химическом составе, если требуется,

• отчет о механических свойствах, если требуется,

• Требования UT и MT,

• и окончательный отчет о проверке размеров.

Покупатели, предоставляющие эту информацию заранее, обычно получают более выгодные предложения и меньше технических задержек.

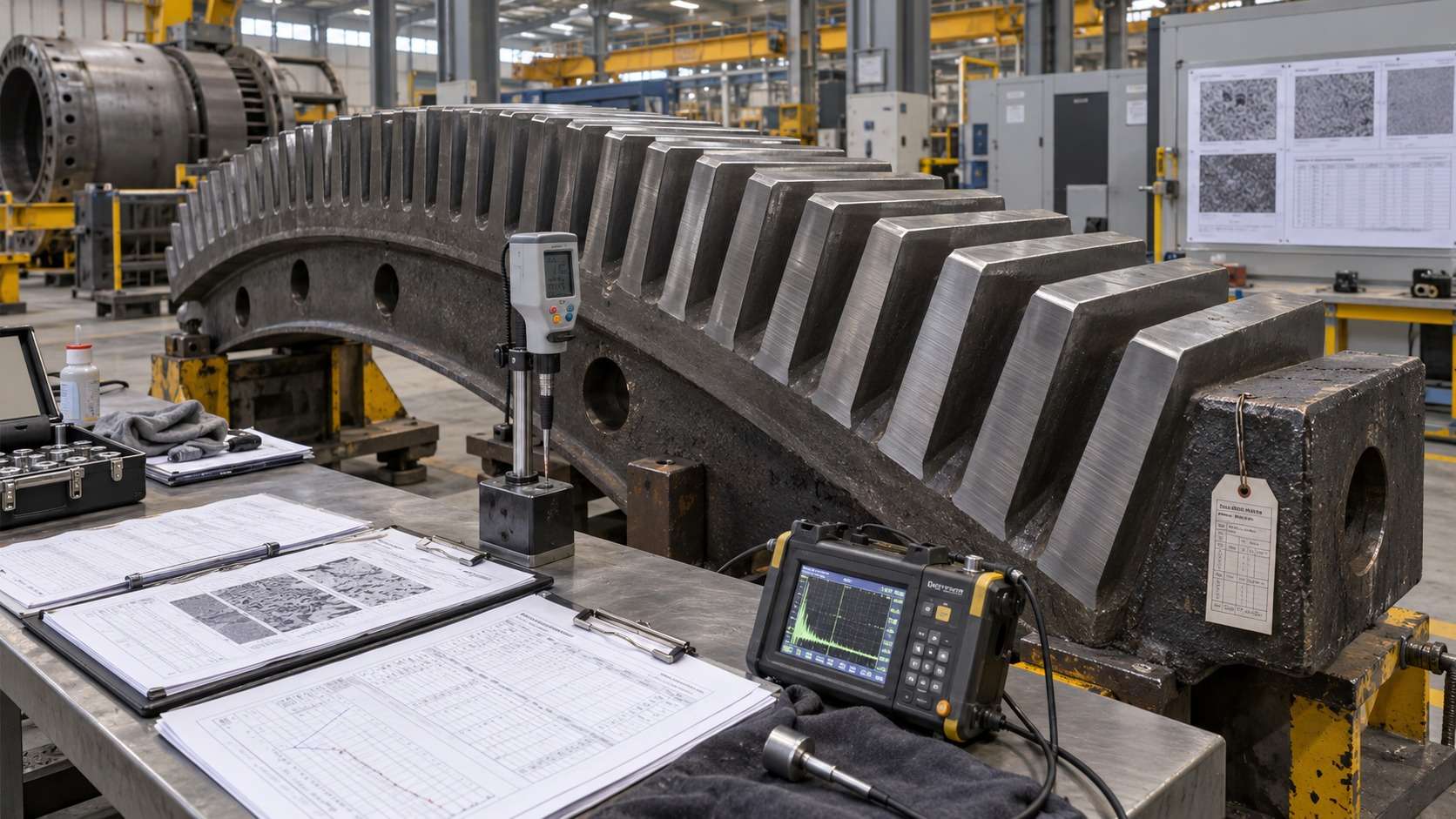

10. Проверка и документация, которую необходимо запросить у поставщика

О качестве материала нельзя судить только по внешнему виду. Для крупных венцов серьезные покупатели должны запросить документацию по процессу и качеству.

Рекомендуемая документация может включать:

• Сертификат испытаний материала (MTC)

• Отчет о химическом составе

• Запись термообработки

• Отчет об испытаниях на твердость

• Отчет ультразвукового контроля (УЗК)

• Отчет об испытаниях магнитными частицами (MT), где это применимо

• Отчет о проверке размеров

• Отчет об измерении биения

• Отчет об измерении зубчатого колеса или проверке зубьев

• Упаковочный лист и подтверждение экспортной упаковки

На страницах продуктов Yile Machinery и страницах, посвященных производству зубчатых колес, описана поддержка тяжелой механической обработки, контроля и индивидуального производства для печей, мельниц и горнодобывающей промышленности. Это именно те возможности, которые команды по закупкам должны проверить перед размещением дорогостоящего заказа.

11. Распространенные ошибки при выборе материала

Ошибка 1: выбор одного и того же материала без понимания, почему старый механизм вышел из строя

Копирование предыдущей марки стали может быть правильным, но только в том случае, если старая шестерня вышла из строя после нормального срока службы и основная причина не заключалась в конструктивных или эксплуатационных проблемах.

Ошибка 2: переход на более твердый сплав без проверки совместимости шестерни

Новая венцовая передача не работает сама по себе. Обновления материала должны быть проверены на соответствие состоянию сопряженной шестерни и смазки.

Ошибка 3: Сосредоточение внимания только на силе, а не на выносливости

Большие вращающиеся шестерни требуют сбалансированного профиля свойств. Высокая прочность без достаточной жесткости может увеличить риск ударной нагрузки или смещения.

Ошибка 4: игнорирование риска искажения при термообработке

Большие шестерни требуют стабильной геометрии зубьев. Если маршрут термообработки создает чрезмерные искажения, конечную точность может быть трудно контролировать.

Ошибка 5: Не прописать в заказе требования к материалу и твердости

Если в заказе на поставку указано только «по стандарту», ​​поставщик и покупатель могут использовать разные предположения.

Ошибка 6: предположение, что только материал решает проблему преждевременного отказа

Во многих случаях более серьезной проблемой является соосность, люфт, биение, смазка или состояние шестерни.

12. Как решить, копировать или обновить исходный материал

В проектах замены покупатели часто сталкиваются с практическим вопросом:

Должны ли мы точно копировать OEM-материалы или следует обновить их?

Хорошая основа принятия решений:

Копирование исходного маршрута материала, когда:

• оригинальная конструкция хорошо зарекомендовала себя в течение разумного срока службы,

• существующая геометрия машины стабильна,

• не существует модели хронических отказов,

• и взаимозаменяемость является главным приоритетом.

Рассмотрите возможность обновления, если:

• старая шестерня неоднократно изнашивалась или трескалась,

• эксплуатационная нагрузка увеличилась,

• предыдущая маржа материала была слишком низкой,

• завод хочет продлить срок службы,

• или исходный материал OEM больше нецелесообразно доставлять, и требуется утвержденный эквивалент.

Правильный подход обычно заключается не в том, чтобы «копировать все» или «обновлять все». Это контролируемая техническая проверка:

• старый режим отказа,

• текущий рабочий режим,

• состояние шестерни,

• качество выравнивания сайта,

• и возможность изготовления.

Часто задаваемые вопросы

Какой материал чаще всего используется для изготовления зубчатых колес большого венца?

Для венцовых шестерен большого диаметра во вращающихся печах и шаровых мельницах обычно используется литая сталь, поскольку она практична для больших размеров и сегментированных конструкций. Типичные варианты могут включать литой углеродистой стали, такой как ZG45, или литой легированной стали, такой как ZG42CrMo, в зависимости от нагрузки и условий эксплуатации.

Всегда ли кованая сталь лучше литой для венцов?

Нет. Кованая сталь может быть превосходной для определенных компонентов и применений, но для очень больших сегментных зубчатых венцов литая сталь часто является более практичным и проверенным решением. Лучший выбор зависит от размера, конструкции, режима работы, маршрута производства и общих требований проекта.

Должна ли зубчатая передача быть поверхностно закалена?

Иногда, но не всегда. Поверхностная закалка может улучшить износостойкость боковой поверхности зуба в определенных условиях, но она также увеличивает сложность процесса и требует тщательного контроля деформации, прочности и совместимости шестерни. Выбор должен основываться на фактической системе привода и условиях эксплуатации.

Всегда ли самое сложное снаряжение самое лучшее?

Нет. Твердость — это только один фактор. Хорошая зубчатая передача также требует соответствующей прочности, стабильной точности обработки, подходящей ремонтопригодности и правильной совместимости с шестерней и системой смазки.

Следует ли проверять материал шестерни при замене венцовой шестерни?

Да. Зубчатый венец и шестерня работают как согласованная пара. Перед выбором новой спецификации венцового зубчатого колеса всегда следует проверять материал, твердость, состояние износа и геометрию зубьев шестерни.

Какую существенную информацию я должен включить в запрос предложения?

Вы должны указать требуемую марку стали, приемлемые эквиваленты, требуемые условия термообработки, диапазон твердости, если известен, требования к проверке, а также требует ли какая-либо замена одобрения покупателя.

Может ли компания Yile Machinery производить венцовые шестерни по индивидуальному заказу с особыми требованиями к материалам и термообработке?

Да. Yile Machinery производит на заказ сверхмощные венцовые шестерни, коронные шестерни, шестерни и сопутствующие компоненты трансмиссии в соответствии с чертежами заказчика, техническими требованиями и условиями применения для цементной, горнодобывающей и других отраслей промышленности.

Запросите техническую экспертизу по выбору материала вашего венечного зубчатого колеса

Если вы выбираете новое или заменяющее зубчатое колесо для вращающейся печи, шаровой мельницы, мельницы ПСИ или промышленной сушилки, следует учитывать материал и термическую обработку, а также:

• размер шестерни,

• эксплуатационная обязанность,

• состояние шестерни,

• ожидаемый срок службы,

• стандарт проверки,

• и график отключения.

Чтобы запросить ценовое предложение или технический обзор, отправьте:

• чертеж шестерни или полевой эскиз,

• модуль, количество зубьев и ширина грани,

• внешний диаметр и количество сегментов,

• применение и тип оборудования,

• существующая существенная информация, если она известна,

• чертеж шестерни или данные шестерни,

• необходимые документы проверки,

• количество, время доставки и порт назначения.

Yile Machinery может оказать поддержку в изготовлении на заказ венцовых шестерен, шестерен, валов и других деталей тяжелого оборудования, используемых в цементной, горнодобывающей, известковой и металлургической промышленности. Вы также можете ознакомиться с полным ассортиментом нашей продукции или прочитать дополнительные технические статьи в нашем блог-центре..
